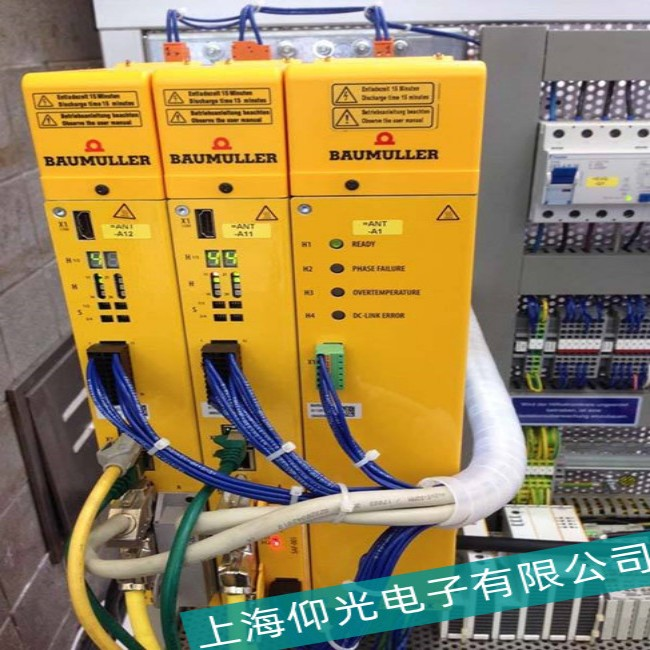

‌鮑米勒（BAUMULLER）伺服驅動器F083故障處理指南‌

‌一、故障定位與原因分析‌

F083故障通常指示‌編碼器通信異常‌，可能由以下原因導致‌：

‌物理連接問題‌：編碼器線路松動、接頭腐蝕或屏蔽層損壞。

‌編碼器故障‌：長期使用導致性能下降或內部元件損壞。

‌驅動器內部模塊異常‌：通信芯片、固件或參數配置錯誤。

‌外部干擾‌：接地混亂或電源波動引起的信號干擾‌。

‌二、分步處理流程‌

‌基礎檢查與靜態測試‌

‌步驟1‌：斷開驅動器電源，檢查編碼器連接線（包括U/V/W相線）接頭是否松動、氧化或物理損傷，重新插拔并清潔接口‌。

‌步驟2‌：使用萬用表測量線路通斷，確認屏蔽層接地良好，避免與其他地線形成環路干擾‌。

‌步驟3‌：靜態測試整流橋和逆變模塊（紅表棒接P端，黑表棒測U/V/W端阻值應為幾十歐且三相平衡，反相無窮大）‌。

‌編碼器診斷‌

‌步驟4‌：拆下編碼器，通過專用測試平臺校驗其輸出信號是否穩定，若波形異�；驍�(shù)據丟失需更換編碼器‌。

‌步驟5‌：檢查編碼器供電電壓（通常為5V或24V），確保電源波動范圍不超過±5%‌。

‌驅動器內部模塊檢測‌

‌步驟6‌：連接廠家專用調試軟件（如BAUMULLER調試工具），讀取故障日志和通信參數，分析錯誤代碼指向的模塊‌。

‌步驟7‌：若提示通信芯片故障，需更換兼容型號；若為固件問題，升級至最新版本并重新校準參數‌。

‌動態測試與驗證‌

‌步驟8‌：恢復線路后上電，逐步測試：

斷開逆變電路正供電端（如拆除DSD處銅排），觀察是否觸發新故障‌。

輕載運行驅動器，監測編碼器反饋數據是否與設定值匹配‌。

‌三、注意事項‌

00001. ‌安全操作‌：上電前確認輸入電壓與驅動器額定值一致（如避免380V誤接220V設備）‌。

00002. ‌參數備份‌：維修前備份原機參數，避免重置導致數據丟失‌。

00003. ‌兼容性驗證‌：更換部件需與原設備型號完全匹配，防止二次故障‌。

00004. ‌干擾防護‌：對高頻干擾環境，增加磁環或獨立接地線‌。

‌四、維修后驗證‌

00001. 連續運行30分鐘，觀察是否復現F083報警。

00002. 使用示波器監測編碼器信號波形，確保無毛刺或斷點‌。

00003. 記錄維修過程及更換部件，便于后續故障追溯‌。

‌提示‌：若上述操作無法解決，建議聯系上海仰光維修商進一步診斷
