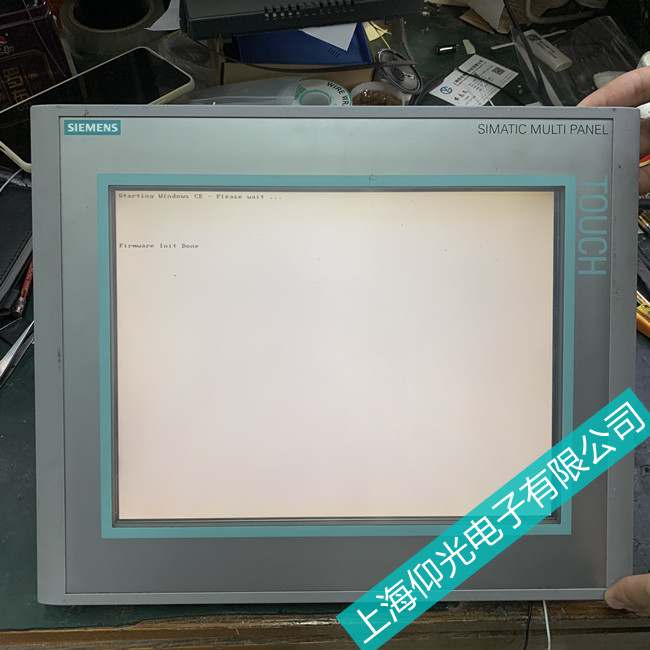

西門子觸摸屏 TP270 6AV6 545 - 0CC10 - 0AX0 出現通訊異常故障，可按以下方法進行維修：
-
檢查硬件連接
-
通訊電纜：查看通訊電纜是否有破損、老化、折斷等情況，如有，需更換電纜。同時，確保電纜兩端的接口連接牢固，沒有松動、氧化等問題，若有松動，要重新插緊；若有氧化，可用橡皮擦或?qū)Ｓ们鍧崉┣謇?span>1。
-
接口：檢查觸摸屏和與之通訊設備（如 PLC）的通訊接口是否損壞。若接口有針腳彎曲、折斷或內部電路損壞等問題，需要更換相應的接口模塊。
-
終端電阻：如果是采用 RS - 485 通訊，檢查終端電阻設置是否正確。在總線型網絡中，通常需要在網絡的兩端接入終端電阻，阻值一般為 120Ω，確保觸摸屏和 PLC 端的終端電阻設置符合要求4。
-
確認通訊參數設置
-
波特率、數據位、停止位等：檢查觸摸屏和 PLC 的通訊參數設置是否一致，包括波特率、數據位、停止位、奇偶校驗等。這些參數必須完全匹配，否則通訊將無法正常進行�？赏ㄟ^觸摸屏的組態軟件和 PLC 的編程軟件分別查看和修改相關參數。
-
站地址：確認觸摸屏和 PLC 的站地址設置是否正確且不沖突。每個設備在通訊網絡中都應有唯一的站地址，檢查兩者的地址設置是否符合實際的網絡規劃。
-
排查電磁干擾
-
設備布局：查看觸摸屏周圍是否有大型電機、變頻器、變壓器等容易產生電磁干擾的設備。如果有，盡量將觸摸屏與這些設備隔離開，或?qū)@些設備采取屏蔽措施1。
-
通訊線屏蔽：確保通訊線采用了屏蔽線纜，并且屏蔽層接地良好。可以檢查屏蔽層的接地是否可靠，如發現接地不良，重新連接接地線路2。
-
檢查軟件和系統
-
觸摸屏軟件：檢查觸摸屏的組態軟件是否正常運行，是否存在軟件故障或版本不兼容的問題�？蓢L試重新啟動組態軟件，或者更新到最新版本。同時，查看觸摸屏的系統軟件是否需要更新，如有可用的更新，及時進行更新。
-
PLC 程序：檢查 PLC 程序中與通訊相關的部分是否正常，是否存在程序錯誤或邏輯問題影響了通訊。例如，程序中的通訊指令是否正確調用，通訊數據的處理是否正確等。如有必要，可對 PLC 程序進行調試和修改。
-
利用診斷工具
-
硬件診斷工具：如果是 MPI/DP 通信，現場有 CP5711 等具備診斷功能的工具，可以診斷設備通信端口。如果是以太網通信，可以把電腦接入交換機，使用 Ping 命令去測試設備通信端口，檢查設備是否能夠正常響應1。
-
軟件診斷功能：一些觸摸屏和 PLC 的組態軟件具有診斷功能，可以通過這些功能查看通訊狀態、錯誤代碼等信息，根據提示進行故障排查和修復。
如果經過上述排查和處理后，問題仍然存在，建議聯系西門子官方技術支持或?qū)I(yè)的維修服務機構，由專業人員進行進一步的故障診斷和維修。
西門子觸摸屏TP270 6AV6 545-0CC10-0AX0故障維修范圍：無顯示、通電重啟、通電無反應、通電不啟動、進不了系統、進不了程序、自檢通丶上電黑屏、暗屏、開機白屏、運行花屏、屏幕顯示顯示線條、藍屏、系統丟失、程序丟失、不通電、觸摸失靈、觸摸偏移、觸摸屏不靈敏、按鍵不靈敏、按鍵壞、觸摸板壞、液晶屏損壞、屏幕撞壞，液晶屏破碎丶電源壞、主板壞、主板不工作、不亮、主板高壓故障、不顯示、主板顯存故障、故障、顯示花紋、反應慢、觸摸無反應、通訊不上、通訊異常、不能通訊、顯示模糊、碎屏、電源板壞、液晶屏故障、不能正常開機、開不了機丶報錯、報警、提示錯誤、顯示反了等等故障維修。
