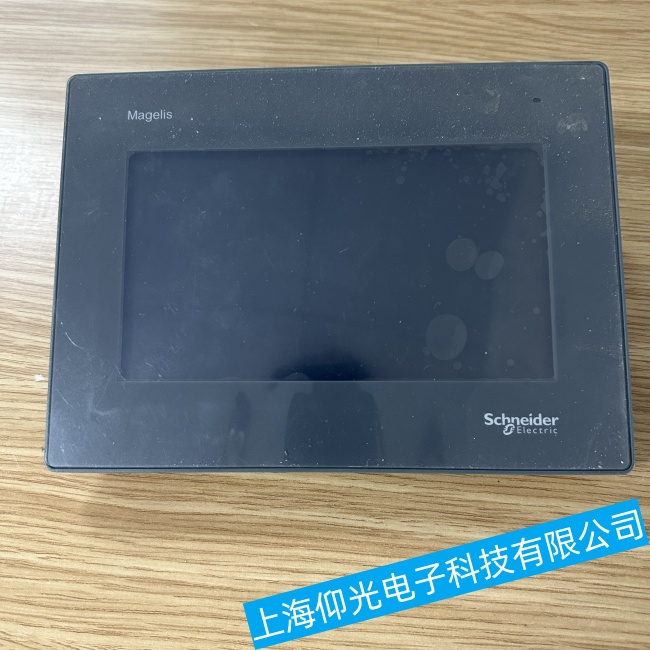

上海施耐德觸摸屏無法啟動主板故障黑屏故障的維修

以下是施耐德觸摸屏無法啟動的維修方案，按操作復雜度由低到高排序：

一、基礎排查

‌電源系統檢查‌

驗證電源適配器輸出是否達到額定電壓（如24V DC），更換故障電源線或適配器

測試供電插座穩定性，排除電壓波動或接觸不良問題

‌連接狀態確認‌

檢查所有數據線（如以太網、串口線）是否松動或破損，重新插拔并測試

移除非必要外設，避免硬件沖突導致啟動異常

二、軟件修復

‌強制重啟與恢復模式‌

長按電源鍵10秒強制斷電，間隔1分鐘后重新上電嘗試啟動

若設備閃爍指示燈但無顯示，嘗試通過組合鍵進入恢復模式（具體按鍵組合需查閱型號手冊）

‌系統恢復操作‌

使用官方軟件（如Vijeo Designer）執行恢復出廠設置操作，需提前備份工程文件

通過SD卡/U盤刷寫最新固件版本，修復系統文件損壞問題

三、硬件深度檢測

‌主板與電源板診斷‌

測量主板電池電壓（正常范圍3V-3.3V），電壓不足需更換CR2032電池

檢查電源板電容是否鼓包，重點排查高壓區域元件（如MOS管、整流橋）

‌顯示組件檢測‌

外接顯器測試，若外接顯示正常則判定為屏幕驅動板或背光故障

使用萬用表檢測背光逆變器輸出電壓（典型值600-1200V AC）

四、專業維修建議

若更換電源板后仍無法啟動，需檢測主板CPU供電電路及BIOS芯片

背光模組或液晶屏損壞建議返廠更換，自行維修可能造成二次損傷

操作注意事項

拆卸設備前需佩戴防靜電手環，避免靜電擊穿敏感元件

更換元件時優先選擇原廠配件，第三方兼容件可能導致性能不穩定

建議優先執行基礎排查和軟件修復步驟，若未解決再考慮硬件檢測。直接聯系上海仰光維修
