故障排查

1. 檢查輸入電源
   • 電壓測量：使用萬用表測量驅動器輸入電源電壓，確認是否在驅動器額定電壓范圍內（通常為三相 380V±10%）。若電壓低于額定值，檢查上游供電設備（如變壓器、斷路器、接觸器等）是否正常工作。
   • 電源缺相：檢查三相電源是否存在缺相情況�？赏ㄟ^測量三相電壓值是否平衡來判斷，若某相電壓明顯偏低或為零，則可能存在缺相，需檢查熔斷器、開關觸點等部位。
   • 線路阻抗：檢查電源線路是否過長或過細，導致線路壓降過大�？赏ㄟ^計算線路阻抗和電流，評估線路壓降是否超出允許范圍。
2. 檢查驅動器內部電源電路
   • 濾波電容：打開驅動器外殼，檢查內部濾波電容是否鼓包、漏液或失效。電容老化會導致儲能能力下降，引起直流母線電壓偏低。使用電容表測量電容值，若與標稱值偏差超過 20%，則需更換電容。
   • 整流橋：使用萬用表檢測整流橋二極管是否擊穿或斷路。整流橋故障會導致輸入電源無法正常整流，造成欠壓。若整流橋損壞，需更換同規格的整流模塊。
   • 電源板：檢查電源板上的其他元件（如電阻、電感、IC 等）是否有損壞跡象，如燒焦、開裂等。如有損壞，需更換相應元件或整塊電源板。
3. 檢查制動單元（如有）
   • 制動電阻短路：若驅動器配備制動單元，檢查制動電阻是否短路。短路的制動電阻會導致直流母線能量被消耗過快，引起欠壓。使用萬用表測量制動電阻阻值，若阻值異常低或為零，則需更換制動電阻。
   • 制動單元故障：檢查制動單元是否誤動作，導致母線電壓被泄放。可通過斷開制動單元連接，觀察欠壓故障是否消失來判斷。若制動單元故障，需維修或更換。
4. 檢查驅動器參數設置
   • 欠壓保護閾值：檢查驅動器的欠壓保護閾值設置是否過低。若設置值低于實際工作電壓波動范圍，可能導致誤報警。參考驅動器說明書，將閾值調整至合適范圍。
   • 電壓補償功能：某些驅動器具有電壓補償功能，檢查該功能是否啟用及設置是否正確。啟用電壓補償可提高驅動器在低電壓環境下的穩定性。
5. 檢查負載和電機
   • 負載過大：檢查電機負載是否過大，導致驅動器輸出電流過大，引起母線電壓下降。可通過觀察電機運行狀態（如轉速是否穩定、有無異常噪聲等）和測量電流值來判斷。若負載過大，需減輕負載或更換更大功率的驅動器和電機。
   • 電機故障：檢查電機是否存在短路、接地或軸承卡死等故障。電機故障會導致電流異常增大，使母線電壓下降。使用絕緣電阻表和萬用表檢查電機繞組的絕緣電阻和阻值是否正常。

維修措施

1. 修復電源問題
   • 若電源電壓偏低，調整上游供電設備（如變壓器分接頭）或聯系供電部門解決。
   • 若存在缺相，檢查并更換熔斷器、修復開關觸點或更換損壞的線路。
   • 若線路阻抗過大，更換較粗的電源線或縮短線路長度。
2. 更換損壞元件
   • 更換老化或失效的濾波電容，注意選用耐壓值和容量與原電容相同的元件。
   • 更換損壞的整流橋模塊，確保焊接牢固，散熱良好。
   • 維修或更換電源板上的其他損壞元件。
3. 處理制動單元問題
   • 更換短路的制動電阻，選擇阻值和功率符合驅動器要求的電阻。
   • 維修或更換故障的制動單元。
4. 調整參數設置
   • 適當提高欠壓保護閾值，但需確保不超過驅動器允許的最高工作電壓。
   • 啟用并合理設置電壓補償功能。
5. 修復或更換電機
   • 若電機存在短路或接地故障，修復或更換電機繞組。
   • 若電機軸承卡死，更換軸承并潤滑。

維修后的測試與驗證

1. 電源電壓測試：維修完成后，再次測量輸入電源電壓，確保其在驅動器額定范圍內且三相平衡。
2. 空載測試：接通電源，在不連接電機的情況下啟動驅動器，觀察驅動器是否正常工作，有無報警信息。使用萬用表測量直流母線電壓，應在正常范圍內（通常為 537V 左右，對應三相 380V 輸入）。
3. 帶載測試：連接電機并逐漸增加負載，觀察驅動器和電機的運行狀態。監測電流、電壓和溫度等參數，確保在負載變化時驅動器不會出現欠壓報警。
4. 長時間運行測試：讓驅動器在額定負載下連續運行 1-2 小時，檢查其穩定性和溫升情況。若一切正常，則維修完成。

預防措施

1. 定期檢查電源電壓和線路連接，確保供電穩定。
2. 定期清潔驅動器內部灰塵，檢查電容等元件的老化情況。
3. 避免驅動器長時間在高溫、高濕度環境下工作。
4. 在電源不穩定的場合，考慮安裝穩壓器或 UPS 不間斷電源。

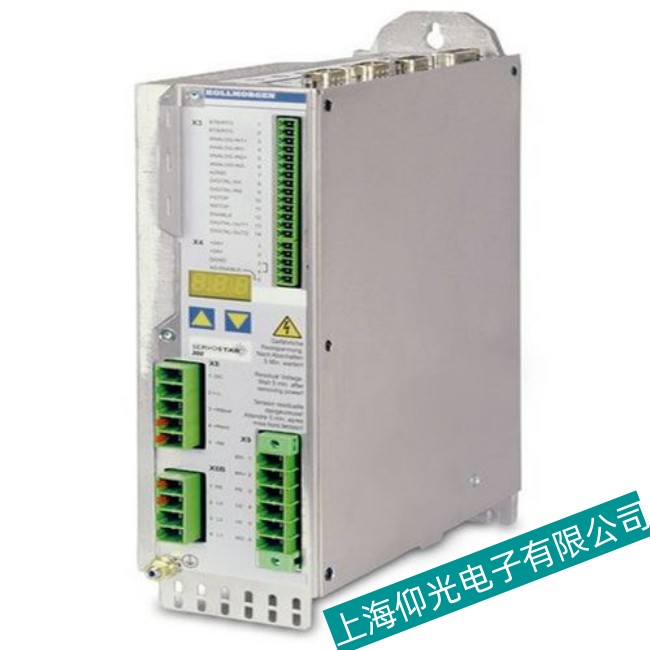

   上海仰光電子科爾摩根伺服驅動器S30601-PB修理范圍包括：不能啟動、上電無顯示、過流、過壓、欠壓、過熱、過載、過速、編碼器異常、模塊損壞、接地故障、不能調速、參數錯誤、限流運行等。
