故障診斷流程

1. 初步檢查：查看觸摸屏的電源供應是否正常，顯示屏有無顯示，檢查觸摸屏與控制系統之間的連接電纜是否插好，有無松動、破損或斷裂的情況，同時觀察觸摸屏有無明顯的物理損傷。
2. 通訊參數核對：確認觸摸屏與控制系統（如 PLC）之間的通訊參數設置是否一致，包括波特率、數據位、停止位、通訊協議等。
3. 網絡連接檢查：如果涉及網絡通訊，使用網絡測試儀或相關軟件檢查網絡線路是否通暢，IP 地址分配是否合理，網關和子網掩碼設置是否正確。
4. 軟件診斷：利用貝加萊提供的診斷工具或軟件，對觸摸屏進行故障檢測，查看是否有錯誤代碼或警告信息，以幫助定位問題。
5. 硬件替換測試：在排除軟件和網絡問題后，嘗試更換觸摸屏的通訊模塊或連接電纜，判斷是否為硬件故障。

常見原因及維修方法

1. 硬件故障
   • 原因：觸摸屏接口損壞、通訊模塊故障、電纜斷裂或接觸不良等都可能導致通訊問題。
   • 維修方法：對于接口損壞，需專業人員進行維修或更換接口；通訊模塊故障則更換通訊模塊；若是電纜問題，可重新連接松動的電纜，或更換斷裂的電纜。
2. 軟件配置錯誤
   • 原因：通訊參數設置不一致，或驅動程序未正確安裝、版本不兼容等，會使觸摸屏與控制系統之間無法正常通訊。
   • 維修方法：重新配置通訊參數，確保與控制系統一致；到貝加萊官方網站下載最新的驅動程序，正確安裝或更新驅動。
3. 網絡問題
   • 原因：網絡拓?fù)浣Y(jié)構錯誤、IP 地址沖突、網關設置不當?shù)瓤赡芤�起通訊中斷�?
   • 維修方法：調整網絡拓?fù)浣Y(jié)構，確保網絡連接正確；檢查 IP 地址分配，解決地址沖突問題；核對網關和子網掩碼設置，保證其正確性。
4. 電源問題
   • 原因：供電不穩定或電壓不足會影響觸摸屏的正常通訊。
   • 維修方法：使用萬用表檢查電源輸出電壓，確保其穩定且符合觸摸屏的要求，若電源有問題，及時更換電源模塊。
5. 外部干擾
   • 原因：電磁干擾、靜電干擾等環境因素可能導致數據傳輸錯誤或丟失。
   • 維修方法：采用屏蔽電纜連接觸摸屏和控制系統，并確保屏蔽層接地良好；將觸摸屏安裝在遠離大型電機、變頻器等干擾源的地方；對觸摸屏進行靜電防護，如安裝靜電消除器。

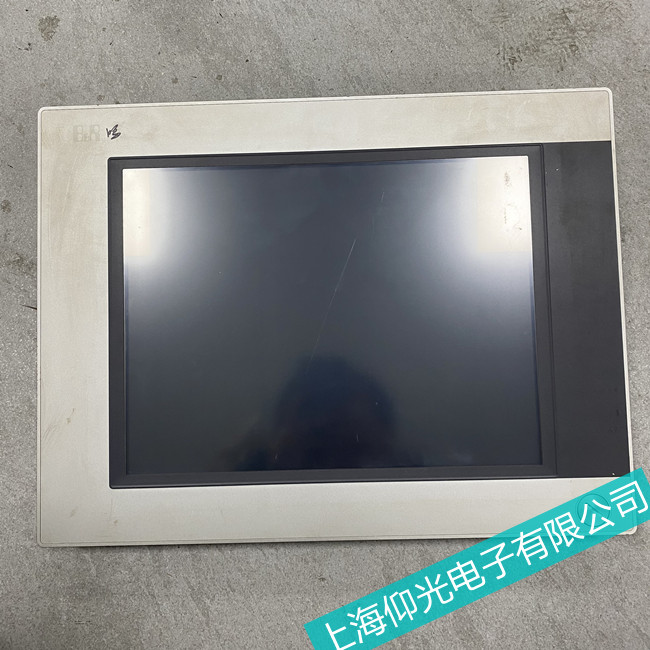

     上海仰光電子貝加萊觸摸屏5PP520.1505-K21 故障維修范圍：無顯示、通電重啟、通電無反應、通電不啟動、進不了系統、進不了程序、自檢通丶上電黑屏、暗屏、開機白屏、運行花屏、屏幕顯示顯示線條、藍屏、系統丟失、程序丟失、不通電、觸摸失靈、觸摸偏移、觸摸屏不靈敏、按鍵不靈敏、按鍵壞、觸摸板壞、液晶屏損壞、屏幕撞壞，液晶屏破碎丶電源壞、主板壞、主板不工作、不亮、主板高壓故障、不顯示、主板顯存故障、故障、顯示花紋、反應慢、觸摸無反應、通訊不上、通訊異常、不能通訊、顯示模糊、碎屏、電源板壞、液晶屏故障、不能正常開機、開不了機丶報錯、報警、提示錯誤、顯示反了等等故障維修。
