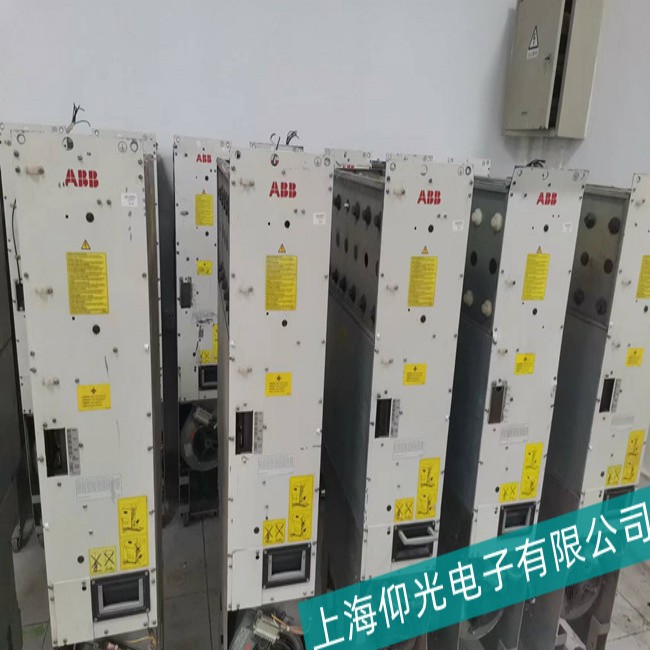

一、故障原理與常見原因

1. 輸入電壓異常：電網電壓過高或波動（如三相輸入超過 420V AC）。
2. 減速 / 停車時再生能量過大：電機處于發電狀態（如位能負載快速下放），能量回饋導致母線電壓升高，而制動單元或制動電阻未有效工作。
3. 電壓檢測電路故障：采樣電阻、電壓傳感器或主板檢測算法異常，誤報過壓。
4. 硬件損壞：制動單元損壞、濾波電容失效或逆變器模塊故障。

二、分步診斷與維修方法

1. 輸入電壓與電網波動排查

• 步驟 1：測量輸入電壓
  • 用萬用表交流檔檢測三相輸入電壓，確認是否超過額定值（380V AC±10%，即上限約 418V AC）。
  • 異常處理：
    • 若輸入電壓過高，檢查前級變壓器或電網是否存在故障，可加裝穩壓器或調整變壓器分接頭降低輸入電壓。
    • 若電壓波動頻繁（如附近有大型設備啟停），加裝電抗器或濾波器抑制干擾。
• 步驟 2：檢查輸入相位與平衡性
  • 測量三相電壓是否平衡（各相偏差應＜5%），缺相可能導致直流母線電壓不平衡觸發誤報。
  • 異常處理：修復或更換前級斷路器、接觸器觸點，確保三相供電正常。

2. 再生制動系統檢測（關鍵排查點）

• 步驟 1：確認制動電阻配置
  • 檢查是否已正確連接制動電阻（外接時），電阻阻值、功率是否匹配（參考變頻器手冊，如推薦阻值約 15Ω、功率≥15kW）。
  • 異常處理：
    • 若未接制動電阻或接線松動，需按手冊要求連接并緊固端子。
    • 若電阻燒毀（可通過萬用表測量阻值，正常應為標稱值 ±5%），更換同規格電阻。
• 步驟 2：測試制動單元功能
  • 斷開電源，用萬用表二極管檔檢測制動單元 IGBT（位于變頻器內部，通常與逆變模塊相鄰）：
    • 紅表筆接制動單元正極（+），黑表筆接制動電阻端子（BR1/BR2），應顯示 0.3-0.7V 壓降；反向測量應無窮大。
    • 若正反向均導通或無窮大，說明 IGBT 擊穿或開路，需更換制動單元模塊。
• 步驟 3：調整制動參數
  • 通過操作面板進入?yún)��?shù)設置，檢查以下參數是否合理：
    • 22.02 啟動 / 停止模式：若為 “自由停車”，改為 “斜坡停車” 以延長減速時間，減少再生能量。
    • 22.03 最大速度與22.05 減速時間：適當降低最大速度或延長減速時間，避免快速制動導致過壓。
    • 40.11 過壓控制器：確保該功能啟用（默認值為 “允許”），可提高制動效果。

3. 電壓檢測電路故障排查

• 步驟 1：校準電壓采樣值
  • 通過操作面板進入 99.02 應用宏，選擇 “工廠默認值” 恢復參數，再重新設置制動相關參數。
  • 進入 01.06 直流電壓，對比萬用表實測直流母線電壓（用直流檔測量 P + 與 N - 端子），若顯示值與實測值偏差＞5%，說明檢測電路異常。
• 步驟 2：檢查采樣電阻與傳感器
  • 打開變頻器外殼，找到主板上的電壓采樣電阻網絡（通常為多個串聯的高精度電阻，如 1MΩ/0.1%），用萬用表測量電阻值是否偏離標稱值（誤差＞5% 需更換）。
  • 若使用電壓傳感器（如霍爾元件），檢測其供電是否正常（如 ±15V DC），輸出信號是否隨母線電壓線性變化，損壞時需更換傳感器。
• 步驟 3：排查主板故障
  • 若采樣電路正常，可能是主板 ADC（模數轉換）芯片故障或程序異常，需聯系專業人員修復或更換主板。

4. 硬件元件老化或損壞

• 步驟 1：電解電容檢測
  • 檢查直流母線濾波電容（大容量電解電容，如 450V/470μF）是否鼓包、漏液，用萬用表電容檔測量容量，低于標稱值 80% 時需更換。
  • 注意：電容老化會導致母線電壓紋波增大，可能觸發過壓報警。
• 步驟 2：逆變模塊性能測試
  • 用萬用表二極管檔檢測逆變模塊 IGBT（U/V/W 與 P+/N - 之間）：
    • 紅表筆接 N-，黑表筆依次接 U/V/W，應顯示 0.3-0.7V 壓降；反向測量應無窮大。
    • 若某相壓降異�；蚨搪�，說明模塊損壞，需整體更換逆變模塊（注意型號匹配，如 FS150R12KT4）。

5. 其他潛在原因

• 參數設置錯誤：
  • 檢查 20.05 過壓跳閘值 是否過低（默認值為 210%，即對應 540V DC），若誤調為低于正常母線電壓，需恢復默認值。
• 電機負載異常：
  • 檢查電機是否堵轉、機械負載是否突然增大，導致電機再生制動能量驟增，修復機械故障后再測試。

三、維修操作注意事項

1. 安全放電：
   • 維修前斷開電源，等待至少 5 分鐘，并用萬用表確認直流母線電壓低于 36V（P + 與 N - 端子短接放電時需用 200Ω/10W 電阻，避免直接短路）。
2. 制動電阻安裝規范：
   • 外接制動電阻時，需確保連線短而粗（降低阻抗），電阻需安裝在散熱良好的位置，避免高溫引發火災。
3. 參數備份與恢復：
   • 調整參數前，通過操作面板備份當前參數（按 “Menu”→“Parameter copy”→“Save”），避免誤操作導致參數丟失。

四、預防措施與維護建議

1. 優化制動策略：
   • 對于頻繁啟�；蛭荒茇�(fù)載（如電梯、起重機），建議加裝制動單元或增大制動電阻功率，必要時采用能量回饋裝置。
2. 定期電容維護：
   • 每 3-5 年更換一次電解電容，尤其是高溫環境下的設備，預防電容失效導致的電壓波動。
3. 電網監測與保護：
   • 安裝電壓監測儀表，實時監控輸入電壓，發現異常波動及時處理；配置浪涌保護器（SPD）抑制瞬態過電壓。
