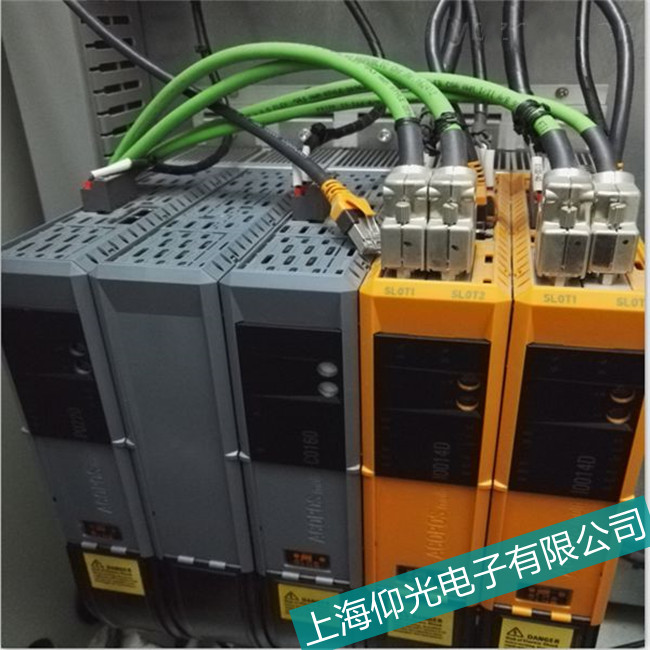

一、初步檢查：電源與連接

1. 確認供電是否正常

• 測量輸入電壓：
  使用萬用表檢測驅動器主電源（L1/L2/L3）輸入電壓是否符合規格（三相 AC 380~480V，波動 ±10%）。若電壓缺失或過低，檢查前級斷路器、接觸器或電源線是否松動、熔斷。
• 控制電源檢測：
  部分型號驅動器需要單獨的控制電源（如 24V DC），需確認控制電源端子（如 X111 的 1/2 腳）電壓是否穩定，線纜是否脫落。

2. 檢查電源指示燈狀態

• 無任何指示燈亮：
  • 可能原因：主電源未接通、熔斷器熔斷、電源模塊損壞。
  • 排查步驟：
    • 查看驅動器內部熔斷器（通常位于電源輸入端）是否熔斷，若熔斷需更換同規格熔絲（注意：頻繁熔斷可能預示后級短路）。
    • 測量電源模塊輸入 / 輸出電壓（如開關電源模塊的 DC 5V、15V 等），若輸出異常需更換電源模塊。
• 紅色燈亮但無顯示：參考紅色燈亮故障維修，可能伴隨其他報警（如過壓、過載）。

二、顯示屏與主板故障排查

1. 顯示屏故障判斷

• 黑屏但驅動器有通電跡象（如風扇運轉、散熱片微熱）：
  • 可能原因：顯示屏排線松動、背光燈損壞、顯示芯片故障。
  • 排查步驟：
    • 斷電后拆開驅動器外殼，檢查顯示屏與主板之間的排線連接是否牢固，重新插拔排線并清理接口氧化層。
    • 更換同型號顯示屏測試（若有條件），若更換后正常，說明原顯示屏損壞（如 LCD 面板破裂、背光燈管老化）。
    • 若顯示屏仍無顯示，可能是主板上的顯示驅動電路故障（如電阻燒毀、芯片虛焊），需專業人員檢測主板。

2. 主板核心電路檢測

• 主板無供電或啟動異常：
  • 測量主板上的 DC 電壓（如 5V、3.3V 等），若缺失則檢查電源模塊到主板的供電線路是否斷路、電容是否鼓包漏液（電容老化是常見問題）。
  • 觀察主板是否有明顯物理損壞：芯片燒糊、PCB 碳化、焊點脫落等，若有需更換對應元件或主板。
• 固件或程序故障（罕見）：
  • 嘗試通過調試軟件（如 B&R Workbench）連接驅動器，若無法通訊且無顯示，可能是固件丟失或存儲芯片（如 EEPROM）損壞，需返廠重新燒錄程序。

三、關鍵部件與信號排查

1. 電源模塊故障

• 電源模塊為驅動器各電路提供基礎電壓，若損壞會導致整體無供電。
• 檢測方法：
  • 斷開電源模塊與主板的連接，單獨給電源模塊通電，測量其輸出電壓是否正常（如 DC 5V、15V、24V 等）。
  • 若輸出電壓異常，且模塊內部無明顯燒毀痕跡，可能是模塊內部開關管、穩壓芯片或濾波電容失效，需專業維修或更換模塊。

2. 通訊與控制電路

• 若驅動器無顯示且無法通過軟件通訊，可能是通訊芯片（如 CAN 控制器、RS485 芯片）或接口電路故障。
• 排查步驟：
  • 檢查通訊接口（如 X20、X30）的引腳是否氧化、短路，使用示波器測量通訊信號波形是否正常。
  • 更換通訊芯片（如 SN65HVD230 等）或修復接口電路（如電阻、電容損壞）。

四、維修操作步驟與注意事項

1. 安全操作流程

• 斷電后等待至少 5 分鐘，使用萬用表檢測直流母線電容（通常位于驅動器內部）電壓低于 36V 后再操作，避免觸電。
• 佩戴防靜電手環，避免靜電損壞主板芯片。

2. 分段隔離法定位故障

• 斷開外圍設備：拆除電機電纜、編碼器線、通訊線，僅保留主電源和控制電源，觀察是否顯示。若恢復正常，說明外圍設備短路或干擾導致故障。
• 替換法測試：
  • 用已知正常的同型號驅動器替換，測試原驅動器的顯示屏、電源模塊等部件是否正常。
  • 若替換后故障轉移，說明原驅動器主板或核心電路損壞。

3. 元件級維修要點

• 電容更換：主板上的電解電容（尤其是靠近電源模塊的電容）易老化，表現為鼓包、漏液，更換時需注意電容耐壓值和極性。
• 芯片焊接：若需更換 IC 芯片（如電源管理芯片、顯示驅動芯片），需使用熱風槍或回流焊臺，避免溫度過高損壞 PCB。

五、專業維修建議

1. 非專業情況下的禁忌操作

• 禁止強行短接電源端子或繞過保護電路，可能引發火災或擴大故障。
• 勿隨意修改主板上的可調電阻或跳線帽，可能導致參數混亂或硬件損壞。

2. 聯系官方售后的場景

• 無顯示且伴隨冒煙、異響等嚴重物理損壞。
• 驅動器處于保修期內（需提供機身序列號查詢）。
• 無法通過自行排查定位故障（如主板無明顯損壞但無供電）。

六、預防措施

• 定期清理驅動器內部灰塵，避免散熱不良導致元件老化。
• 安裝電源穩壓器或浪涌保護器，減少電壓波動對電源模塊的沖擊。
• 做好參數備份：通過 B&R Workbench 導出驅動器參數，便于維修后快速恢復配置。
