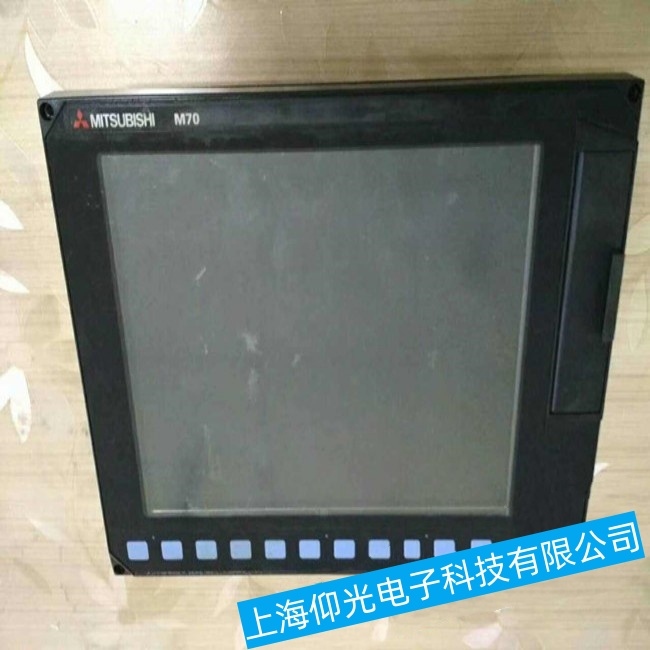

一、故障類型與初步判斷

豎條特征分類：

• 固定豎條（不隨畫面變化）：多為液晶屏物理損壞、排線接觸不良或驅動芯片故障。
• 動態豎條（隨畫面閃爍或移動）：可能是信號傳輸干擾、驅動板時序異常或固件問題。
• 彩色豎條（紅 / 綠 / 藍單色或混合色）：多與像素驅動電路、RGB 信號通道故障相關。

二、顯示排線與接口排查

1. 排線接觸與氧化
   • 拆機后檢查顯示驅動板與液晶屏之間的 FPC 排線（柔性排線），觀察接口是否松動、金手指是否氧化發黑。
   • 用酒精棉擦拭排線金手指及接口針腳，重新插拔并固定排線（可用膠帶或卡扣加固，避免振動松脫）。
   • 若排線存在折痕、斷裂或接口針腳彎曲，直接更換同規格排線（注意排線長度、接口針數，F(xiàn)CA70P-2AV 常用 20/30pin 排線）。
2. 排線信號測試
   • 用萬用表電阻檔測量排線各引腳通斷（斷電狀態），若某引腳阻值無窮大，說明排線內部斷線，需更換。
   • 若條件允許，可用示波器測量排線輸入端（驅動板側）的 RGB 信號波形，若某通道波形異常（如缺失或畸變），可能是驅動板故障。

三、液晶屏與像素驅動電路檢測

1. 液晶屏物理損傷判斷
   • 關閉背光燈，在強光下觀察屏幕表面：
     • 若豎條對應位置有細微裂痕、漏液或白斑，說明液晶屏玻璃基板或偏振片損壞，需整體更換顯示模塊（型號需與原屏匹配，如三菱專用液晶屏型號）。
     • 若無明顯物理損傷，可能是液晶屏內部像素電極（TFT）或行 / 列驅動 IC（COF/COG 封裝）故障。
2. 行 / 列驅動 IC 異常修復
   • 液晶屏的豎條常與列驅動 IC（Column Driver）相關，該 IC 直接控制像素點的 RGB 信號輸出。
   • 若豎條為固定單色（如紅色），可能是某列驅動 IC 的 RGB 通道短路：
     • 用熱成像儀或手感檢測 IC 表面溫度，若某 IC 異常發燙，可能內部短路，需用專業設備（如 COF 邦定機）更換 IC（非專業人員建議更換整屏）。
     • 若 IC 無明顯發熱，可能是 IC 與玻璃基板的連接（ACF 膠）老化，可嘗試用壓排機對對應 IC 位置施加壓力（高溫 + 高壓）重新固定，若無效則更換屏幕。

四、顯示驅動板與信號處理

1. 驅動板供電與芯片檢測
   • 測量驅動板輸入電壓（5V、12V）是否穩定，若電壓波動導致驅動芯片工作異常，可能產生豎條。檢查電源濾波電容是否鼓包、漏液，更換損壞電容。
   • 觀察驅動板上的主控芯片、時序芯片（如時序控制器 Tcon）是否有燒焦痕跡或異常發熱，若芯片損壞，需更換同型號芯片（需 BGA 焊接設備）或整塊驅動板。
2. 信號處理與固件修復
   • 若豎條伴隨花屏、閃爍等現象，可能是驅動板的 RGB 信號處理電路或固件異常：
     • 通過串口連接電腦，使用三菱 GT Works 軟件重新燒錄驅動板固件（需匹配 FCA70P-2AV 型號），排除固件 bug 導致的顯示異常。
     • 若驅動板支持 RGB 參數調整（如伽馬值、時鐘頻率），進入后臺設置嘗試微調參數，觀察豎條是否消失。

五、外部干擾與接地處理

1. 電磁干擾排查
   • 若豎條隨設備運行狀態（如電機啟動、變頻器工作）變化，可能是強電磁干擾影響顯示信號：
     • 檢查觸摸屏周邊線纜是否與動力線（如 AC 220V）并行布線，建議分開布線或用金屬波紋管屏蔽。
     • 給驅動板、液晶屏排線添加接地屏蔽層（如鋁箔包裹），并確保設備外殼良好接地（接地電阻＜4Ω）。
2. 電源紋波抑制
   • 用示波器檢測驅動板電源輸入端的紋波電壓，若紋波超過 50mV（標準應＜20mV），可能干擾顯示信號，在電源輸入端并聯 100μF/25V 電解電容 + 0.1μF 瓷片電容濾波。

六、專業維修與部件更換建議

• 顯示模塊更換：若確認液晶屏損壞，需采購 FCA70P-2AV 專用顯示模塊（可聯系三菱售后或工控配件商，提供設備序列號查詢匹配型號），更換時注意：
  • 斷開背光燈高壓電源（若為 CCFL 燈管），避免觸電。
  • 新屏的背光燈接口、排線接口需與原屏一致，部分型號需同步更換背光燈驅動板。
• 驅動板代換：若驅動板故障且無法修復，可嘗試代換同系列觸摸屏的驅動板（如 FCA70P 系列通用驅動板），但需重新燒錄固件并配置參數。

注意事項

1. 維修時佩戴防靜電手環，避免靜電損壞液晶屏或驅動芯片。
2. 若豎條在保修期內出現，請勿自行拆解，直接聯系三菱售后保修。
3. 非專業人員處理 COF/COG 封裝的 IC 或液晶屏內部故障時，易導致屏幕徹底損壞，建議交給專業維修機構操作。
