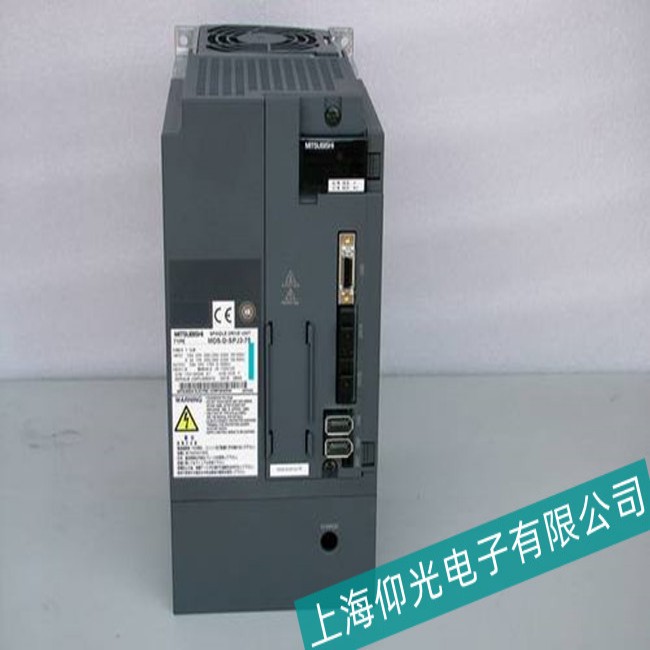

針對三菱驅動器 MR-J4-500A4-RJ 出現 “未使能” 故障（即驅動器無法進入運行狀態），需從電源、控制信號、參數設置及硬件等方面逐層排查。以下是詳細的故障分析與維修步驟：
-
主電源未接通：三相 AC200V 主電源（L1/L2/L3）未供電或斷路器跳閘。
-
控制電源故障：控制電源端子（L1C/L2C）未接入 AC200V，或電源適配器損壞。
-
電壓不足或波動：輸入電壓低于 170V（允許范圍 AC200V±10%），導致驅動器無法啟動。
-
使能信號（SON）未輸入：控制端子（如 CN1 接口的 SG+SON）未接收到 DC24V 使能信號，或信號線斷路、接觸不良。
-
信號極性錯誤：使能信號采用源型 / 漏型接法錯誤（如驅動器默認漏型，卻接入源型信號）。
-
緊急停止（EMG）信號觸發：EMG 端子（如 CN1 的 EMG+/-）未短接或接入低電平，導致驅動器鎖定。
-
運行模式設置不當：Pr0.00（運行模式）未設為對應模式（如位置模式 Pr0.00=0，速度模式 Pr0.00=1）。
-
使能相關參數未激活：部分功能參數（如 Pr4.00~Pr4.03 輸入信號選擇）未將 SON 信號映射到對應端子。
-
保護功能觸發：過載、過壓等保護參數（如 Pr6.00 過流閾值）設置過低，導致驅動器自動禁止使能。
-
控制板或電源板損壞：驅動電路中的繼電器、電源芯片、光耦等元件失效，導致使能信號無法傳輸。
-
端子排接觸不良：CN1 接口針腳氧化、彎曲或端子松動，影響信號輸入。
-
內部邏輯故障：驅動器 CPU 或 FPGA 芯片異常，無法響應使能指令。
-
主電源與控制電源測量：
-
用萬用表檢測 L1/L2/L3 端子間電壓（AC200V±10%），L1C/L2C 端子間電壓（AC200V），若電壓缺失，檢查前級電源開關、線纜及變壓器。
-
驅動器指示燈觀察：
-
正常通電后，驅動器正面 LED 應顯示 “P.0” 或 “0”，若指示燈不亮，檢查電源板保險絲（F1/F2）是否熔斷，或電源板電路是否損壞。
-
使能信號（SON）檢測：
-
使用示波器或萬用表直流電壓檔，測量 CN1 端子的 SON 與 SG 之間電壓：
-
未使能時應為 0V，按下使能按鈕后應變?yōu)?DC24V（源型接法）或 0V（漏型接法）。
-
若信號電壓異常，檢查使能按鈕、繼電器觸點及信號線（如 CN1-35 腳為 SON+，CN1-37 腳為 SG）。
-
緊急停止（EMG）信號確認：
-
測量 EMG + 與 EMG - 端子是否短接（正常應導通），若未短接，檢查急停按鈕是否按下或線路斷路。
-
信號極性設置：
-
查看驅動器蓋板內側標簽，確認輸入信號類型（源型 / 漏型），并與控制信號極性匹配：
-
漏型接法：SON 端子接 DC24V 正極，SG 接負極。
-
源型接法：SON 端子接 DC24V 負極，SG 接正極。
-
運行模式與使能參數檢查：
-
通過 MR Configurator2 軟件連接驅動器，查看：
-
Pr0.00 是否設為目標模式（如位置控制設為 0）。
-
Pr4.00（輸入信號 1 選擇）是否設為 “1”（對應 SON 功能），Pr4.01~Pr4.03 同理。
-
保護功能參數重置：
-
若懷疑保護參數觸發，將 Pr6.00（過流閾值）設為默認值 200%，Pr6.01（過載時間）設為 300ms，排除誤保護。
-
參數初始化測試：
-
將 Pr9.00 設為 “1” 恢復出廠設置，重啟后嘗試使能，若恢復正常，說明原參數設置有誤。
-
控制板與端子排檢測：
-
斷電后拆卸 CN1 接口，檢查針腳是否彎曲、氧化，可用酒精擦拭端子；測量端子與控制板焊點間導通性，若斷路則修復焊點。
-
繼電器與驅動電路測試：
-
通電后監聽驅動器內部是否有繼電器吸合聲（使能時應動作），若無聲，用萬用表測量繼電器線圈兩端電壓（DC24V）：
-
有電壓但繼電器不動作，更換繼電器；無電壓則檢查驅動電路中的光耦或三極管是否損壞。
-
替換法排查：
-
若條件允許，用同型號控制板或電源板替換測試，定位故障板塊。
-
修復或更換主電源及控制電源線纜，確保輸入電壓穩定在 AC200V±10%。
-
若電源板保險絲熔斷，更換同規格保險絲（通常為 2A/250V），若再次熔斷，說明電源板存在短路，需專業維修。
-
重新連接使能信號線纜，更換接觸不良的端子或繼電器觸點；若信號線斷路，更換屏蔽電纜（如雙絞線）。
-
根據驅動器極性要求調整接線：
-
漏型接法示例：SON+（CN1-35）接 DC24V+，SG（CN1-37）接 DC24V-。
-
源型接法示例：SON + 接 DC24V-，SG 接 DC24V+，同時需將 Pr5.00（輸入信號邏輯）設為 “1”（源型模式）。
-
短接 EMG + 與 EMG - 端子（臨時繞過急停回路），若能使能，說明急停按鈕或線路故障，更換按鈕或修復線路。
-
使能信號映射設置：
-
打開 MR Configurator2，進入 “參數設置”。
-
找到 Pr4.00（輸入信號 1 功能），設為 “1”（SON 功能），保存參數并重啟。
-
運行模式確認：
-
確認 Pr0.00 模式與控制信號匹配（如位置模式需接入脈沖信號）。
-
若使用外部模擬量速度控制，需將 Pr0.00 設為 1，并檢查模擬量輸入端子（CN1-12/13）電壓是否正常。
-
更換損壞的繼電器（常見型號如 G6D-1A）、光耦（如 PC817）或電源芯片（如 LM2576）。
-
若控制板或電源板無法修復，聯系三菱售后更換同型號板塊（MR-J4-500A4-RJ 主板型號需匹配）。
-
對于端子排針腳氧化，可用細砂紙打磨后涂抹導電膏，恢復接觸性能。
-
信號線纜防護：使能信號線與動力線分開布線，避免電磁干擾，使用屏蔽電纜并接地。
-
參數備份：定期用軟件備份參數（路徑：軟件→工程→保存參數），便于故障后快速恢復。
-
環境控制：保持驅動器安裝環境干燥，避免粉塵堆積導致端子氧化，定期清理散熱風扇。
-
維修時務必斷開主電源與控制電源，等待電容放電（LED 熄滅后再等待 5 分鐘），防止觸電。
-
更換硬件元件時，需佩戴防靜電手環，避免靜電損壞芯片。
-
若自行維修困難（如主板級故障），建議聯系三菱官方服務中心（400-821-3030）或授權維修商，避免誤操作擴大故障。
通過以上步驟，可系統排查 “未使能” 故障的根源，從電源、信號、參數及硬件四方面精準解決問題。若操作中遇到特殊故障代碼（如 AL.10 過壓、AL.12 欠壓），可結合代碼含義進一步定位（例如 AL.12 需重點檢查輸入電壓）。
