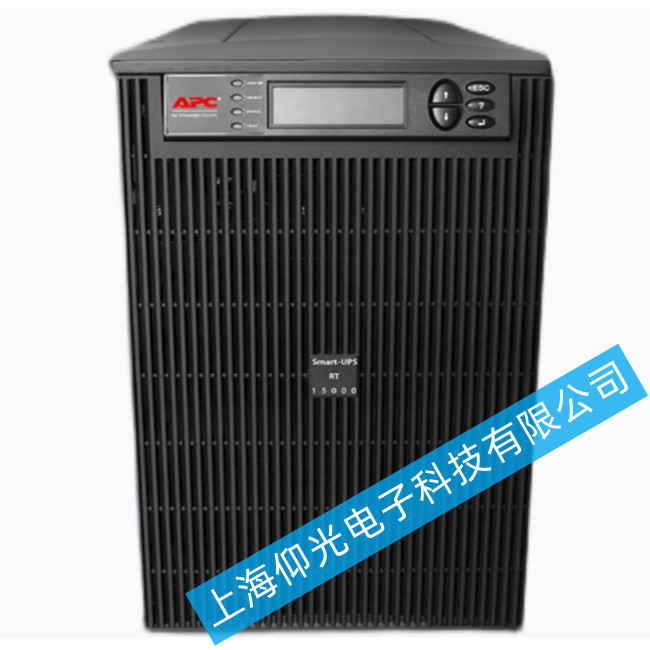

針對APC UPS電源10KVA SURT10000UXICH（8KW）單相不間斷主機內部元件老化故障的維修，需通過系統檢測定位故障元件，并采取針對性更換或修復措施，同時結合預防性維護延長設備壽命。以下是具體維修方法及步驟：

如需要專業人員介入維修請聯系以下公司，免費檢測故障點

上海仰光電子科技有限公司

單位地址：上海市嘉定區江橋鎮博園路858號531-532

電話：021-50157782

手機：18964852867 微信同號   13761132860微信同號

聯系人：張工， 楊工

郵箱：shygdzi@163.com

一、故障定位與檢測

檢查UPS外殼是否有燒焦痕跡、異味或異常噪音，重點觀察散熱風扇是否運轉正常（老化風扇可能卡滯或異響）。

確認LED狀態面板顯示異常（如“故障”“更換電池”“過載”等指示燈常亮或閃爍）。

使用萬用表測量電池電壓，若電壓低于額定值80%（如48V電池組低于38.4V）或單體電壓差異超過0.5V，需更換電池。

檢查電池連接線是否松動、腐蝕，確保接觸良好。

觀察電容外觀是否鼓包、漏液或頂部開裂（電解電容壽命約5-7年，需重點檢查）。

使用電容表測量容量，若容量衰減超過30%需更換。

通過UPS管理軟件（如PowerChute）或示波器檢測輸出波形，若波形失真（如諧波含量超標）或頻率偏差超過±0.1Hz，可能為逆變器故障。

檢查整流器輸入/輸出電壓，若輸入正常但輸出異常，可能為整流模塊損壞。

目視檢查主板、驅動板是否有燒毀痕跡（如發黑、元件炸裂）。

使用萬用表檢測關鍵元件（如IGBT、MOSFET、二極管）的導通性，確認是否短路或開路。

二、元件更換與修復

選用與原廠規格一致的電池（如12V 100Ah鉛酸電池或鋰離子電池），確保浮充電壓與環境溫度匹配（每升高1℃，浮充電壓降低18mV）。

更換時斷開UPS輸入電源，遵循“先負后正”順序連接電池，避免短路。

選擇耐壓值、容量與原電容相同的型號（如450V 100μF電解電容），焊接時注意極性。

更換后需老化測試（滿載運行2小時以上），確認無發熱或漏液。

若逆變器IGBT模塊損壞，需更換同型號模塊（如Infineon FF600R12ME3），并校準驅動信號參數。

整流器故障時，檢查輸入濾波電容和整流橋堆，更換損壞元件后測試輸入電壓穩定性。

對燒毀的電阻、電容等元件進行更換，使用熱風槍拆焊時控制溫度（避免損壞PCB板）。

若主板芯片損壞（如DSP控制芯片），需聯系原廠提供替換板或?qū)�業維修。

三、系統調試與驗證

斷開負載，啟動UPS觀察市電模式、電池模式切換是否正常，記錄輸出電壓（220/230/240V±1%）、頻率（50/60Hz±0.1Hz）等參數。

逐步增加負載至額定功率（8KW），監測輸出電壓失真度（應低于3%）、滿載效率（需達到92%以上）。

使用紅外測溫儀檢查關鍵元件溫度（如IGBT結溫不超過125℃），確保無過熱隱患。

通過UPS管理軟件重置電池容量、自檢周期等參數，更新固件至最新版本（如APC官方發布的v6.x版本）。

四、預防性維護建議

每季度清潔UPS內部灰塵，檢查風扇轉速（正常應≥2000RPM），更換老化濾網。

每年進行深度維護，包括電容容量測試、電池內阻檢測（內阻上升30%需更換）。

確保UPS運行環境溫度在20-25℃，濕度≤85%，避免陽光直射或腐蝕性氣體。

預留足夠散熱空間（前后間距≥30cm），避免與其他設備堆疊。

禁止超載運行（負載率建議控制在70%-80%），避免頻繁啟停大功率設備（如電機、激光打印機）。

配置負載分組控制功能，優先保障關鍵設備供電。
