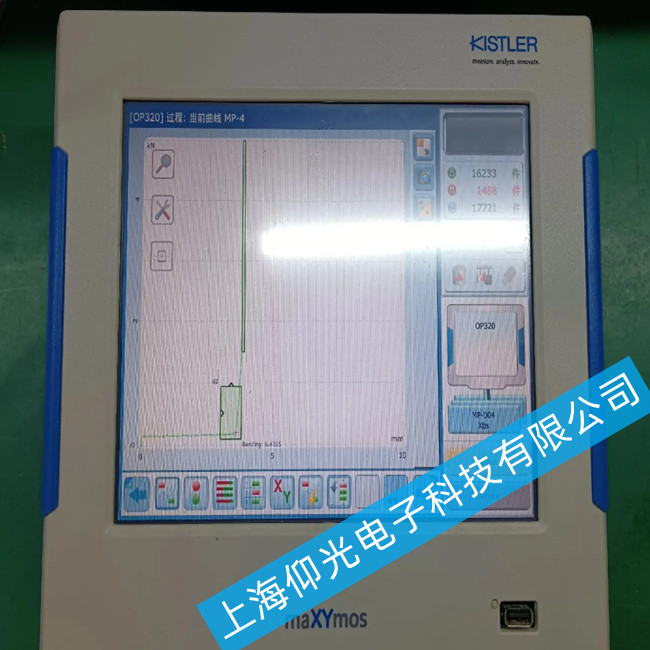

針對KISTLER可編程控制器5877AZ000出現死循環的問題，需從程序邏輯、硬件狀態、外部干擾三方面系統性排查，以下是具體維修步驟及原理說明：

如需要專業人員介入維修請聯系以下公司，免費檢測故障點

上海仰光電子科技有限公司

單位地址：上海市嘉定區江橋鎮博園路858號531-532

電話：021-50157782

手機：18964852867 微信同號   13761132860微信同號

聯系人：張工， 楊工

網址：http://www.sagreslocals.com

一、程序邏輯排查

原理：KISTLER PLC的循環中斷（如OB35默認間隔100ms）若設置時間過短或程序執行超時，會觸發看門狗（Watchdog）復位，導致死循環假象。

通過STEP 7軟件查看循環中斷的間隔時間設置，確保其大于中斷服務程序的執行時間。

檢查中斷服務程序中是否存在無限循環（如未正確退出條件）、遞歸調用或資源沖突（如共享變量未加鎖）。

原理：主程序若包含未優化的掃描循環（如連續調用復雜功能塊），可能導致掃描時間過長，觸發系統保護機制。

使用硬件診斷工具（如CPU模板信息）查看主程序掃描周期，若超過100ms需優化邏輯。

檢查是否存在“跳轉指令（JMP）”或“循環指令（LOOP）”誤用，導致程序流無法返回。

檢查程序改寫系統參數區

原理：若程序誤修改系統存儲區（如SM0.5時鐘脈沖、MB0-MB31特殊存儲器），可能破壞

通過“交叉引用表”功能定位對系統存儲區的寫入操作，恢復被修改的參數。

確保程序初始化階段（如OB100）正確初始化所有變量，避免殘留值導致邏輯錯誤。

二、硬件狀態檢查

原理：CPU硬件故障（如晶振損壞、存儲器錯誤）可能導致程序執行異常。

觀察CPU模板的“SF”（系統故障）和“BF”（總線故障）指示燈，若亮起需更換模板。

使用硬件診斷工具讀取CPU模板的故障代碼（如OB82診斷中斷），定位具體硬件問題。

檢查I/O模塊及擴展總線

原理：I/O模塊損壞或總線干擾可能導致信號誤觸發，引發程序邏輯混亂。

斷開所有I/O模塊，逐個重新上電測試，觀察死循環是否消失。

檢查擴展總線連接器是否松動，使用屏蔽電纜減少電磁干擾。

原理：電源波動或干擾可能破壞程序執行環境，導致死循環。

使用萬用表測量PLC輸入電壓（如L+/N），確保其在220V±10%范圍內。

加裝隔離變壓器或UPS，過濾電網中的高頻噪聲。

三、外部干擾排除

原理：變頻器、電機等設備產生的電磁干擾可能通過信號線耦合到PLC，導致程序誤動作。

將PLC遠離干擾源（如變頻器至少30cm），并使用屏蔽雙絞線連接傳感器和執行器。

在PLC電源輸入端加裝濾波器（如EMC濾波器），抑制高頻噪聲。

原理：接地不良可能導致共模干擾，破壞程序穩定性。

確保PLC機殼、電源地、信號地單獨接地，接地電阻小于4Ω。

避免與動力電纜共用接地線，減少地環路干擾。

四、高級診斷工具應用

原理：通過STEP 7的Trace功能記錄關鍵變量（如循環計數器、條件標志）的變化，定位死循環觸發點。

在程序中插入Trace觸發點（如“A I0.0”檢測輸入信號），設置觸發條件（如上升沿）。

分析Trace數據，找出變量異常變化的時刻及程序位置。

原理：在離線環境中模擬程序運行，驗證邏輯正確性。

將程序下載到PLCSIM，手動觸發輸入信號，觀察輸出是否符合預期。

通過單步執行（Step By Step）功能逐步調試，定位死循環代碼段。

五、維修后驗證

連接實際負載（如電機、閥門），運行程序24小時以上，觀察是否再次出現死循環。

在高溫、高濕、強電磁干擾環境下測試PLC穩定性，確保維修效果可靠。
