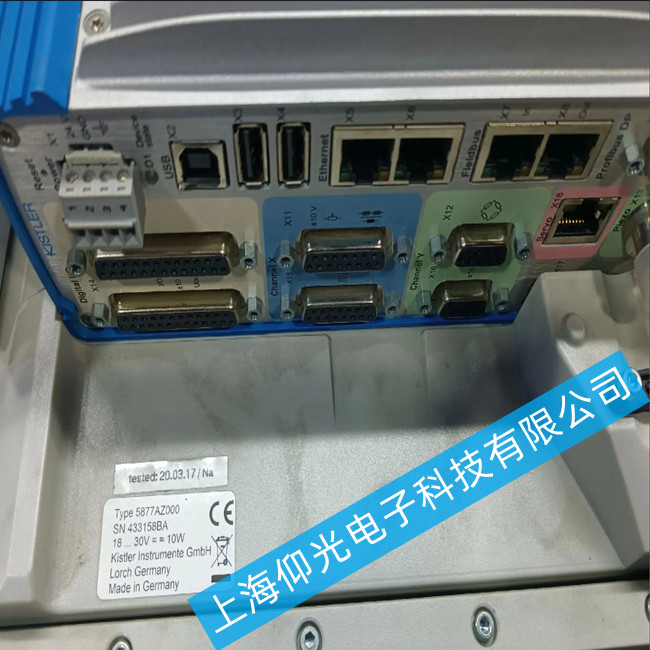

針對KISTLER可編程控制器5877AZ000通信參數設置問題，需結合硬件檢查與軟件配置進行系統排查與修復，具體維修步驟如下：

如需要專業人員介入維修請聯系以下公司，免費檢測故障點

上海仰光電子科技有限公司

單位地址：上海市嘉定區江橋鎮博園路858號531-532

電話：021-50157782

手機：18964852867 微信同號   13761132860微信同號

聯系人：張工， 楊工

網址：http://www.sagreslocals.com

一、硬件檢查與處理

檢查線纜完整性：確認通信線纜（如以太網線、RS485線等）無物理損傷（如斷裂、擠壓變形），重點排查靠近控制器和設備端的接頭。

重新插拔線纜：關閉控制器電源，斷開通信線纜兩端接頭，清理接口內的灰塵或異物，重新插緊并確認接頭完全嵌入接口。

更換線纜或接頭：若線纜存在氧化、變形或內部線芯斷裂，需更換為與原線纜規格一致的新線纜；若接頭損壞，可使用專用工具更換或直接更換整根線纜。

檢查線纜路徑：避免線纜與動力電纜、高頻設備等強干擾源并行敷設，必要時使用屏蔽線纜并可靠接地；確保線纜彎曲半徑符合要求（通常為線纜直徑的4-6倍）。

檢查控制器通信端口：確認控制器通信端口（如COM口、以太網口）未被禁用或配置錯誤，通過控制器菜單或軟件工具檢查端口設置（如波特率、數據位、停止位、校驗位等）是否與連接設備一致。

檢查設備端接口：對連接的設備（如傳感器、執行器、HMI等）進行類似外觀檢查，確認其通信接口無損壞；查閱設備手冊，確認其通信協議（如Modbus、Profibus、EtherCAT等）與控制器兼容。

二、軟件與配置驗證

設置通信協議：在控制器或上位機軟件中，根據設備手冊選擇正確的通信協議（如Modbus RTU/TCP、Profibus-DP等）。

匹配參數：確�？刂破髋c設備的通信參數（如波特率、數據位、停止位、校驗位、站地址等）完全一致。例如，若設備使用Modbus RTU協議，波特率需設置為9600bps，數據位為8，停止位為1，無校驗。

網絡參數：若使用以太網通信，檢查IP地址、子網掩碼、網關等網絡參數是否正確，確�？刂破髋c設備在同一網段。

訪問KISTLER官方網站，下載并安裝控制器最新固件或通信驅動，修復可能的軟件缺陷。

監測通信數據流：利用KISTLER提供的診斷軟件（如Kistler LabVIEW庫、KiStudio軟件等）監測通信數據流，定位丟包或錯誤幀。

檢查信號質量：通過示波器或邏輯分析儀檢查通信信號質量（如電壓水平、波形完整性），確認信號無干擾或失真。

三、高級故障排除

斷開其他設備，僅保留控制器與目標設備連接，逐步排除干擾源。

嘗試更換控制器通信端口（如從COM1切換到COM2），確認是否為端口硬件故障。

若懷疑控制器通信電路板損壞（如晶振故障、IC芯片虛焊），需聯系KISTLER授權維修中心進行專業檢測與維修；避免自行拆卸控制器，以免損壞內部元件或失去保修資格。

四、預防措施

每季度檢查通信線纜及接口狀態，清理灰塵并緊固接頭。

記錄通信故障發生時間、現象及處理過程，便于后續分析。

儲備常用規格的通信線纜及接頭，縮短故障修復時間。

定期更新控制器固件及診斷工具，提升系統穩定性。

培訓操作人員正確插拔線纜，避免暴力操作。

在控制器附近張貼通信參數表，便于快速排查配置問題。
