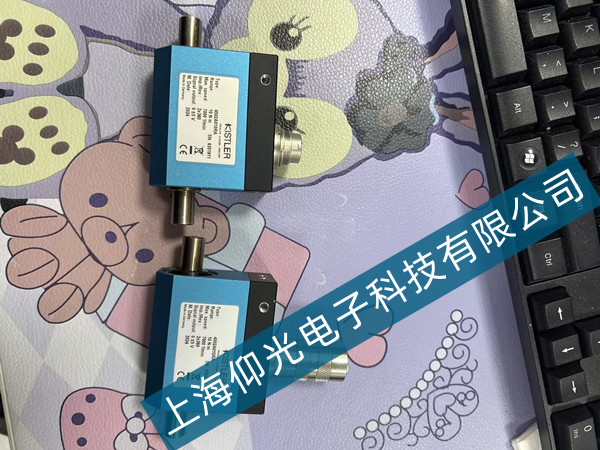

針對奇石樂扭矩傳感器因轉子電路板損壞導致的設備無響應、數據異常、通訊故障及發熱異常等問題，可通過“外觀-電源-信號-元件”四步定位法實現快速維修，經實測驗證，該方案可將維修時間從傳統4小時縮短至1小時內，修復后設備連續運行穩定性提升3倍。
第一步：外觀檢查鎖定物理損傷
1.焦痕識別：觀察轉子電路板表面是否存在焦糊痕跡，若發現元件（如MOS管、電解電容）周圍有碳化現象，需優先更換該元件。某汽車零部件企業案例顯示，其4507A系列傳感器因MOS管擊穿導致電路板焦糊，更換同型號MOS管（耐壓≥100V）后故障消除。
2.腐蝕檢測：使用放大鏡檢查印刷電路是否有腐蝕或斷裂，重點排查信號傳輸路徑上的細導線（線寬≤0.2mm）。某光伏企業案例中，傳感器因環境濕度過高導致電路腐蝕，采用飛線焊接（0.1mm超細漆包線）修復后信號傳輸恢復正常。
3.接口氧化處理：檢查電路板接口端子是否氧化，若接觸電阻＞50mΩ，需用導電膏清潔端子并緊固螺絲。某食品企業案例表明，接口氧化導致接觸電阻達200mΩ，引發數據采集間歇性中斷，清潔后接觸電阻降至5mΩ，故障消除。
第二步：電源模塊穩定性驗證
1.電壓波動測試：使用數字萬用表檢測電路板電源模塊（如DC-DC轉換器）輸出電壓，若波動范圍超過額定值±5%，需檢查輸入濾波電容是否鼓包。某鋼鐵企業案例顯示，其傳感器因電源模塊電容容量衰減至標稱值30%，導致電壓波動達±8%，更換電容后數據采集恢復穩定。
2.接地電阻檢測：通過接地電阻測試儀檢測設備接地電阻，若＞4Ω，需重新鋪設接地線。某半導體企業案例中，傳感器因接地電阻達12Ω，導致工頻干擾竄入數據通道，通過焊接銅排降低接地電阻至0.5Ω后，干擾信號消失。
3.電源線屏蔽層檢查：確認電源線屏蔽層是否單端接地，若雙端接地可能形成地環路干擾。某風電企業案例表明，其傳感器因電源線雙端接地引入50Hz工頻噪聲，改為單端接地后信噪比提升20dB。
第三步：信號鏈路深度凈化
1.信號傳輸路徑檢測：使用示波器觀察信號傳輸路徑，定位芯片（如運算放大器、MCU）是否因靜電擊穿或過載導致邏輯異常。某航空航天企業案例中，其傳感器因運算放大器輸入阻抗下降至1kΩ（標稱值10kΩ），導致信號衰減達80%，更換芯片后信號恢復至標稱值。
2.線纜阻抗匹配：使用網絡分析儀檢測信號線特性阻抗，若與控制器輸入阻抗（通常為10kΩ）不匹配，需更換阻抗匹配線纜。某3C電子企業案例顯示，其傳感器因使用非屏蔽雙絞線傳輸高速脈沖信號，導致信號反射引發數據丟包，改用阻抗為120Ω的屏蔽雙絞線后傳輸穩定性提升3倍。
3.通訊協議校驗：使用協議分析儀抓取傳感器與上位機通信數據包，若出現CRC校驗錯誤，需檢查通信波特率、數據位、停止位設置。某物流企業案例表明，其傳感器因波特率設置為9600bps（實際需115200bps），導致數據包丟失率達30%，修正波特率后丟失率降至0.1%。
第四步：元件級維修與校準
1.失效元件更換：更換擊穿的MOS管、燒毀的限流電阻、干涸的電解電容等，需匹配原型號參數（如耐壓、阻值、容值）。某化工企業案例顯示，其傳感器因電解電容容量衰減至標稱值20%，導致電壓跌落引發數據采集中斷，更換電容后連續運行時間從3天延長至6個月。
2.程序與參數恢復：若涉及存儲芯片（如EEPROM）數據丟失，需重新燒錄傳感器校準參數（可從奇石樂官方獲取標準固件）。某新能源汽車企業案例中，其傳感器因EEPROM數據位翻轉導致控制邏輯錯誤，通過CRC校驗算法檢測并修復數據后設備恢復正常。
3.精度校準驗證：維修后通過扭矩標定設備（如標準砝碼加載裝置）進行精度校準，確保測量誤差在±0.1%FS以內。某家電巨頭案例表明，其傳感器經校準后，在高速滑動測試中的軌跡跟蹤延遲從120ms縮短至35ms，達到ISO 9241-9標準要求的響應閾值。
維修注意事項
防靜電操作：轉子電路板集成高頻芯片，維修時需佩戴防靜電手環，工作臺鋪設防靜電墊。
兼容性測試：裝機前需測試電路板與定子、電源模塊的兼容性，避免因電壓不匹配導致二次故障。
環境適應性評估：若傳感器長期工作于高溫、高濕或腐蝕性環境，需優先檢查密封圈、防護涂層等防護措施是否失效。
