一、故障檢測：確認逆變模塊損壞

1. 靜態測試（斷電狀態下）

• 核心原理：通過測量逆變模塊各相（U、V、W）與直流母線正（P）、負（N）極之間的電阻，判斷模塊內部 IGBT 是否短路、斷路。
• 操作步驟：
  1. 斷開變頻器電源，等待內部電容放電完成（可通過測量 P、N 間電壓確認，需低于 36V）。
  2. 萬用表調至 “電阻 ×100” 檔（或 “二極管檔”），紅表筆接直流母線負極（N），黑表筆分別接 U、V、W 端：
     • 正常情況：應有約 500-1000Ω 的正向電阻（因模塊型號略有差異），且三相阻值基本一致；反向測量（黑表筆接 N，紅表筆接 U、V、W）應為無窮大。
     • 異常情況：若正向電阻為 0Ω（短路）或無窮大（斷路），則模塊損壞。
  3. 同理，紅表筆接直流母線正極（P），黑表筆接 U、V、W 端，測量反向電阻（IGBT 反并聯二極管的正向電阻），正常應與步驟 2 的正向電阻相近，異常則模塊損壞。

2. 動態測試（上電狀態下，需謹慎操作）

• 靜態測試無明顯異常后，可進行動態測試（需空載，且確保輸入電壓正常）。
• 上電后，將變頻器參數復位（如通過施耐德 “快速調試” 功能恢復默認值），啟動變頻器并設置較低頻率（如 5Hz）。
• 用萬用表交流電壓檔測量 U、V、W 三相輸出電壓：
  • 正常情況：三相電壓應平衡（偏差≤5%），且數值與頻率對應（如 50Hz 時約 380V）。
  • 異常情況：若缺相、電壓不平衡（偏差＞10%）或無輸出，則逆變模塊或驅動電路大概率損壞。

二、逆變模塊損壞的常見原因分析

1. 過流沖擊
   • 負載側故障：電機短路、繞組接地、電纜破損短路，或電機堵轉（負載扭矩過大），導致逆變模塊流過遠超額定值的電流，瞬間過熱損壞。
   • 電流檢測電路失效：如霍爾傳感器、分流電阻損壞，導致過流保護未觸發，模塊持續過流。
2. 驅動電路故障
   • 驅動板輸出的驅動電壓異常（如電壓不足、波形畸變、缺相），導致 IGBT 導通 / 關斷延遲或誤導通：
     • 驅動電壓不足（如正常 15V 驅動，實際低于 12V）會使 IGBT 導通電阻增大，發熱損壞；
     • 驅動信號缺相或延遲，會導致模塊在換相時出現相間短路。
   • 驅動板上的元件損壞：如光耦、驅動電阻、穩壓管失效，導致驅動信號異常。
3. 過壓或電壓波動
   • 直流母線過壓：如制動單元 / 制動電阻失效（電機再生發電時無法泄放能量），直流電壓超過模塊耐壓值（如 IGBT 耐壓 1200V，實際超過 1400V），導致模塊擊穿。
   • 電網電壓異常：雷擊、浪涌或電網瞬間高壓通過整流電路傳入直流母線，沖擊逆變模塊。
4. 散熱不良
   • 散熱風扇損壞、散熱片積塵過多，或模塊與散熱片之間的導熱硅脂干涸 / 涂抹不均，導致模塊工作溫度超過額定值（通常 IGBT 結溫需＜150℃），長期過熱加速老化直至損壞。
5. 模塊質量或安裝問題
   • 模塊本身質量缺陷（如芯片工藝不良、封裝漏氣），或更換時選用的替代模塊參數不匹配（如額定電流、耐壓不足）。
   • 安裝時螺絲松動，導致模塊與散熱片接觸不良，局部過熱；或接線錯誤（如 U、V、W 相序接反，引發環流）。

三、維修步驟與注意事項

1. 更換逆變模塊

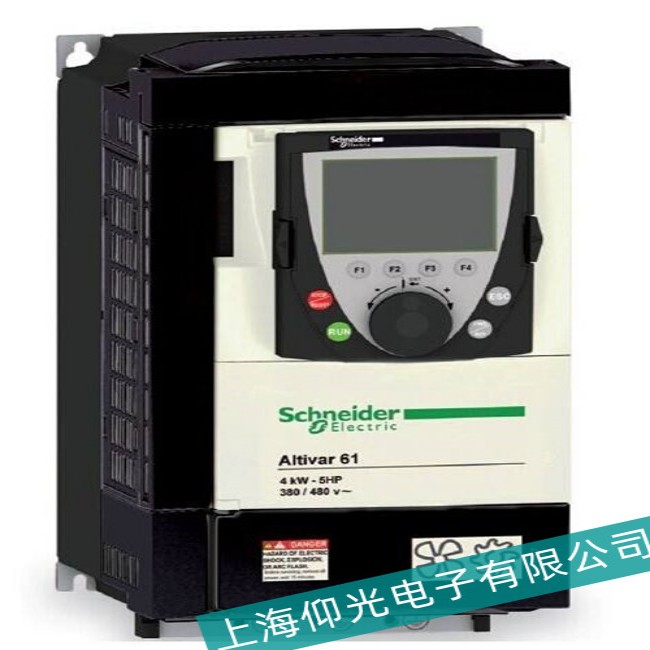

• 選型匹配：需更換同型號或參數兼容的模塊（ATV61HD22N4Z 為 22kW 變頻器，逆變模塊通常為 600V/100A 等級的 IGBT 模塊，如 FF300R12KT4 或同規格產品），確保額定電流、耐壓、封裝尺寸一致。
• 安裝細節：
  • 清理散熱片表面油污、灰塵，在模塊底面均勻涂抹 3-5μm 厚的導熱硅脂（過量會影響散熱）；
  • 用扭矩扳手按規定力矩緊固螺絲（通常 8-10N・m），確保模塊與散熱片緊密貼合。

2. 檢修關聯電路（核心步驟，避免二次損壞）

• 驅動電路檢測：
  • 測量驅動板輸出的驅動電壓（斷電時測驅動電阻兩端，或上電時用示波器測驅動信號波形），確保各相驅動電壓對稱（如 15V±0.5V），波形無畸變。
  • 檢查驅動板上的元件：光耦（如 TLP250）、驅動電阻（功率電阻，常見 10-30Ω）、穩壓管（如 15V 穩壓）是否虛焊、擊穿或燒毀。
• 緩沖電路檢修：
  • 逆變模塊旁的緩沖電容（吸收關斷尖峰電壓）、RC 緩沖電路（電阻 + 電容）若損壞（電容鼓包、電阻燒毀），會導致關斷時尖峰電壓過高擊穿模塊，需一并更換。
• 電流 / 溫度保護電路檢查：
  • 測量霍爾電流傳感器輸出信號（正常應為線性電壓，如 0-5V 對應 0 - 額定電流），或檢查分流電阻阻值是否正常；
  • 檢查模塊溫度傳感器（NTC），確保溫度異常時能觸發過熱保護。
• 負載與電網檢查：
  • 用兆歐表測電機絕緣（繞組對地絕緣≥500MΩ），用萬用表測電機三相電阻是否平衡；
  • 檢查輸入電網電壓是否穩定（波動≤±10%），必要時加裝輸入電抗器抑制浪涌。

四、維修后的測試驗證

1. 空載測試：上電后復位參數，空載啟動變頻器，運行至 50Hz，測量三相輸出電壓平衡度，持續運行 30 分鐘，觸摸模塊散熱片溫度（應≤60℃）。
2. 帶載測試：接入電機（非滿負載），運行至額定頻率，觀察電流是否正常（≤額定電流的 80%），無異常振動或異響。
3. 保護功能測試：模擬過流（如輕載堵轉）、過熱（遮擋散熱風扇），驗證變頻器是否能及時停機并報故障（如 “OC” 過流、“OH” 過熱）。
