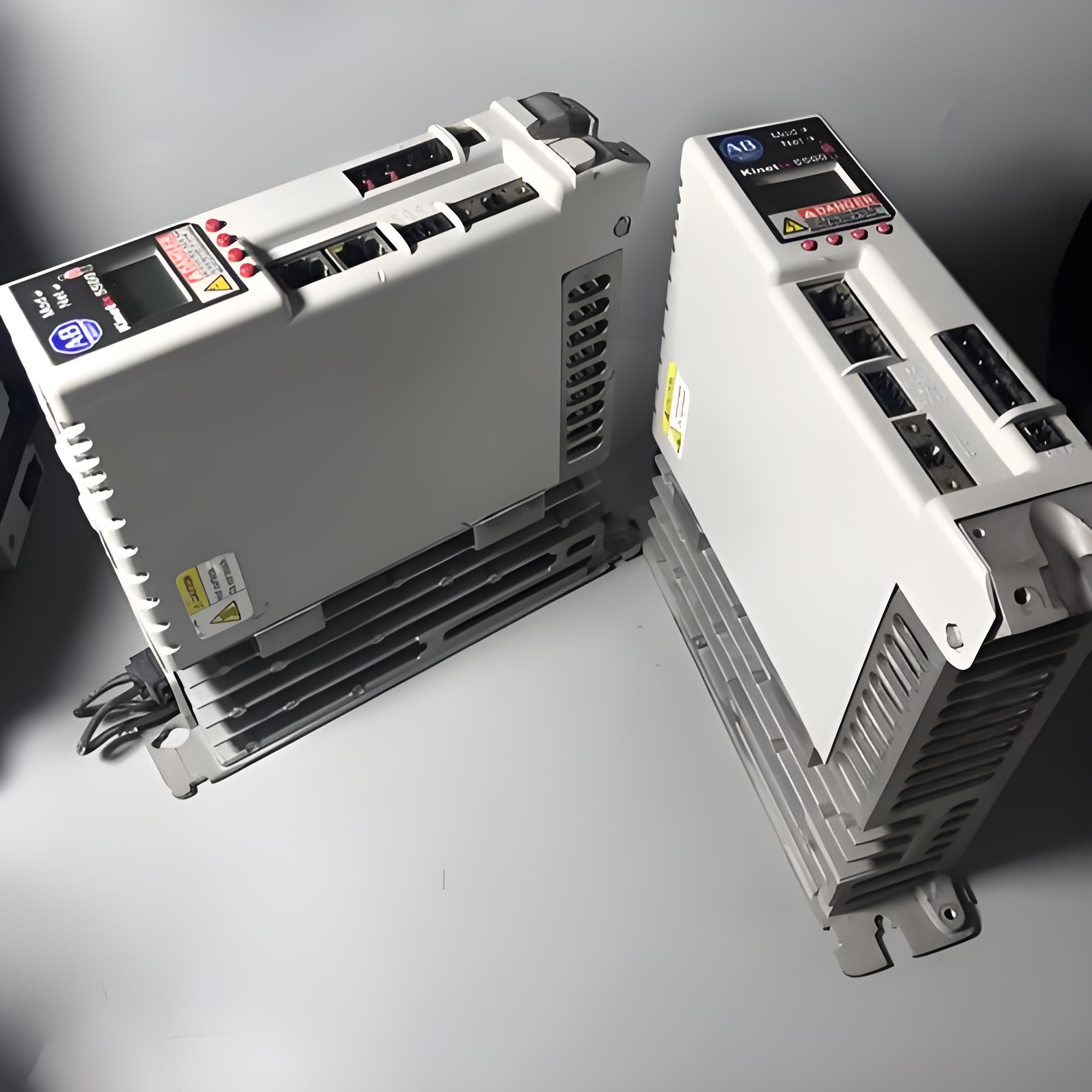

在工業自動化領域，AB伺服驅動器憑借其高精度控制與穩定性，廣泛應用于數控機床、機器人及包裝機械等核心設備。然而，E16報警作為驅動器運行中的高頻故障，若未及時處理，易引發設備停機甚至硬件損壞。本文從技術維修角度出發，系統分析AB伺服驅動器E16報警的成因，并提出針對性解決方案，為工程師提供實戰參考。
一、E16報警的常見故障原因
1. 編碼器通信故障
編碼器是伺服系統的核心部件，負責將電機位置、速度信息反饋至驅動器。當編碼器與驅動器之間的通信線路出現接觸不良、斷線或短路時，會直接觸發E16報警。例如，編碼器線纜接頭氧化或屏蔽層接地不良，可能導致信號干擾或丟失。
2. 驅動器參數設置錯誤
驅動器參數配置不當（如編碼器類型、通信協議、波特率等設置錯誤）會導致通信協議不匹配，進而引發E16報警。例如，若驅動器設置為增量式編碼器模式，但實際連接的是絕對式編碼器，通信數據無法解析，系統會報錯。
3. 電磁干擾與布線問題
強電磁干擾（如變頻器、電焊機等設備產生的諧波）可能通過空間輻射或傳導干擾編碼器信號。此外，編碼器線纜與動力電纜并行敷設且間距不足（建議≥30cm），會加劇信號耦合干擾，導致通信異常。
4. 硬件模塊損壞
驅動器內部通信芯片（如RS485收發器、以太網控制器）或編碼器接口電路損壞，會直接導致物理層通信中斷。例如，芯片因靜電或過壓擊穿，可能引發永久性故障。
二、AB伺服驅動器維修方法與步驟
1. 編碼器通信線路排查
外觀檢查：確認編碼器線纜無破損、接頭無松動或氧化。
導通測試：使用萬用表檢測線纜芯線導通性，排除斷線故障。
屏蔽接地檢查：確保屏蔽層單端可靠接地，避免接地環路引入干擾。
2. 參數校準與協議匹配
參數核對：進入驅動器參數界面，檢查編碼器類型（增量式/絕對式）、通信協議（如EtherNet/IP、Modbus RTU）、波特率等設置是否與編碼器規格一致。
協議兼容性測試：若使用自定義協議，需通過示波器或邏輯分析儀抓取通信波形，確認數據幀格式與編碼器要求匹配。
3. 電磁干擾抑制與布線優化
隔離干擾源：將編碼器線纜遠離動力電纜（間距≥30cm），或加裝金屬屏蔽管。
濾波器加裝：在通信線路中串聯磁環或安裝信號濾波器，抑制高頻諧波干擾。
4. 硬件模塊檢測與更換
接口測試：通過替換法（更換備用編碼器或線纜）定位故障點。若問題依舊，需檢測驅動器通信接口電路。
芯片更換：使用示波器檢測通信信號波形，若存在畸變或雜波，需更換損壞的通信芯片或接口模塊。
三、預防性維護策略
定期清潔與檢查：每季度清理編碼器接頭及驅動器散熱片，確保接觸良好。
參數備份與恢復：定期備份驅動器參數配置，避免誤操作導致參數丟失。
環境監控：在強干擾環境下，加裝電磁屏蔽罩或使用抗干擾性能更優的編碼器線纜。
AB伺服驅動器E16報警維修需結合通信線路、參數設置、電磁環境及硬件狀態多維度分析。通過系統性排查與科學修復，可顯著降低故障發生率，保障生產線穩定運行。對于復雜故障（如驅動板級損壞），建議聯系專業維修團隊，避免因操作不當導致二次損傷。
