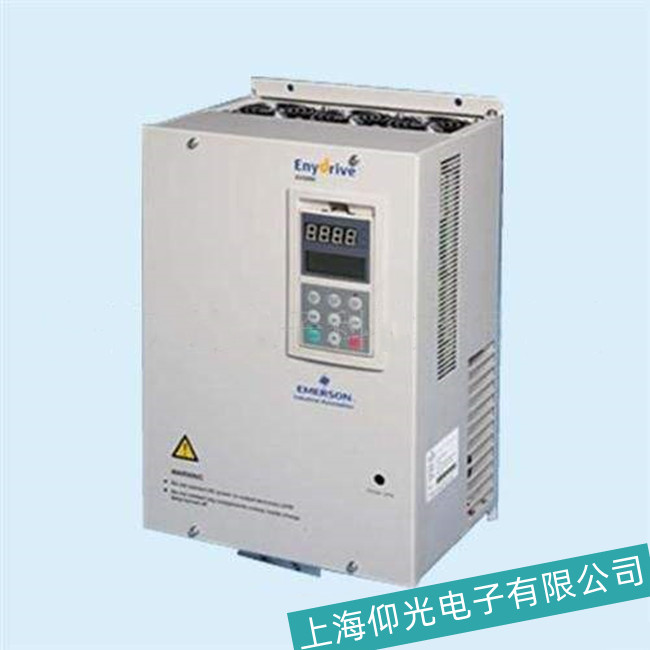

在工業自動化領域，艾默生變頻器憑借其高效穩定的性能廣泛應用于各類設備中。然而，當變頻器顯示E010故障代碼時，往往意味著系統存在過流保護或功率模塊異常，需及時排查與修復。本文將從故障成因、維修方法及預防措施三方面展開分析，為技術人員提供系統性解決方案。
一、E010故障的核心成因
輸出端短路或接地故障
變頻器輸出三相存在相間短路、對地短路或電機繞組絕緣損壞時，會觸發E010報警。例如，電機電纜因長期磨損導致絕緣層破損，或電機內部繞組相間擊穿，均可能引發此類故障。
散熱系統失效
風道堵塞、風扇損壞或環境溫度過高會導致功率模塊溫度異常升高。當模塊溫度超過安全閾值時，系統會啟動過流保護以防止硬件損壞。
控制板與驅動電路異常
控制板上的電流檢測通道損壞、驅動電壓欠壓或逆變模塊橋臂直通，均可能引發誤報警。例如，電流互感器故障會導致采樣信號失真，使系統誤判為過流狀態。
負載突變與參數失配
電機負載突然增大（如機械卡死）、加減速時間設置過短或變頻器容量與負載不匹配，會導致沖擊電流超過額定值，觸發保護機制。
二、系統性維修方法
外部排查與初步處理
斷開負載測試：拆除電機連接線后空載運行變頻器，若故障消失，則需檢查電機及電纜絕緣性能。使用兆歐表測量電機繞組對地電阻，確保其值大于5MΩ。
檢查散熱系統：清理風道灰塵，更換損壞風扇，并確認環境溫度在0-40℃范圍內。對于高溫環境，可加裝獨立空調或強制通風裝置。
硬件檢測與更換
功率模塊測試：通過示波器觀察驅動信號波形，檢查IGBT模塊是否出現橋臂直通。若模塊損壞，需更換同型號功率單元并重新調試。
控制板維修：檢測電流檢測通道的運算放大器（如LMV393）輸出電壓是否正常。若驅動電壓低于12V，需檢查輔助電源模塊或更換電容。
參數優化與負載調整
調整加減速時間：根據負載慣性特性延長加速時間至10-30秒，避免電流突變。
V/F曲線優化：對于輕載啟動場景，適當降低低頻段電壓提升比例，減少磁通飽和引起的過流。
負載匹配驗證：確認變頻器額定電流大于電機額定電流1.2倍，避免長期過載運行。
三、艾默生變頻器維修預防與維護建議
定期巡檢制度
建立設備維護檔案，每季度檢查電機絕緣、電纜連接及散熱系統狀態。記錄運行參數（如電流、溫度）波動范圍，提前發現潛在故障。
環境控制優化
變頻器安裝位置應遠離熱源及腐蝕性氣體，并配備獨立接地系統（接地電阻≤4Ω）。對于多變頻器并聯場景，需確保地線獨立以避免干擾。
操作規范培訓
對操作人員進行變頻器使用培訓，強調避免頻繁啟停、過載運行等違規操作。制定應急預案，明確E010故障發生時的處理流程（如斷電重啟、負載隔離等）。
備件管理策略
儲備常用易損件（如風扇、濾波電容、IGBT模塊），并建立供應商快速響應機制。對于關鍵設備，可配置冗余變頻器以提升系統可靠性。
