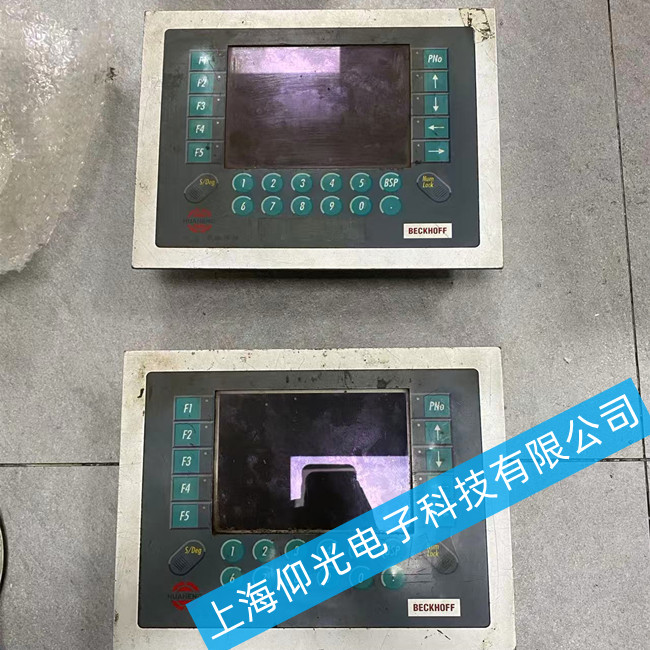

倍福觸摸屏維修CP6219-0000-0020黑屏故障維修
倍福觸摸屏黑屏故障維修方法
一、 故障現象描述
核心現象： 設備上電后，屏幕完全黑色，背光不亮，無任何圖像、文字或啟動logo顯示。
伴隨現象可能包括：
電源指示燈不亮。
電源指示燈亮，但屏幕無反應。
設備背后的網口指示燈（如果適用）可能正常閃爍，表明主板可能已啟動，但顯示系統失效。
二、 故障原因?qū)蛹?jí)化分析
導致黑屏的原因多種多樣，應按照“由外到內、由簡到繁”的原則進行排查。
第一層級：外部供電與信號問題（非面板本身故障）
供電異常：
原因： 這是最常見且最容易被忽略的原因。包括外部24V直流電源損壞、電源線接觸不良、斷路、保險絲熔斷等。
排查： 使用萬用表測量送至觸摸屏接口的電壓是否穩定在24V DC，并檢查極性是否正確。
第二層級：設備內部硬件故障（面板本身故障）
如果外部供電確認正常，則故障點位于觸摸屏內部。
背光系統故障：
高壓板/背光驅動電路損壞： 屏幕的背光燈管或LED需要高壓或恒流驅動才能發光。該驅動電路（通常是一塊獨立的板卡或集成在主板上）損壞是導致“黑屏但內容可能存在”的主要原因。用手電筒斜照射屏幕，仔細查看能否看到微弱的圖像。如果能看到，則可100%確定是背光問題。
背光燈管/LED燈條老化或燒毀： 特別是CCFL背光屏幕，燈管有使用壽命，長期使用后會老化發黑甚至斷裂。
電源板故障：
原因： 設備內部的DC-DC電源電路故障。雖然外部24V已輸入，但設備內部需要將其轉換為5V、3.3V、1.8V等供主板、CPU、屏幕使用的電壓。如果這些電路中的任何一路出現問題，都會導致主板不工作或屏幕無供電。
排查： 需要專業工具測量主板上的各路電壓是否正常。
主板故障：
原因： 主板上的核心元器件，如CPU、內存、BIOS芯片等損壞或程序丟失（固件崩潰），導致系統無法正常啟動，自然無法輸出顯示信號。
現象： 通常電源指示燈可能會亮，但屏幕全黑，且網口等 activity 指示燈無正常閃爍。
液晶屏本身?yè)p壞：
原因： 屏幕因物理撞擊、內部驅動IC損壞等導致完全失效。這種情況相對較少，但可能性存在。
內部連接線纜問題：
原因： 連接主板與屏幕的LVDS屏線、連接背光驅動板的線纜松動、氧化或接觸不良。
倍福觸摸屏維修常見故障：液晶屏老化亮度不夠提高亮度、上電花屏、白屏、黑屏、藍屏，不正常開機、不能觸摸、觸摸不準，按觸摸屏無反應或反應慢、內容錯亂、進不了系統界面、無背光、背光暗、有背光無字符、不能通信、按鍵無反應或損壞，電源板、高壓板故障，液晶屏、主板壞等等。
