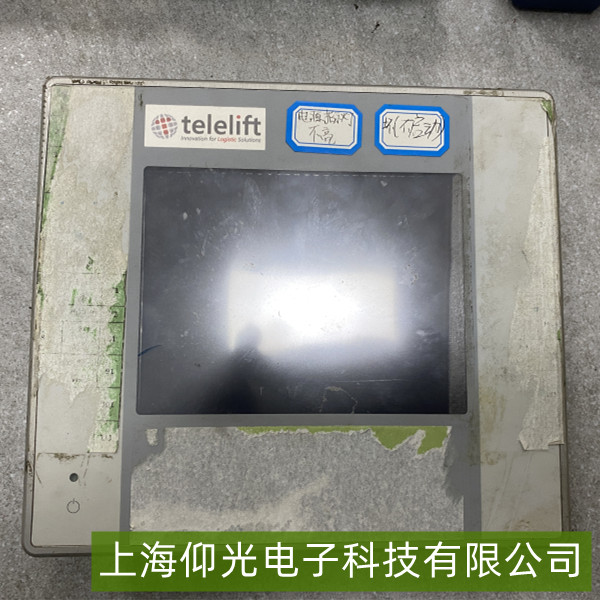

德列孚觸摸屏-顯示黑屏無響應故障維修指南
以下是針對德列孚觸摸屏“顯示黑屏無響應”故障的維修指南，從基礎排查到核心部件檢修逐步展開：
一、基礎快速排查：電源與連接
供電狀態確認
用萬用表測量觸摸屏電源輸入（常見為DC 24V或AC 220V，具體參考機型手冊），確認電壓穩定且在額定范圍內（偏差≤±10%）。若電源模塊指示燈不亮，優先檢查電源適配器/開關電源是否損壞（如保險絲熔斷、輸出無電壓）。
物理連接檢查
檢查觸摸屏與主控設備（如PLC、工控機）的通信線纜（如RS485、以太網線或?qū)Ｓ门啪�）是否松動、脫落或線芯斷裂（輕微晃動線纜測試信號是否恢復）。
觀察屏幕排線接口（連接顯示屏與主板的柔性排線）是否插緊，長期使用可能導致排線接觸不良（黑屏但背光可能微亮）。
二、黑屏類型細分與針對性排查
（1）完全黑屏（無背光、無顯示）
背光電路故障：用手電筒貼近屏幕側面照射，若能看到模糊的界面輪廓（按鍵/文字隱約可見），說明液晶顯示屏本身正常，但背光燈（LED背光模組）未點亮——可能是背光驅動板損壞、背光供電保險絲熔斷，或背光控制信號異常（檢查主板至背光板的連接線）。液晶屏硬件損壞：若手電筒照射仍無任何顯示，可能是液晶面板本身故障（如液晶層漏液、驅動IC損壞），需更換同型號屏幕。
（2）有背光但無內容/無觸摸響應
屏幕背光正常亮起，但顯示空白或花屏，可能是主控板（負責圖像處理）故障，或屏幕與主板的通信協議異常（如LVDS信號線接觸不良）。
觸摸功能完全無響應（即使屏幕顯示正常），需檢查觸摸框供電（通常為DC 5V/12V）及觸摸信號線（如I2C或USB接口）是否連接可靠，觸摸IC是否損壞。
三、核心部件深度檢修
電源模塊檢測
測量電源輸出電壓（如+5V、+12V、+24V等關鍵電路電壓），若某一路輸出異常（如+5V降至4.5V以下），可能是電源芯片（如LM7805）過熱、濾波電容鼓包失效，需更換對應元件或整個電源模塊。
主板與通信接口
檢查主板上的電容、電阻是否有燒焦痕跡（如電容頂部鼓包、線路燒蝕），重點排查CPU、存儲芯片周圍的供電電路。
若觸摸屏通過串口/網絡與主機通信，用替換法測試通信線纜或主機端口（如更換網線、嘗試其他USB口），排除外部設備干擾。
四、綜合處理建議
優先操作：斷電后靜置10分鐘再上電，排除臨時性電路過載或靜電鎖定問題；重啟觸摸屏系統（部分機型支持長按電源鍵10秒強制復位）。
常見修復方案：更換損壞的背光驅動板（成本較低）、修復排線接口（酒精清潔金手指后重新插拔）、更換故障電容（如電源模塊附近的1000μF/16V電解電容）。
專業支持提示：若上述步驟無效，可能是主控芯片（如ARM處理器）或液晶驅動IC硬件級故障，建議聯系德列孚官方售后或?qū)I(yè)工業屏維修商，通過示波器檢測信號波形或刷寫固件修復。
