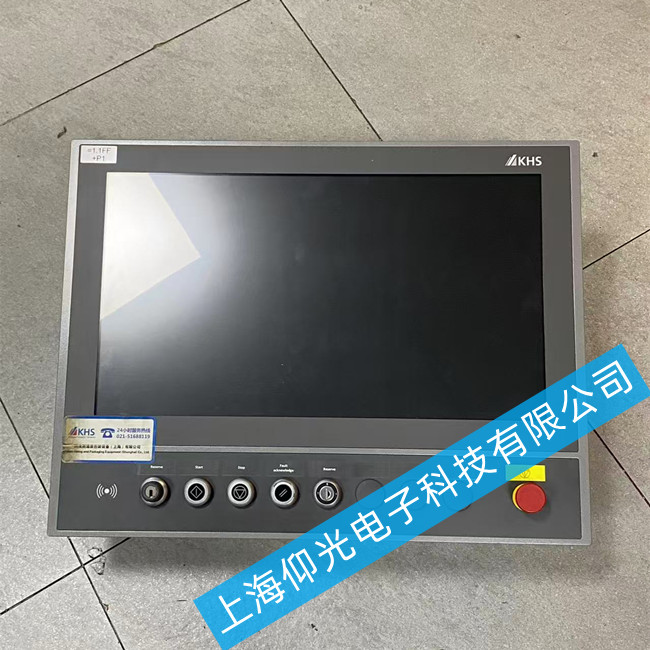

貝加萊工控屏維修5WCZZ0ZZCBA0E0-003通訊不上維修
貝加萊工控屏型號5WCZZ0ZZCBA0E0-003通訊故障分析與專業維修指南
在工業自動化系統中，貝加萊（B&R）的工控屏作為人機交互的核心部件，其穩定運行至關重要。當型號為5WCZZ0ZZCBA0E0-003的工控屏出現“通訊不上”的故障時，會導致整個生產線監控失靈、參數無法調整，甚至造成生產中斷。本文將系統性地分析該故障的成因，并提供從現場排查到芯片級維修的完整解決方案。
貝加萊通訊接口電路物理?yè)p壞：
以太網口/POWERLINK口： 接口本身的RJ45連接器因頻繁插拔或外力損壞。更常見的是其背面的網絡隔離變壓器（Network Transformer）因雷擊、靜電或電壓浪涌而損壞，導致通訊信號無法正常傳輸。
串行通訊口（RS232/485）： 接口芯片（如MAX3232、MAX485等）因熱插拔或過壓而擊穿。
主板供電電路異常：
主板上為通訊芯片和相關元件提供工作的局部電源（如3.3V, 1.8V）不穩定或缺失。這可能是由于電源管理IC（PMIC）、DC-DC轉換芯片或?yàn)V波電容老化、鼓包失效所致。
主控芯片（CPU/SoC）或FPGA虛焊、損壞：
工控屏經過長期運行，內部發熱會導致BGA封裝的主控芯片或FPGA焊點產生裂紋，從而引發通訊控制器功能異常。這是導致“時通時斷”現象的常見根源。
BIOS/固件程序丟失或異常：
設備突然斷電或受到強干擾，可能導致存儲芯片（如SPI Flash）中的引導程序或固件數據出錯，致使通訊功能無法正常初始化。
貝加萊觸摸屏維修常見故障：液晶屏老化亮度不夠提高亮度、上電花屏、白屏、黑屏、藍屏，不正常開機、不能觸摸、觸摸不準，按觸摸屏無反應或反應慢、內容錯亂、進不了系統界面、無背光、背光暗、有背光無字符、不能通信、按鍵無反應或損壞，電源板、高壓板故障，液晶屏、主板壞等等。
