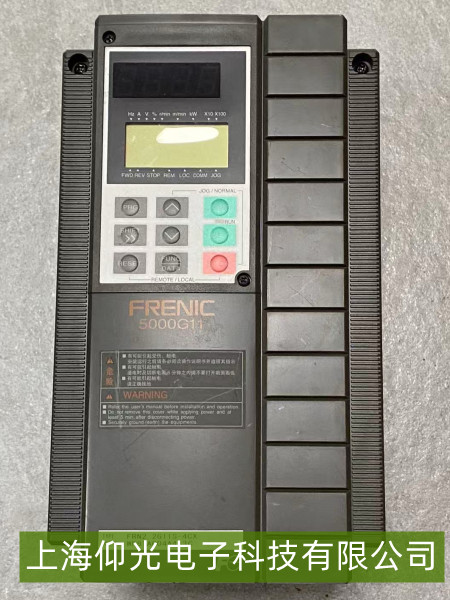

富士 FRENIC 5000G11 變頻器“啟動后跳閘”故障維修

富士 FRENIC 5000G11 變頻器在啟動后跳閘，會影響設備正常運行。

常見故障原因

過流故障：負載短路、電機繞組短路或接地，啟動時電流瞬間過大；加速時間設置過短，電機啟動電流來不及平穩上升；變頻器輸出側有接地或短路情況。

過壓故障：輸入電壓過高，超過變頻器允許范圍；減速時間過短，電機再生能量無法及時釋放，導致直流母線電壓過高；制動電阻或制動單元故障，無法有效消耗再生能量。

欠壓故障：輸入電源電壓過低，如電源缺相、供電線路過長或線徑過細產生過大壓降；電源濾波電容損壞，無法穩定電壓。

內部元件故障：變頻器內部的整流模塊、逆變模塊、IGBT 等功率元件損壞，啟動時引發異常電流或電壓；控制電路板故障，導致保護電路誤動作。

維修步驟

檢查過流情況：查看電機和負載連接，檢查是否有短路、接地現象，可用絕緣電阻表測量電機繞組絕緣電阻。合理設置加速時間，根據電機慣量和負載情況調整。檢查變頻器輸出側線路，確保無短路或接地。

排查過壓問題：使用萬用表測量輸入電壓，確保在變頻器額定輸入電壓范圍內。適當延長減速時間，避免再生能量快速積累。檢查制動電阻和制動單元，若損壞及時更換。

處理欠壓故障：檢查輸入電源，確保三相電源正常，無缺相情況。檢查供電線路，必要時更換大線徑線纜或縮短供電距離。檢測電源濾波電容，若損壞及時更換。

檢測內部元件：使用專業工具檢測整流模塊、逆變模塊和 IGBT 等功率元件，若損壞及時更換。檢查控制電路板，查看是否有元件損壞、焊點松動等問題，如有需要修復或更換電路板。
