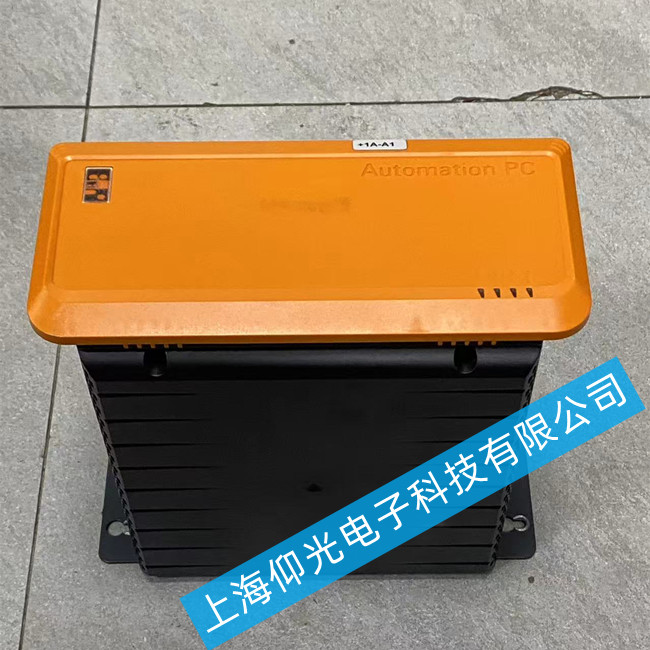

貝加萊工控機維修5P91:469781 .904-00主板故障維修方法
貝加萊工控機主板電源系統排查
電源是主板正常工作的關鍵，電源故障占工控機故障的相當比例。具體排查步驟如下：
1. 基礎供電檢查
確認工控機接入的電源插座是否有電
檢查電源線是否插緊、無破損或接觸不良
觀察電源模塊指示燈狀態，正常通電時指示燈應常亮或閃爍
使用萬用表測量電源輸入電壓（AC 220V）和輸出電壓（+5V、+12V、-12V等），確保在標定范圍內（偏差±5%以內）
2. 電源模塊自檢
短接測試：找到電源模塊24Pin主板供電接口中的"綠線"（PS_ON）和任意"黑線"（地線），用螺絲刀短接。若電源風扇轉動，說明電源模塊本身無故障
若短接測試風扇轉動但工控機仍不開機，可能是電源帶載能力不足，需拔掉非必要外設進行最小系統測試
最小系統測試
為了準確判斷主板故障，需要進行最小系統測試：
1. 最小系統組成
僅保留主板、CPU、單根內存條（優先插在第一根內存槽）、電源
移除所有其他設備（硬盤、顯卡、擴展卡、外設等）
短接主板上的"Power SW"針腳或按前面板電源鍵
2. 觀察啟動反應
若最小系統能啟動（CPU風扇轉動、主板Debug燈亮起），說明主板核心電路正常，故障可能在外圍設備
若最小系統仍無反應，可能是主板核心電路故障（如南橋、電源管理芯片損壞）或CPU未正常工作
貝加萊工控機觸摸屏維修常見故障：液晶屏老化亮度不夠提高亮度、上電花屏、白屏、黑屏、藍屏，不正常開機、不能觸摸、觸摸不準，按觸摸屏無反應或反應慢、內容錯亂、進不了系統界面、無背光、背光暗、有背光無字符、不能通信、按鍵無反應或損壞，電源板、高壓板故障，液晶屏、主板壞等等。
