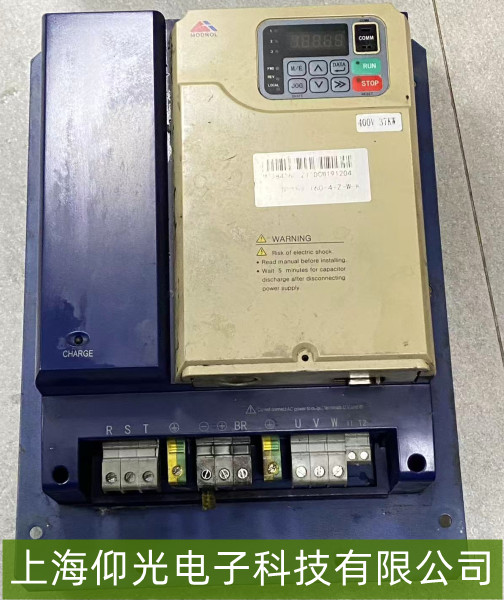

蒙德IMS - P4伺服變頻器“接地故障”維修指南
一、故障典型表現
蒙德IMS - P4伺服變頻器報“接地故障”（常見代碼如E.Ground、E05等，具體以說明書為準）時，通常表現為：變頻器運行中突然停機并報接地故障，或上電后直接報錯無法啟動；可能伴隨電機異常振動、電流波動大，或變頻器輸出端子（U/V/W）對地電壓異常（如不平衡度超標）。
電機或電纜接地：電機繞組絕緣破損（如長期過熱、受潮導致漆包線短路到鐵芯），或電機動力電纜（U/V/W）絕緣層老化/破損（如被機械外力劃傷、鼠咬），導致電纜導體與外殼/地直接導通。
變頻器內部電路接地：變頻器功率模塊（如IGBT模塊）內部絕緣失效（如散熱基板與電路層短路），或內部接地線（如PE排）松動/脫落，使直流母線（P/N）或輸出側通過內部路徑接地。
接線問題：電機接線盒內端子排接地（如螺絲未擰緊導致導體與外殼接觸），或變頻器輸出端子（U/V/W）與地線（PE）誤接（如施工時接錯線序）；電纜屏蔽層多點接地（形成地環路干擾）。
三、維修步驟與技巧
1. 初步排查（斷電安全操作）
斷開變頻器與電機的連接（斷開U/V/W及PE線），用絕緣電阻表（兆歐表）測量電機繞組對地絕緣電阻（正常值≥1MΩ/kV，如400V電機需≥0.5MΩ），若電阻＜0.1MΩ則電機繞組接地；測量電纜（U/V/W）相間及對地絕緣（同樣≥0.5MΩ），若某相或?qū)Φ仉娮柽^低，定位破損電纜段。
檢查變頻器輸出端子（U/V/W）與PE排的連接（確保無松動/短路），觀察功率模塊（如IGBT散熱片）是否有燒蝕痕跡（如模塊外殼發黑、引腳碳化）；用萬用表測量直流母線（P/N）對地電壓（正常懸浮，若電壓接近0V則母線接地），若異常需排查內部接地線（如模塊接地引腳是否虛焊）。
電機接線盒：打開接線盒，檢查端子排螺絲是否緊固（用扭矩扳手確認，避免虛接），電纜與端子接觸處是否有金屬毛刺刺破絕緣層。
電纜路徑：沿電纜走向檢查是否有外力損傷（如拖鏈內摩擦、尖銳物劃傷），屏蔽層是否僅在變頻器側單端接地（避免兩端接地形成環路）。
環境因素：檢查電機/變頻器安裝環境（如是否有積水、腐蝕性液體），必要時加裝防護罩或干燥劑。
4. 修復與驗證
若電機繞組接地，需返廠重繞或更換電機；若電纜破損，更換同規格絕緣電纜（推薦耐高溫、耐油型）；若變頻器內部模塊損壞（如IGBT短路），需更換同型號模塊并重新調試。修復后，重新上電測試，用兆歐表復測絕緣電阻（確�！�0.5MΩ），并空載運行觀察是否復現故障。
