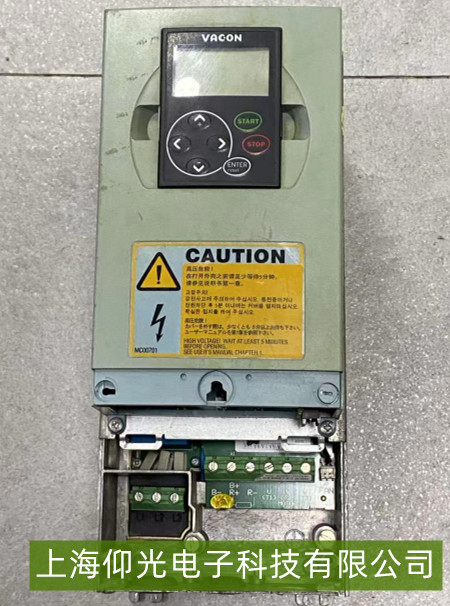

偉肯變頻器“輸出缺相”故障維修指南
偉肯變頻器出現“輸出缺相”故障（常見報警代碼如“Phase Loss”“OLP”或類似提示），表示驅動器檢測到輸出側（至電機的三相電源）中至少一相缺失或異常（如斷路、接觸不良、電壓不平衡），可能導致電機無法啟動、運行異響甚至燒毀。以下是系統性維修步驟與關鍵排查點：
一、故障直接原因分析
“輸出缺相”通常由以下環節引發：
輸出電纜或電機接線問題：驅動器至電機的U/V/W三相電纜中某一相斷線（如中間接頭脫落、電纜破損短路后燒斷）、接線端子松動或氧化導致接觸電阻過大；
電機本體故障：電機繞組一相斷路（如繞組燒毀、引出線斷裂）、電機引出線與接線盒連接不良；驅動器內部故障：輸出模塊（IGBT/功率管）中某一相橋臂損壞（如短路或開路）、驅動電路異常導致某相無脈沖信號；
外部干擾或參數設置：輸出側濾波器/電抗器損壞導致某相電壓失衡、驅動器缺相檢測閾值設置過于敏感（但此類情況較少）。
二、分步排查與維修流程
1. 基礎安全檢查
斷電等待：立即切斷變頻器輸入電源，等待5-10分鐘（確保直流母線電容放電完畢，可用萬用表測量母線電壓＜36V確認安全）。
目視檢查：查看驅動器至電機的U/V/W三相電纜是否有外皮破損、銅絲裸露、燒焦痕跡；檢查接線端子（驅動器輸出端和電機接線盒）是否緊固（用螺絲刀逐個擰緊，避免虛接）；觀察電機外觀是否有異味（繞組燒毀可能伴隨焦糊味）。
2. 輸出電纜與接線排查
電阻測量：使用萬用表電阻檔（或通斷檔），分別測量驅動器輸出端子（U/V/W）與電機對應接線端的電阻值（正常三相電阻應基本平衡，偏差＜5%）。若某相電阻值接近無窮大（斷路）或遠低于其他兩相（短路），則定位到故障電纜或電機繞組。
通斷測試：通電前，用萬用表蜂鳴檔檢測U/V/W三相電纜全程導通性（從驅動器輸出端到電機接線端），重點檢查中間接頭、彎折部位（易因機械應力斷線）。
3. 電機本體檢測
若電纜正常，需檢測電機繞組：
繞組電阻：用萬用表測量電機三相繞組（U/V/W）之間的電阻（U-V、V-W、W-U），正常情況下三相電阻值應接近（偏差≤5%）。若某兩相間電阻為無窮大（如U-V開路），則對應繞組斷路。
絕緣檢查：用500V兆歐表測量各相繞組與電機外殼（接地端）的絕緣電阻，正常值應≥1MΩ（若＜0.5MΩ則絕緣老化，可能引發漏電或間接缺相）。
4. 驅動器內部檢測
若電纜和電機均正常，可能是驅動器內部輸出模塊故障：
模塊狀態檢查：通過驅動器自診斷菜單（若有）查看輸出模塊的實時狀態（如某相驅動信號缺失或電壓異常）；
關鍵元件檢測：拆機后用萬用表檢測輸出IGBT橋臂對應相的導通性（正常應有開關特性，若某相始終開路或短路，則模塊損壞需更換）；
驅動電路驗證：檢查驅動板至輸出模塊的脈沖信號線（如光耦、驅動電阻）是否焊接牢固，信號是否正常傳輸（可用示波器檢測，但需專業技能）。
