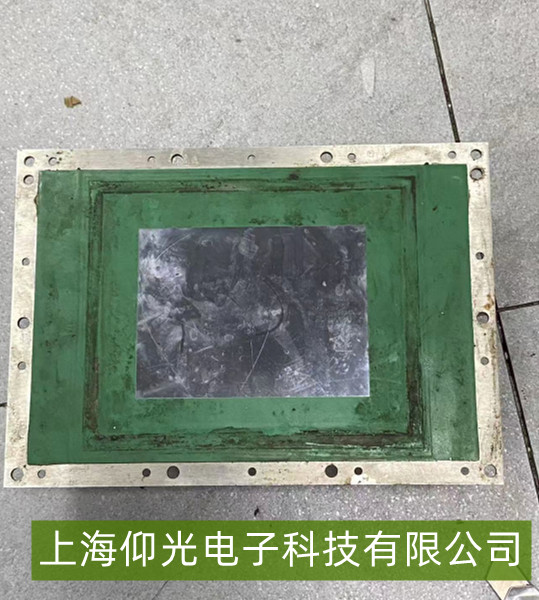

西格瑪泰克觸摸屏故障維修：實用技巧大公開
西格瑪泰克觸摸屏廣泛應用于工業自動化設備，其故障直接影響操作交互。以下為常見故障的實用維修技巧，覆蓋問題定位與快速解決步驟。
完全無顯示：屏幕黑屏，無背光，設備無通電反應。
觸摸失靈：點擊無響應、定位偏移（如點擊A區域觸發B功能）、局部區域失效。
顯示異常：花屏、閃爍、局部色塊缺失或?qū)Ρ榷犬惓！?/span>
通信中斷：與PLC/工控機連接后無數據交互，系統報“觸摸屏未連接”。
二、實用維修技巧
（一）無顯示故障
技巧1：優先排查電源
檢查電源線是否松動（尤其是工業現場振動易導致接頭脫落），用萬用表測量輸入電壓（通常為24V DC或220V AC，需匹配設備銘牌參數）。
若為開關電源供電，檢測電源模塊輸出是否正常（如24V輸出應為24V±5%）；若無輸出，更換電源模塊。
觀察屏幕是否有微弱背光（用手電筒側面照射屏幕，若能看到圖像但無背光，說明背光燈故障，需更換背光組件或高壓板）。
（二）觸摸失靈故障
技巧2：校準與清潔
進入觸摸屏校準界面（通常通過組合鍵或系統設置進入，參考說明書），重新校準觸摸坐標（按提示依次點擊十字中心點）。
清潔屏幕表面：用軟布蘸取少量酒精（避免液體滲入縫隙），擦拭觸摸層與保護膜，清除油污或灰塵（常見于食品加工等油污環境）。
檢查觸摸框連接線：打開設備外殼（斷電后操作），查看觸摸屏排線是否松動、氧化（若有氧化，用橡皮擦清潔金手指部分）。
技巧3：定位偏移處理
若觸摸區域整體偏移（如點擊上方觸發下方），可能是觸摸框安裝傾斜或校準參數丟失，重新固定觸摸框并恢復出廠校準。
局部失效（如邊緣1/4區域無反應）：多為觸摸傳感器局部損壞，需更換觸摸屏總成（小尺寸屏幕維修成本低于更換）。
（三）顯示異常故障
技巧4：排查信號與硬件
花屏/閃爍：檢查顯卡驅動（工業觸摸屏通常集成特定驅動，需通過廠家軟件更新）；若為LVDS/RGB信號線問題，重新插拔連接線或更換線材（工業震動易導致線材內部斷裂）。
對比度異常：通過OSD菜單（部分觸摸屏支持物理按鍵調節）調整亮度/對比度；若無效，可能是液晶面板老化，需更換面板。
（四）通信中斷故障
技巧5：協議與端口檢查
確認觸摸屏與上位機（PLC/工控機）的通信協議匹配（如Modbus RTU、Ethernet/IP），檢查接線（如RS485需注意正負極，以太網需直連或交換機配置）。
用廠家配置軟件（如SigmaTek TouchConfig）檢測設備是否在線，查看通信參數（IP地址、波特率等）是否與上位機一致；重啟通信模塊（如以太網交換機或PLC通信端口）。
