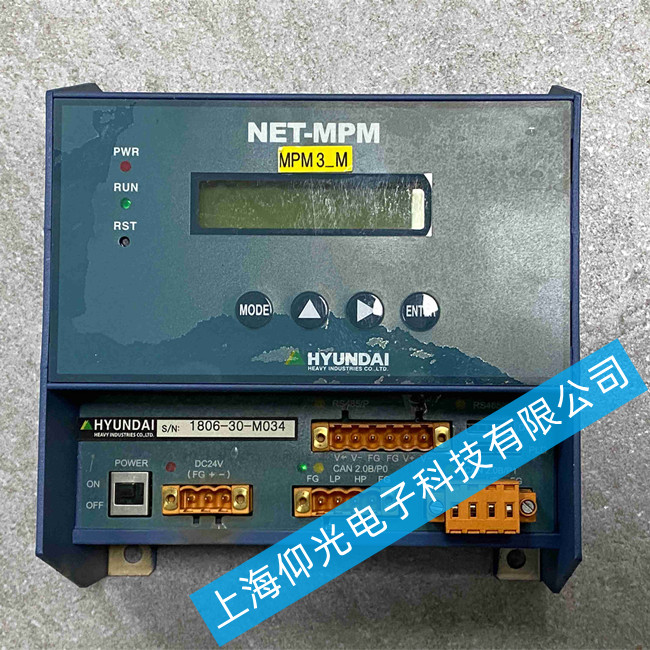

現代模塊維修MPM3-M無輸出故障維修-免費檢測
現代模塊無輸出故障的常見原因
1. 供電與接線故障
電源異常：模塊未接入額定電源（如24V DC），電源線松動或電源模塊損壞，導致模塊無法啟動
接線錯誤：信號正負極接反、接線虛接或斷線，電流信號（4-20mA）未按正確極性接線
負載不匹配：執行器輸入阻抗與模塊輸出阻抗不兼容，超出模塊驅動能力
2. 配置與編程問題
信號類型配置錯誤：模塊未在控制器中設置正確輸出類型（如實際需輸出4-20mA，卻配置為0-10V）
控制指令未下發：系統未生成有效控制指令，或指令地址與模塊地址不匹配
程序邏輯異常：控制算法出錯、模塊被禁用（如PLC程序中未激活輸出功能）
3. 模塊與環境因素
模塊硬件損壞：內部芯片燒毀、輸出通道故障，多由過壓、過流或靜電沖擊導致
環境干擾：工業場景中強電磁干擾（如變頻器、電機）影響模塊信號輸出
模塊過載保護：輸出電流超過額定值，模塊觸發過載保護并停止輸出
現代模塊故障排查步驟
第一步：基礎檢查
檢查供電：使用萬用表測量模塊供電電壓，確認符合額定要求（如24V DC），重新插拔電源線排除松動
核對接線：對照模塊手冊，確認信號正負極、負載接線正確，替換屏蔽雙絞線排查斷線問題
測試負載：斷開執行器，接入標準負載電阻（如電流信號接250Ω電阻），觀察模塊是否恢復輸出
第二步：配置驗證
檢查系統配置：登錄控制器，確認模塊地址、信號類型、輸出范圍配置與實際需求一致
強制輸出測試：通過上位機發送固定控制指令（如4-20mA的12mA、0-10V的5V），觀察模塊是否響應
