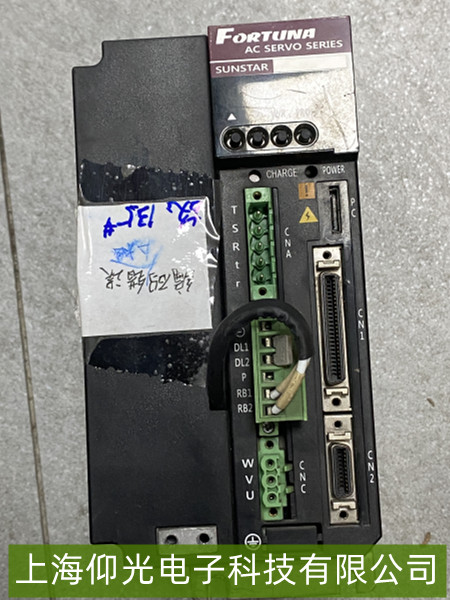

FORTUNA福圖納伺服驅動器編碼器故障維修
一、核心故障表現
FORTUNA伺服驅動器編碼器故障通常直接導致電機運行異常，典型現象包括：

運動失控：電機抖動、爬行或突然失速（因反饋信號缺失，驅動器無法精準控制位置/速度）；
報錯提示：面板顯示“編碼器錯誤”“反饋信號異常”等代碼（不同型號代碼可能差異，需參考手冊）；
定位偏差：執行機構（如絲桿、導軌）位置與指令值嚴重不符，影響加工/設備精度。

二、常見故障根源

電氣連接問題：編碼器線纜長期彎折、拉扯易導致內部導線斷裂，或連接器氧化/松動（尤其在震動環境中）；電磁干擾（如附近變頻器、大功率電纜未隔離）也可能污染反饋信號。

編碼器硬件損壞：碼盤（玻璃或金屬材質）因碰撞劃傷、油污覆蓋，或內部光電傳感器/磁頭老化失效（常見于長時間高溫運行的設備）。

機械損傷：安裝時聯軸器未校準（偏心＞0.1mm）或軸向受力過大，直接壓壞編碼器碼盤；灰塵/金屬屑進入編碼器內部造成卡阻。

三、快速診斷與維修要點

基礎排查：斷電后檢查線纜外觀（重點觀察插頭針腳是否氧化、線皮是否破損），重新插拔連接器確保接觸良好；用萬用表測量編碼器供電電壓（通常為5V±5%，若電壓異常需查驅動器輸出電路）。

深度檢測：若外觀正常但故障依舊，需用示波器檢測編碼器輸出信號波形（如方波是否畸變、幅值是否達標）——若信號缺失或雜亂，則編碼器硬件損壞概率極高。

維修方案：輕微接觸不良可通過清潔/重新壓接解決；若碼盤劃傷或內部電路故障，需更換同型號編碼器（型號差異會導致驅動器不識別）；維修后必須通過驅動器“零點校準”功能重置基準位置，確保反饋與實際運動同步。
