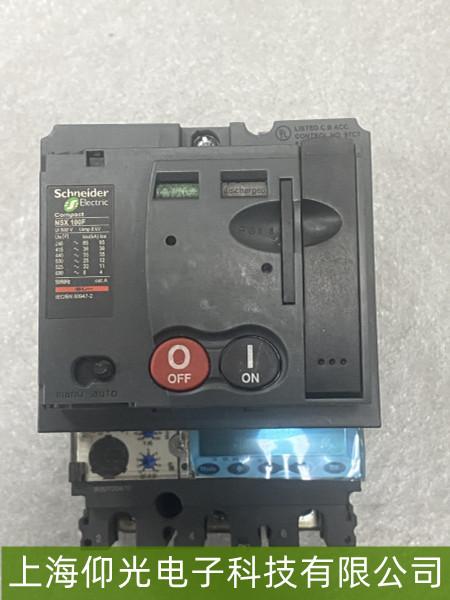

施耐德NSX 100F斷路器無法合閘故障的維修指南
一、故障現象與核心原因
施耐德NSX 100F斷路器無法合閘時，常見表現為操作手柄無法推至“合閘”位置（卡滯或自動彈回），或合閘后瞬間跳閘�？赡茉虬ǎ�
機械問題：操作機構卡澀（如連桿變形、彈簧未復位）、分合閘脫扣機構未復位、手柄轉軸銹蝕或缺乏潤滑；
保護功能觸發：過載（長延時）、短路（瞬時）或接地故障（如剩余電流保護）導致斷路器鎖定，脫扣指示窗彈出；
電氣故障：欠壓脫扣器（UVT）未得電（控制電壓不足）、分勵脫扣器（MX）誤動作、熱磁脫扣器未復位；
控制回路異常：合閘按鈕損壞、接線松動（如控制端子1-2接觸不良）、輔助觸點接觸不良；
外部負載問題：負載側短路（如電機繞組故障）、過載運行或接地，觸發斷路器保護鎖定。
二、基礎排查步驟
觀察與初步檢查
確認斷路器狀態：手柄是否處于“分閘”位置（未完全復位可能導致合閘失�。�，檢查是否有機械卡滯（推手柄時阻力大或異響）；
查看脫扣指示：若面板紅色故障窗彈出，說明因過載/短路/接地保護動作，需先排除負載故障再復位（按復位按鈕）；
檢查操作環境：手柄轉軸是否生銹（可噴少量潤滑劑），操作機構是否有異物卡�。ㄈ缁覊m、金屬屑）。
驗證保護與脫扣狀態
若脫扣指示彈出，優先排查負載側：檢查電機、線路是否短路（用萬用表測絕緣電阻＞1MΩ），或過載運行（如電機電流超額定值）；
欠壓脫扣器（UVT）問題：若斷路器依賴控制電源合閘（如UVT動作電壓為額定電壓70%以下），用萬用表測控制回路電壓（如AC 220V/DC 24V是否正常）。
檢查控制回路
測試合閘按鈕及接線：確認合閘按鈕無損壞（短接按鈕兩端測試能否合閘），控制端子（如1-2）接線是否松動（用萬用表測通斷）；
輔助觸點檢測：合閘時輔助常開觸點應閉合導通（用萬用表測量通斷），接觸不良需打磨或更換。
三、深入診斷與維修
機械部件處理
拆開操作機構外蓋（斷電�。瑱z查連桿是否變形、彈簧是否斷裂（如合閘彈簧未儲能），調整或更換損壞件；
清理機構內部灰塵，潤滑轉軸及鉸鏈（使用硅基潤滑脂），避免摩擦阻力過大。
電氣元件檢測
欠壓脫扣器（UVT）：測量線圈電阻（正常值參考說明書，如10kΩ左右），阻值無窮大則線圈斷路，需更換；
熱磁脫扣器：手動按下脫扣按鈕（側面復位鈕），排查負載短路后復位；
分勵脫扣器（MX）：若誤動作，檢查遠程控制信號是否解除（如PLC輸出點）。
負載側排查
斷開負載（如電機電纜），嘗試空載合閘——若正常，則故障在負載側（如電機繞組短路，用絕緣電阻表測相間/對地絕緣）。
四、維修后驗證
修復后先空載合閘（低電壓測試），觀察手柄是否能順利推至“合閘”位置并保持；逐步加載負載（如電機），測試合閘可靠性。若仍無法解決，需聯系施耐德官方售后（提供斷路器序列號），避免自行拆解滅弧室等核心部件引發安全風險。
