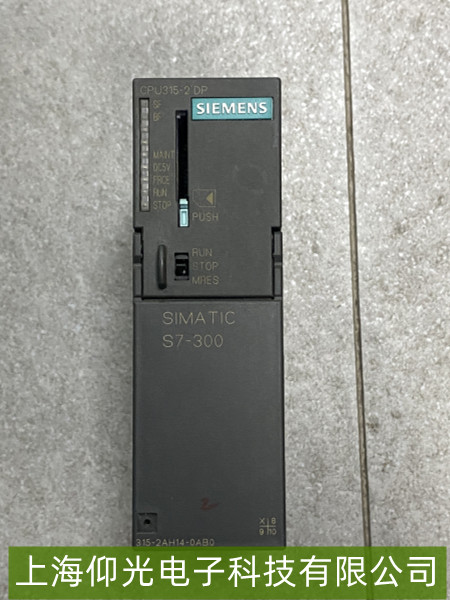

西門子SIMATIC S7-300 CPU模塊通訊中斷故障維修指南
西門子S7-300 CPU模塊作為工業自動化控制系統的核心，通訊中斷故障（如PROFIBUS DP網絡斷連、MPI/PROFINET通訊失敗、模塊無響應等）會直接影響生產線的穩定運行。以下從故障現象、排查步驟及維修方法展開說明。
通訊中斷通常表現為：HMI/PLC無法讀寫CPU數據（如變量無更新）、編程軟件（STEP 7）無法在線連接CPU、DP從站（如ET200、變頻器）掉站報警（如“DP從站丟失”）、CPU面板指示燈異常（如BF/FRCE燈紅色閃爍或常亮）。
基礎硬件檢查
模塊狀態：觀察CPU及通訊模塊（如CP343-1用于以太網，CP342-5用于PROFIBUS）的指示燈——BF（總線故障）紅閃表示通訊協議錯誤，SF（系統故障）紅亮可能為硬件損壞，LINK/ACT燈（DP/以太網模塊）不亮則物理鏈路未通。
接線與端子：檢查通訊線纜（如PROFIBUS DP的紫色雙絞線、以太網的RJ45線）是否松動、破損或接反（如DP插頭的終端電阻開關位置錯誤，首尾站需撥至“ON”，中間站撥至“OFF”）。
電源供應：確認CPU及通訊模塊的24V DC供電正常（電壓范圍20.4~28.8V），電源模塊輸出穩定無波動。
通訊參數與配置驗證
協議與地址：核對CPU及從站的通訊協議（如PROFIBUS DP地址是否唯一，PROFINET的IP地址是否沖突），STEP 7中組態的波特率（如DP默認1.5Mbps）、站地址需與硬件完全一致。
模塊兼容性：檢查通訊模塊（如CP343-1）固件版本是否與CPU兼容（舊版本可能不支持新功能），可通過STEP 7在線更新固件。
環境與干擾排查
電磁干擾：通訊線纜是否與動力電纜（如380V動力線）平行敷設（需保持≥20cm間距），是否未使用屏蔽雙絞線或屏蔽層未可靠接地（單端接地，避免形成回路）。
溫度與濕度：CPU模塊工作環境溫度需在0~60℃（特殊型號可能更嚴苛），濕度≤95%（無凝露），高溫或潮濕可能導致電子元件性能下降。
三、深度維修方法
硬件替換測試
若懷疑CPU或通訊模塊損壞（如指示燈無規律閃爍、更換線纜后仍無通訊），可用同型號備件替換測試（如將故障CP342-5模塊換至其他正常站點，確認是否為模塊本身故障）。
通訊鏈路診斷
使用西門子專用工具（如“PRONETA”網絡分析儀）檢測PROFIBUS DP網絡的拓?fù)浣Y(jié)構、終端電阻狀態及信號質量（如信號衰減是否超限）；對于以太網通訊，通過“Ping”命令測試CPU IP地址是否可達，或通過STEP 7的“診斷緩沖區”查看具體錯誤代碼（如“16#100C”表示DP從站響應超時）。
軟件與參數修復
若因組態錯誤導致中斷（如STEP 7中刪除了從站但未下載配置），需重新下載正確的項目程序至CPU；若通訊模塊參數（如DP的“波特率自動識別”未啟用），需手動匹配參數并下載。
四、預防與維護建議
定期檢查通訊線纜的屏蔽層接地及物理連接（建議每季度一次）；
避免CPU長時間高溫運行（清理散熱孔灰塵，確保通風良好）；
修改通訊參數（如IP地址、DP地址）后必須下載配置并重啟CPU；
備份項目程序及硬件配置（通過STEP 7的“存儲卡”或“在線備份”功能）。
