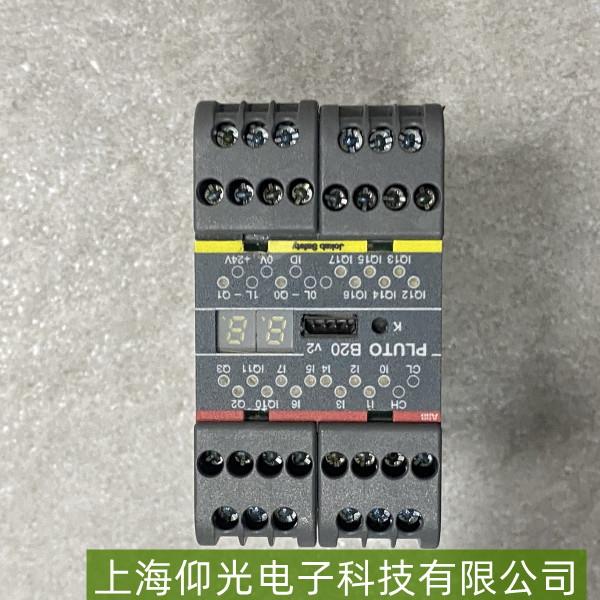

ABB安全繼電器“指示燈不亮”故障維修指南
一、故障典型表現
ABB安全繼電器（如常見的PNOZ系列、SIL3認證型號）“指示燈不亮”時，通常伴隨以下現象：
無狀態指示：繼電器面板上的電源指示燈（如綠色）、通道狀態燈（如黃色/紅色）均熄滅，或僅部分燈異常（如電源燈亮但通道燈不亮）；
功能失效：關聯的安全設備（如急停按鈕、安全門鎖）無法觸發停機保護，或控制系統報“安全回路斷開”故障；
外部表現：若繼電器為控制回路核心元件，可能導致設備無法啟動或突然停機。
二、基礎排查步驟
電源檢查：
確認繼電器供電正常：用萬用表測量輸入電壓（常見為24V DC或230V AC，需嚴格匹配型號規格），檢查電源模塊輸出是否穩定（波動范圍±10%）。若電壓為0V或遠低于額定值，需排查電源線是否斷路、熔斷器是否熔斷（如24V回路中的0.5A保險絲）。
檢查接線端子：確認電源線（L+/L-或+/-）與繼電器輸入端子連接牢固，無松動、氧化或虛接（可用螺絲刀緊固后復測電壓）。
指示燈自身檢查：
目視觀察指示燈LED是否損壞（如燈珠發黑、燈座接觸不良）�？赏ㄟ^短接測試（若繼電器支持強制點亮功能，按手冊操作驗證指示燈電路是否正常）或替換同型號繼電器對比判斷。
三、深入維修方法
內部電路故障：
若電源輸入正常但指示燈仍不亮，可能是繼電器內部電源轉換模塊故障（如DC-DC降壓電路損壞）或指示燈驅動電路異常。需用萬用表檢測繼電器內部關鍵點電壓（如電源模塊輸出端是否為指示燈工作電壓，通常LED需2-3V正向壓降），或拆開外殼（需專業技能）檢查焊點是否脫焊、元件（如電阻、電容）是否燒毀。
注意：非專業人員不建議自行拆解，避免破壞密封性或靜電損壞敏感元件。
通道故障聯動：
部分ABB安全繼電器的指示燈依賴安全通道（如急停回路、光幕信號）的閉合狀態。若所有通道均未接通（如急停按鈕未按下或安全門鎖斷開），指示燈可能保持熄滅。需檢查安全輸入回路（如端子X1/X2的接線）是否導通（用萬用表測通斷），并確認外部安全設備（如按鈕觸點、門鎖開關）無機械卡死或損壞。
參數/配置錯誤：
若繼電器支持編程設置（如通過PASvisu軟件配置通道邏輯），需檢查是否誤設置了“指示燈禁用”功能，或通道邏輯與實際接線不匹配（如將常開觸點誤接為常閉）。
四、維修后驗證
修復后需進行以下測試：
通電后觀察電源指示燈是否常亮（確認供電正常）；
模擬安全輸入信號（如按下急停按鈕或閉合安全門鎖），檢查對應通道指示燈是否按邏輯點亮（如故障時紅燈亮，復位后綠燈亮）；
聯動設備測試：確認安全繼電器能正常觸發停機保護（如按下急停后設備立即斷電）。
