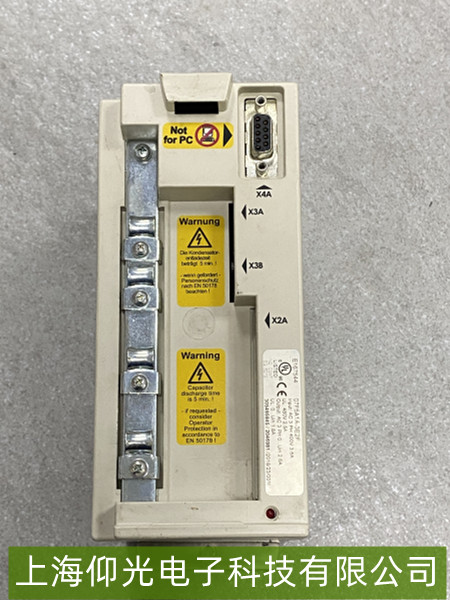

KEB科比變頻器 07F5A1A-3E2F上電無反應維修
一、故障核心原因分析
上電無反應（通電后無顯示、無任何指示燈亮起，無啟動跡象）通常與電源輸入、主控電路或關鍵硬件損壞相關，具體可能原因包括：
電源輸入問題：外部供電電壓異常（如缺相、電壓過低/過高）、電源線接觸不良或熔斷器熔斷；
主控板電源模塊故障：變頻器內部開關電源（為控制板、驅動板供電）損壞，無法輸出穩定的5V/12V/24V等直流電壓；
關鍵硬件損壞：主控芯片（如MCU）、整流橋、儲能電容（如大容量電解電容）擊穿或老化失效；
保險與保護機制觸發：輸入側保險絲熔斷（如總電源保險或模塊保護保險）、過壓/過流保護電路動作導致無輸出；
二、基礎排查步驟
檢查外部供電
用萬用表測量變頻器輸入電源（通常為三相380V或單相220V，參考型號銘牌），確認電壓值在額定范圍內（如三相380V±10%）；檢查電源線是否松動、破損，確認斷路器/空氣開關未跳閘；
若為三相供電，需檢查是否存在缺相（用萬用表測三相電壓是否平衡，任意一相缺失則可能導致無反應）。
觀察直觀狀態
檢查變頻器操作面板（如有）是否有指示燈（如電源燈、故障燈）亮起——若所有燈均不亮，優先排查電源輸入或主控板供電；若故障燈亮起（如紅色報警燈），需記錄具體故障代碼（部分型號通過指示燈閃爍次數提示）。
查看變頻器外殼是否有明顯燒焦痕跡（如電容鼓包、線路板燒黑）、異味（絕緣材料燒蝕味），此類情況可能直接指向硬件損壞。
檢查保險與保護器件
打開變頻器上蓋（斷電并等待電容放電5分鐘以上，避免觸電），檢查主回路保險絲（通常位于輸入端附近）是否熔斷（目測保險絲玻璃管是否發黑、斷裂）；若熔斷，需更換同規格保險絲并排查短路原因（如整流橋擊穿、負載短路）。
三、深度維修方法
若基礎排查未解決，需進一步檢測內部電路：
專業技術人員使用萬用表測量主控板關鍵直流輸出電壓（如5V、12V、24V，參考電路圖標識），若無輸出或電壓偏差過大（如5V實際僅2V），說明開關電源損壞（常見于開關管、整流二極管或PWM控制芯片故障）；
檢查電源模塊輸入端（通常為直流母線電壓，如310V直流）是否正�！糨斎胫绷麟妷喝笔В赡苁钦鳂颍▽⒔涣麟娹D(zhuǎn)換為直流電）損壞（用萬用表測整流橋二極管正向/反向電阻，正常應為單向?qū)ǎ?/span>
檢查關鍵硬件組件
檢測主控芯片（如MCU）供電引腳電壓（通常為3.3V/5V），若無供電則芯片無法啟動；檢查大容量電解電容（位于直流母線或控制板附近）是否鼓包、漏液（老化電容可能導致電壓不穩定）；
若懷疑整流橋或逆變模塊（IGBT）損壞，需用絕緣電阻表或萬用表高級功能檢測其通斷狀態（如整流橋正向電阻應低，反向電阻應高；IGBT需測門極-發射極阻值是否符合規格）。
復位保護電路
部分變頻器因過壓/過流保護鎖定（如制動單元故障導致直流母線過壓），需通過復位按鈕（如有）或斷電重啟解除保護；若復位后仍無反應，可能是保護電路元件（如壓敏電阻、穩壓管）損壞，需更換。
