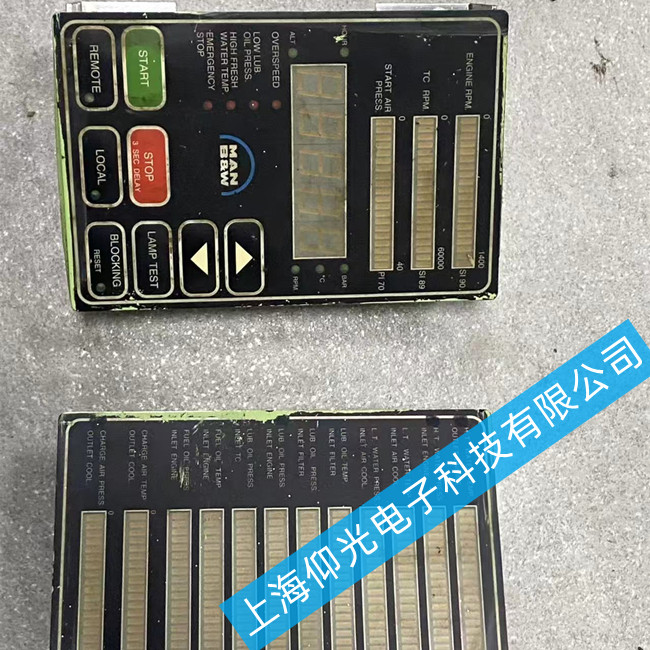

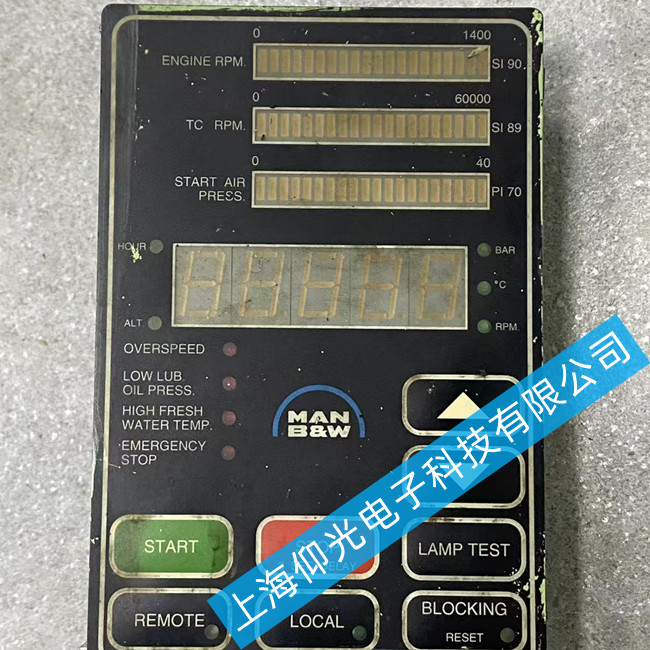

MAN控制面板維修MBD NR.1689061-9無顯示故障維修
一、 故障現象與初步判斷
MBD NR.1689061-9控制面板的“無顯示”故障通常表現為以下幾種形態：
完全黑屏：上電后屏幕無任何背光，指示燈不亮，按鍵無反應。
有背光無內容：屏幕有微弱的背光（或指示燈亮），但無字符、數字或圖形顯示。
顯示異常：屏幕出現亂碼、花屏或顯示內容殘缺不全。
初步判斷：若面板指示燈完全不亮，通常指向電源模塊或供電線路故障；若指示燈亮但無顯示，則需重點排查顯示驅動電路或主控芯片。
二、 故障原因深度分析
根據工業控制面板的通用原理及MAN設備的特性，導致“無顯示”故障的原因可歸納為以下四類：
1. 電源供應異常
外部供電故障：控制面板的24V直流輸入電源異常（如電壓過低、過高或紋波過大），導致內部DC-DC轉換電路無法工作。
內部電源模塊損壞：面板內部的電源管理芯片（PMIC）、濾波電容（特別是電解電容鼓包）或保險絲熔斷，導致核心電壓（如5V、3.3V）缺失。
電源接口接觸不良：電源端子松動或氧化，造成供電時斷時續。
2. 硬件連接與物理?yè)p傷
排線/信號線故障：連接主板與顯示屏的柔性排線（FPC）因長期震動導致斷裂、接觸不良或金手指氧化。
顯示屏本體損壞：液晶屏（LCD）因外力撞擊、高溫或老化導致內部燈管/背光LED損壞，或液晶驅動芯片失效。
控制卡故障：主控板上的顯示驅動芯片（如驅動三極管、驅動IC）損壞，或CPU無信號輸出。
3. 軟件與系統設置
系統死機/崩潰：控制面板的嵌入式系統因程序跑飛或內存溢出導致“假死”，無法響應顯示指令。
參數設置錯誤：如對比度、亮度被誤調至最低，或顯示模式設置不當導致“看似無顯示”。
固件版本沖突：系統軟件版本與硬件不兼容，導致顯示驅動無法正常加載。
4. 環境與干擾因素
電磁干擾（EMI）：在強電磁場環境下，高頻干擾信號串入顯示電路，導致顯示異常或黑屏。
溫濕度影響：高溫導致元器件熱穩定性下降，或濕度過大導致內部電路板腐蝕、短路。
