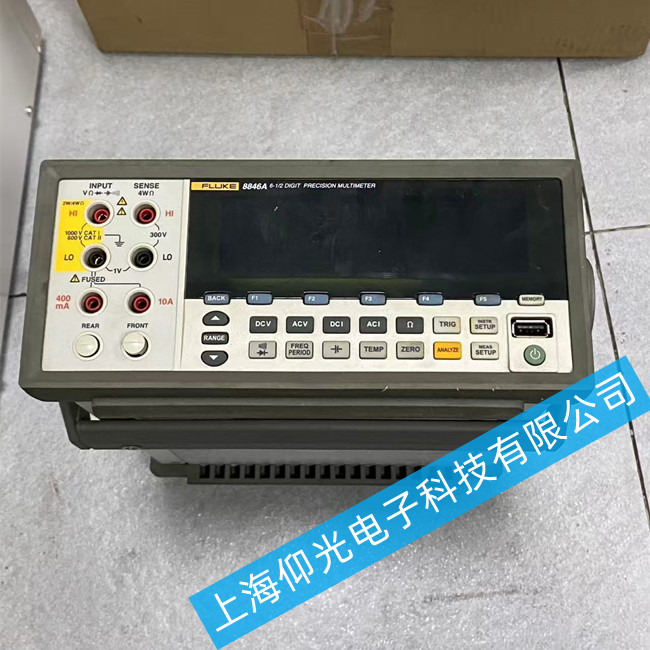

FLUKE福祿克臺式測量?jī)x維修 8846A測試不準維修方法
FLUKE福祿克臺式測量?jī)x維修常見故障現象與原因分析
當8846A出現測量不準確時，通常表現為以下幾種現象，其背后原因涉及硬件、軟件及環境等多個層面。
1. 讀數超差或漂移
現象：測量電壓、電流或電阻時，讀數與實際值存在明顯偏差，且超出儀器標稱的精度范圍（如直流電壓準確度±0.0024%）。
原因分析：
內部基準源老化：儀器內部的電壓基準源（如LM399）或恒流源電路老化，導致基準電壓/電流偏移，直接影響ADC（模數轉換器）的轉換精度。
關鍵元器件損壞：主板上的精密電阻、運算放大器或三極管（如恒流源部分的驅動管）性能劣化或損壞，導致信號調理電路增益異常。
校準數據丟失：儀器內部的EEPROM存儲的校準系數因斷電或干擾而丟失或損壞，導致儀器無法進行正確的數學補償。
2. 特定檔位失效
現象：僅在某一個或幾個量程（如直流電壓1V檔、100mV檔）無法測量或讀數異常，而其他檔位正常。
原因分析：
量程切換繼電器故障：用于切換量程的繼電器觸點氧化或粘連，導致信號無法正確接入。
輸入保護電路損壞：輸入端的過壓保護元件（如TVS管、壓敏電阻）擊穿，導致信號被短路或衰減。
量程電阻網絡異常：分壓電阻或分流電阻網絡中的某個電阻開路或阻值變化，導致分壓/分流比錯誤。
3. 讀數跳變或噪聲大
現象：讀數不穩定，末位數字頻繁跳動，無法穩定讀數。
原因分析：
電源紋波過大：內部開關電源或線性穩壓器濾波電容失效，導致供電噪聲過大，干擾模擬電路。
環境干擾：測試環境存在強電磁干擾（EMI），或測試線纜屏蔽不良，引入外部噪聲。
接觸不良：測試線纜插頭氧化、松動，或儀器內部接插件接觸不良。
維修案例參考
案例：直流電壓超差
故障現象：用戶送修一臺8846A，反饋直流電壓檔測量10V標準源時顯示9.89V，超差嚴重。
工程師檢測發現，儀器在直流校準時，1V和100mV檔位無法測量且報錯。
檢測主板恒流源部分，發現其中一個三極管的驅動電壓異常。
更換該三極管后，測量功能恢復正常，重新校準后通過測試。
