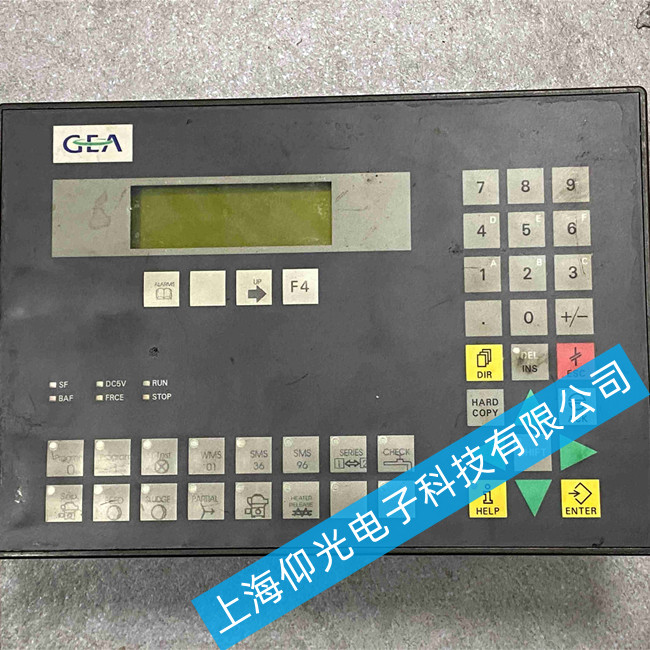

分油機GEA控制器維修SIMATIC C7-613液晶屏損壞故障維修
分油機GEA控制器專業維修流程與解決方案
針對上述故障，專業的維修服務商通常遵循“診斷-修復-測試”的標準化流程，確保維修質量。
1. 深度診斷與檢測
外觀檢查：首先目視檢查屏幕是否有裂痕、進水痕跡，以及排線接口是否松動。
電壓測量：使用萬用表測量電源板輸出的各路電壓（如3.3V、5V、12V、背光驅動電壓等），判斷電源模塊是否正常。
信號追蹤：使用示波器檢測主板輸出的LVDS信號波形，判斷主板圖像處理功能是否正常。若主板輸出正常但屏幕顯示異常，則故障點在邏輯板或液晶屏本身
。
2. 核心維修技術
電源板維修：對于黑屏故障，重點修復電源板上的開關電源電路，更換燒毀的保險管、開關管（MOSFET）及濾波電容。
邏輯板修復：對于花屏故障，若排線重插無效，需對邏輯板上的芯片進行補焊或更換。部分型號的邏輯板可通過更換伽馬芯片（Gamma IC）或重寫屏參（Panel Parameter）數據來修復。
主板級維修：對于因主板芯片虛焊導致的花屏，需使用BGA返修臺對主芯片或顯存進行重新植球和焊接
。
3. 備件更換策略
液晶模組更換：對于物理破損或液晶層老化的屏幕，需更換原裝或兼容的液晶顯示模組。在更換過程中，必須確保新模組的接口定義、分辨率及電壓與原裝一致。
觸摸屏更換：對于觸摸失靈且無法修復的情況，需更換觸摸屏（Touch Panel）。更換后需進行觸摸校準，確保操作精準
分油機GEA控制器維修注意事項
防靜電措施：液晶屏和主板上的CMOS芯片對靜電極為敏感，維修時必須佩戴防靜電手環，使用防靜電工作臺。
數據備份：在拆卸控制器前，務必通過編程電纜讀取并備份PLC程序及HMI組態數據。SIMATIC C7-613內部通常帶有存儲卡（MMC卡），切勿在帶電狀態下拔插，以免數據丟失或卡損壞
。
環境適應性：維修完成后，需進行高溫老化測試，確保設備在船舶機艙的高溫高濕環境下能穩定運行。
分油機GEA控制器維修常見故障：液晶屏老化亮度不夠提高亮度、上電花屏、白屏、黑屏、藍屏，不正常開機、不能觸摸、觸摸不準，按觸摸屏無反應或反應慢、內容錯亂、進不了系統界面、無背光、背光暗、有背光無字符、不能通信、按鍵無反應或損壞，電源板、高壓板故障，液晶屏、主板壞等等。
