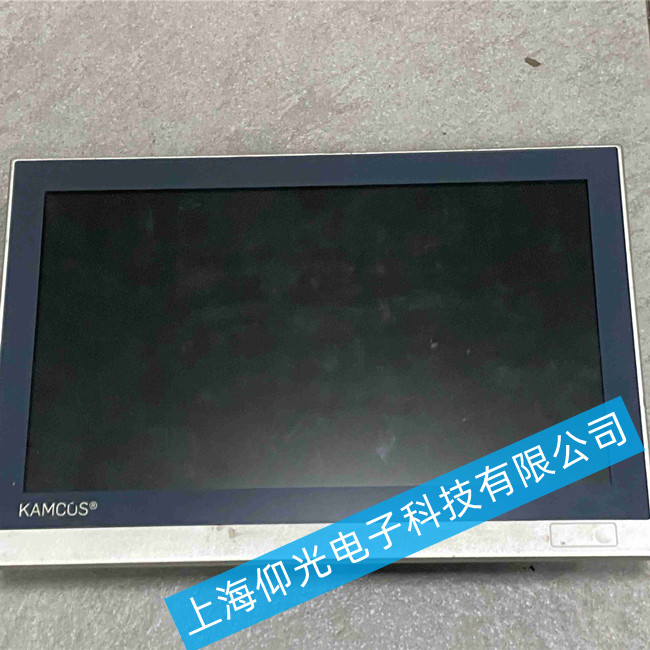

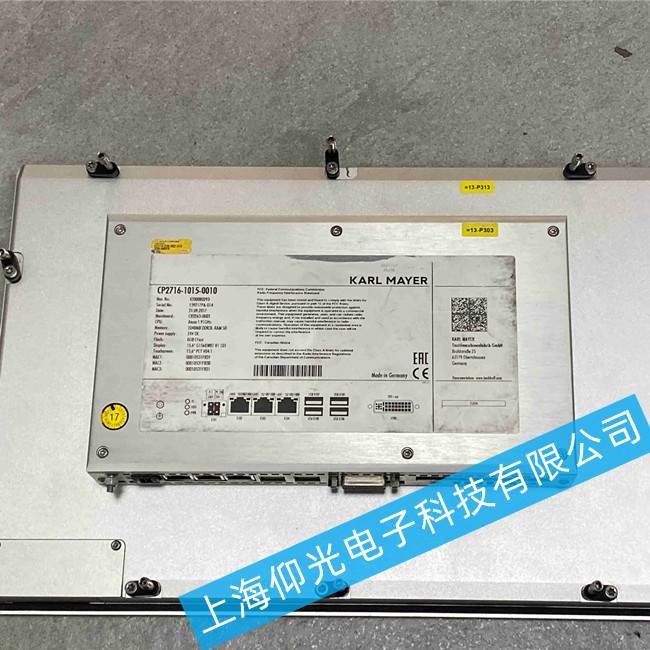

KAMCUS卡爾邁耶觸摸屏維修CP2716-1015-0010黑屏故障維修
一、 故障現象描述
核心癥狀：觸摸屏接入24V DC電源后，屏幕無任何顯示（全黑），部分機型運行指示燈可能閃爍或熄滅。
伴隨現象：可能伴有電源模塊發熱嚴重、內部保險絲熔斷、或上電瞬間有輕微“啪”聲后即無反應。
二、 故障原因深度分析
CP2716-1015-0010黑屏故障通常由硬件電路損壞引起，主要集中于以下四個模塊：
1. 電源板故障（最常見）
該型號采用內置開關電源模塊，將外部24V轉換為內部+5V、±15V及背光驅動電壓。工業電網波動或瞬間大電流沖擊易導致：
電源管理IC損壞：如LM2596等DC-DC芯片擊穿。
濾波電容失效：電解電容鼓包、漏液，導致輸出電壓紋波過大或電壓跌落。
整流二極管/場效應管擊穿：造成輸入短路，燒毀外部保險絲。
2. 高壓逆變板（背光板）故障
屏幕黑屏但用手電筒斜照能看到微弱圖像（俗稱“有影無光”），則判定為背光問題。
背光燈管老化/斷裂：燈管兩端發黑，無法點亮。
逆變器保護：高壓變壓器匝間短路或驅動MOS管（如D667）擊穿，導致電路進入過流保護狀態，無高壓輸出。
3. 主板核心電路故障
CPU或Flash芯片虛焊/損壞：因長期振動導致BGA焊點開裂，系統無法啟動。
主板供電線路斷路：主板上的貼片保險或電感燒斷，導致核心電壓缺失。
4. 連接線與外部因素
屏線接觸不良：連接主板與液晶屏的排線（LVDS線）氧化或松動。
環境因素：車間油污、冷凝水侵入屏內，造成線路板腐蝕短路。
