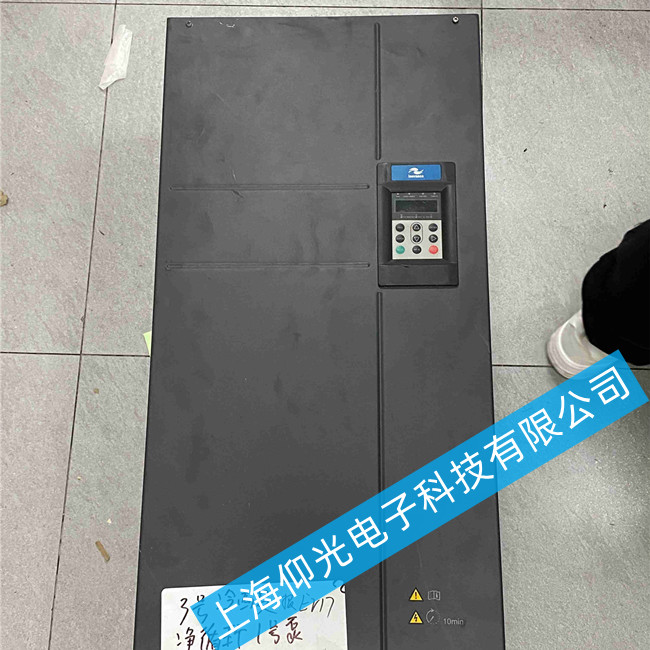

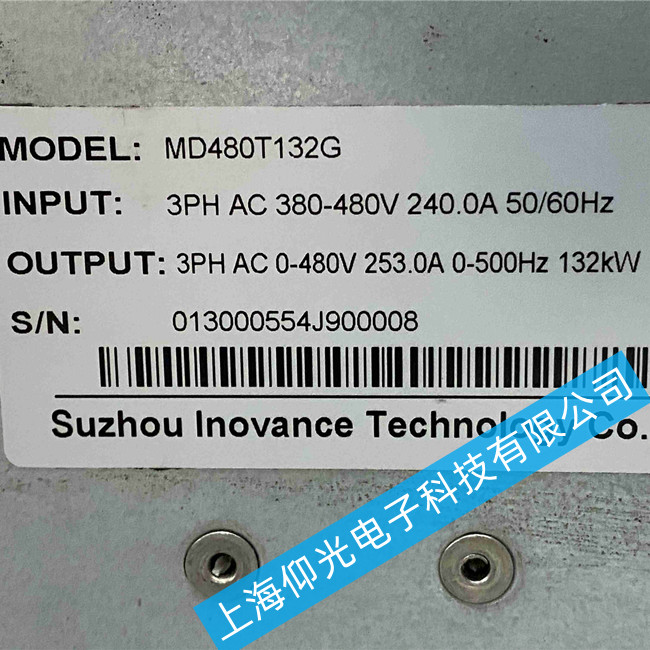

匯川變頻器維修MD480T132G模塊損壞故障維修方法
一、 故障現象與初步判斷
面板顯示：上電即報E.OC1（加速過流）、E.OC2（恒速過流）、E.OC3（減速過流）或E.Gnd（接地故障），復位無效。
物理外觀：打開機殼，常能聞到焦糊味，模塊表面可能炸裂或有燒蝕痕跡，驅動板上的驅動電阻或光耦可能燒黑。
靜態測量（斷電并確認母線電容放電完畢）：
使用萬用表二極管檔，紅表筆接直流母線負極（N），黑表筆依次測U、V、W輸出端。正常時應有約0.3-0.5V的二極管壓降。若某相壓降為0或接近0，說明該相下橋臂IGBT擊穿。
紅表筆接直流母線正極（P），黑表筆測U、V、W。正常應有壓降，若為0則說明上橋臂擊穿。
測量P與N之間電阻，若阻值極�。◣讱W姆），說明整流部分或逆變部分已嚴重短路。
二、 模塊損壞的深層原因排查
更換模塊前，必須徹底檢查以下電路，消除隱患：
驅動電路檢查：這是導致模塊損壞的最常見元兇。拆下驅動板（或拔掉驅動排線），重點檢查：
驅動光耦（如A7840/A786/A3120等）：測量輸入側與輸出側阻值，對比6路驅動通道的靜態電阻值，偏差過大者需更換。
驅動電阻：檢查G極串聯電阻（通常10-47Ω）和下拉電阻（通常10kΩ）是否變值或開路。
穩壓管：檢查G-E極間的雙向穩壓管（如18V）是否擊穿。
電源：上電（不裝模塊）測量各路驅動電壓，應為+15V左右（開通）和-5V至-8V（關斷），且6路電壓值一致。
負載與電機側檢查：
使用搖表（兆歐表）測量電機及電纜的絕緣電阻，應大于1MΩ，排除電機匝間短路或電纜破皮接地。
檢查機械負載是否有卡死現象，導致啟動瞬間轉矩過大。
