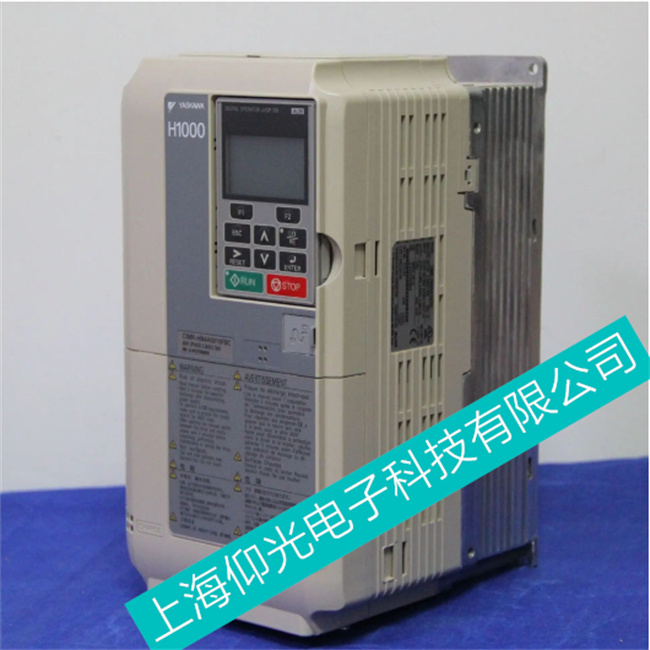

安川 H1000 變頻器維修指南

🔍 常見故障與排查方向

🛠️ 標準化維修流程

1. 安全隔離
   • 斷電后等待至少 10 分鐘，用萬用表測量直流母線電壓，確認低于 36V 再拆機，防止高壓觸電。
   • 做好防靜電措施，避免靜電擊穿主板芯片。
2. 外觀與硬件檢測
   • 檢查 IGBT 模塊、電解電容、電源板是否有鼓包、燒痕、腐蝕。
   • 測試風扇運轉情況，清理風道積塵。
3. 電路級維修
   • 模塊故障：更換同型號 IGBT 模塊，并同步檢測驅動電路，排除驅動芯片損壞。
   • 電容故障：更換鼓包 / 漏液的電解電容，注意極性與耐壓值。
   • 電源板故障：修復開關電源，或更換電源板，確保直流母線電壓穩定。
4. 參數與功能測試
   • 維修后恢復出廠參數，重新配置電機參數（自學習）。
   • 空載測試輸出電壓、電流，確認無報警后帶負載試運行，驗證動態性能。

⚠️ 重要提醒

• 安川 H1000 為重載型變頻器，內部電流大、熱量高，非專業人員嚴禁拆機，易導致模塊爆炸或二次損壞。
• 日常需定期清理風道、檢查風扇，避免積塵導致過熱故障

• 上海仰光電子維修變頻器常見故障現象有 ：整流模塊損壞、逆變模塊損壞、報警指示燈亮起、上電無顯示、顯示過電壓或欠電壓、顯示過電流或接地短路、 電源與驅動板啟動顯示過電流、空載輸出電壓正常、帶載后顯示過載或過電流等等。
