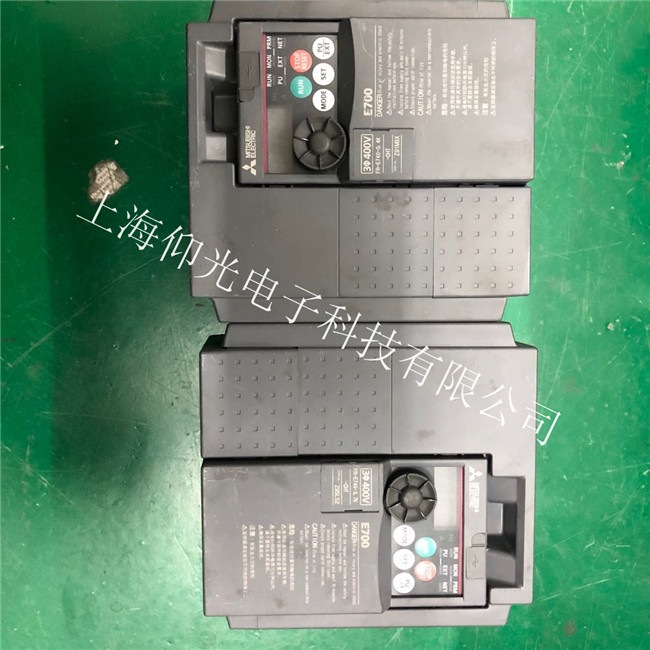

三菱變頻器維修之fr-e740變頻器報e.be制動晶閘管故障維修
三菱變頻器維修主要系列FR-V200、FR-A500、FR-A540、FR-A5AY、FR-A5AR、FR-A5AX、FR-E500、FR-F500、FR-F700、FR-S500、FR-S500E、FR-E700、FR-A700報警維修，過電流，過電壓，欠電壓，無顯示，輸出不平衡，IGBT損壞均可維修。
三菱變頻器停機后需要維護的項目
1、檢查變頻器內部電纜間的連接應正確、可靠
2、檢查變頻室的通風、照明設備，確保通風設備能夠正常運轉。
3、用帶塑料吸嘴的吸塵器徹底清潔變頻器柜內外，保證設備周圍無過量的塵埃。
4、檢查變頻器柜內所有接地應可靠，接地點無生銹
5、變頻器長時間停機后恢復運行，應測量變頻器(包括移相變壓器、旁通柜主回路)絕緣，應當使用2500V兆歐表。測試絕緣合格后，才能啟動變頻器
6、每隔半年(內)應再緊固一次變頻器內部電纜的各連接螺母
7、每次維護變頻器后，要認真檢查有無遺漏的螺絲及導線等，防止小金屬物品造成變頻器短路事故。特別是對電氣回路進行較大改動后，確保電氣連接線的連接正確、可靠，防止‘反送電’事故的發生。
8、檢查所有電氣連接的緊固性，查看各個回路是否有異常的放電痕跡，是否有怪味、變色，裂紋、破損等現象
上海仰光電子科技有限公司：三菱變頻器報故障E.UVT原因及處理方法大致可以分為三種：
三菱變頻器維修報故障E.UVT的維修方法：
檢測變頻器在運行過程中突然報變頻器過電壓，按復位鍵后在啟動還是一樣過電壓，檢查要點加速度是否緩慢，負荷是否有急速變化，是否急減速運轉。還需要適當?shù)恼{(diào)整失速防止動作水平，用以延長減速時間，或者增加制動單元。
維修三菱變頻器報故障E.UVT的方法之二：
變頻器在啟動的時候報變頻器過負載跳閘（電子過電流保護）。故障分析：如果電路中流過了額定輸出電流的150%以上電流，為了保護輸出晶體管，變頻器將停止輸出，檢查要點：加減速時間是否過短，轉矩提升的設定值是否過大，適用的變頻器是否功率偏小，電機是否在過載狀態下使用。
三菱變頻器報故障E.UVT維修方法之三：
單板測試變頻器，通電報故障過電壓，造成故障過電壓保護可能原因是電壓或電流出現故障，這時對三菱變頻器維修建議找專業的維修公司。
上海仰光是專業的三菱變頻器維修公司，三菱變頻器中包括FR-V200、FR-A500、FR-A540、FR-A5AY、FR-A5AR、FR-A5AX、FR-E500、FR-F500、FR-F700、FR-S500、FR-S500E、FR-E700、FR-A700系列變頻器維修，包括過電流，過電壓，欠電壓，無顯示，輸出不平衡，IGBT損壞等一系列故障變頻器維修
錯誤代碼 故障類型 錯誤原因 變頻器維修方法
E.OC1 加速中過電流斷路 加速運行中當變頻器輸出電流達到或超過大約額定電流的200%時保護回路動作停止變頻器輸出 延長加速時間
E.OC2 定速中過電流斷路 定速運行中當變頻器輸出電流達到或超過大約額定電流的200%時保護回路動作停止變頻器輸出 取消負荷的急速變化
E.OC3 減速中過電流斷路 減速運行中加速低速運行之外當變頻器輸出電流達到或超過大約額定電流的200%時保護回路動作停止變頻器輸出 延長減速時間檢查制動動作
E.OV1 加速中再生過電壓斷路 因再生能量使變頻器內部的主回路直流電壓超過規定值保護回路動作停止變頻器輸出電源系統里發生的浪涌電壓也可能引起動作 縮短加速時間
E.OV2 定速中再生過電壓斷路 因再生能量使變頻器內部的主回路直流電壓超過規定值保護 回路動作停止變頻器輸出電源系統里發生的浪涌電壓也可能引起動作 取消負荷的急速變化，請根據需要使用制動單元或提高功率因數變換器FR-HC。
E.OV3 減速停止中再生過電壓斷路 因再生能量使變頻器內部的主回路直流電壓超過規定值保護回路動作停止變頻器輸出電源系統里發生的浪涌電壓也可能引起動作 延長減速時間使減速時間符合負荷的轉動慣量，減少制動頻度。請根據需要使用制動單元或提高功率因數變換器FR-HC。
E.THM 電機過負荷斷路(電子過流 保 護 )(注1) 當變頻器的內置電子過流保護檢測到由于過負荷或定速運行時冷卻能力降低引起電機過熱時停止變頻器輸出多極電機或兩臺以上電機運行時請?jiān)谧冾l器輸出側安裝熱繼電器 減輕負荷 定轉矩電機時將Pr.71設定為定轉矩電機
E.THT 變頻器過負荷斷路(電子過流 保 護 ) (注1) 如果電流超過額定電流的150%而未發生電流斷路200%以下)時為 保 護 輸出晶體管用反時限特性使電子過流 保 護 動作停止變頻器輸出 減輕負荷
E.FIN 散熱片過熱 如果散熱片過熱溫度傳感器動作使變頻器停止輸出 周圍溫度調節到規定范圍內
E.BE 制動晶體管報警 由于從電機返回的再生能量太大使制動晶體管發生異常檢測出制動晶體管異常在此情況下變頻器電源立刻關斷 制動的使用頻度是否合適
E.GF 輸出側接地過電流 保 護 變頻器啟動時變頻器的輸出側負荷發生接地故障對地有漏電流時變頻器的輸出停止 排除接地的地方
E.OHT 外部熱繼電器動作 為防止電機過熱安裝在外部熱繼電器或電機內部安裝的溫度繼電器動作時，接點打開。使變頻器輸出停止即使繼電器接點自動復位變頻器不復位就不能重新啟動 降低負荷和運行頻度
E.OLT 失速防止 當失速防止動作運行頻率降到0時失速防止動作中顯示OL 減輕負荷
E.OPT 選件異常 當發生內置選件功能上的異常通訊選件的通訊異常等時變頻器停止輸出網絡模式時若本站為解除狀態則變頻器停止輸出
E.PE 參數記憶異常 存儲的參數里發生異常例E2PROM故障
E.PUE 參數單元脫落 當Pr.75設定在“2”“3”“16”或“17”狀態下拆開PU使變頻器和PU之間的通訊中斷變頻器的輸出停止用RS-485通過PU接口通訊當Pr.121“9999”時如果連續發生通訊錯誤次數超過允許再試次數變頻器的輸出將停止 牢固安裝好操作面板FR-PA02-02和FR-PU04
E.RET 再試次數超出 如果在再試設定次數內運行沒有恢復此功能將停止變頻器的輸出 處理該異常之前一個的異常
E.CPU CPU 錯誤 如果內置CPU算術運算在預定時間內沒有結束變頻器自檢將發出報警并且停止輸出
E. 3 選件異常 使用變頻器專用的通信選件時設定錯誤或接觸接口不良時變頻器停止輸出 將通信選件的連接確實連接上
E. 6 CPU 錯誤 內置CPU的通信異常發生時變頻器停止輸出
E.LF 輸出欠相 保 護 當變頻器輸出側(負荷側)三相(UVW)中有一相斷開時此功能停止變頻器的輸出 正確接線 確認Pr.251輸出欠相 保 護 選擇的設定值
E.FN 風扇故障 變頻器內含有一冷卻風扇當冷卻風扇由于故障或運行與 Pr.244“冷卻風扇動作選擇”的設定不同時操作面板上顯示FN 更換風扇
OL 失速防止過電流
