  偉肯變頻器維修常見故障：

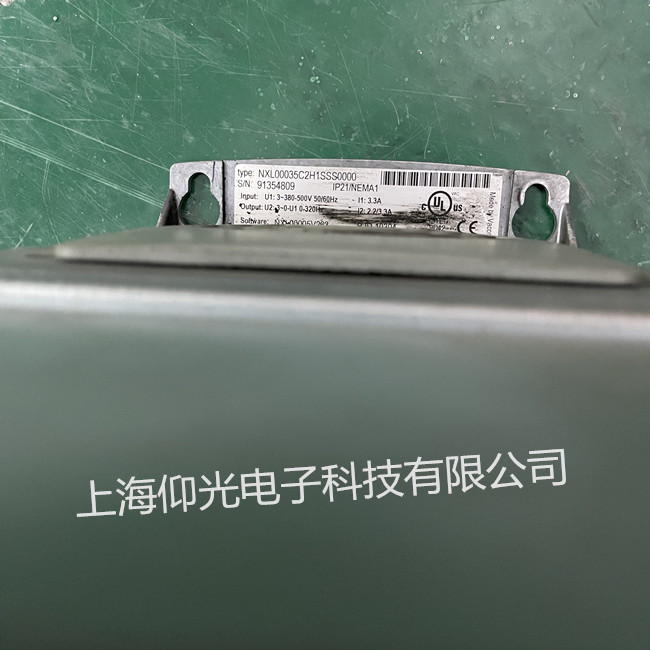

1.偉肯變頻器NX00035C2H1，出錯報警代碼13，查手冊是低溫報警，低四十度報警，現在環境溫度是兩攝氏度，請問應該怎么處理？

答：可能里面的溫度傳感器有故障，溫度傳感器在散熱板上，建議先查看變頻器上面的溫度。所有品牌的變頻器都會通過面板調參數，在面板顯示變頻器的底板溫度，看底板的溫度，假設現場溫度才兩度，但是我底板溫度才負十幾度，那要么是溫度傳感器壞了，或者溫度傳感器線性不良；如果底板溫度兩度，那可能是參數設置錯了，因?yàn)橛行┳冾l器里面可以調低溫報警參數。

2.變頻器停電前正常，無運行信號，但是報過流請問什么原因？

應該互感器有問題。假設變頻器通電，就報過流，三個互感器有一個引腳輸出電流最高，就會報過流，檢查一下互感器

3.請問變頻器輸入端串入燈炮會不會炸模塊？

答：不一定。變頻器輸入串燈泡只是做充電，模塊那邊有個P+（直流母線正極），把模塊正極的電源串兩個燈泡在直流母線，保證炸不了。一般情況下，像維修ABB的大變頻器， 在IGBT的模塊正極，和直流母線上的，串兩個燈泡，到整流出來的電容兩端的正極，也就是說這兩個燈泡，串個電容在IGBT之間，保證不會炸模塊。如果先給大電容充電，充好之后，模塊短路了，大電容放電，絕對會炸。

所以，一般如果觸發板有問題，把IGBT直流母線的正極斷開，整流橋向電容充電，電容充電之后，再把電送到IGBT，電容和直流母線的正極之間串聯兩個燈泡就可以了。一般我們在維修大功率變頻器，都會串兩個大燈泡，或電阻絲的那種電爐。串個電爐，如果驅動有問題，觸發電路有問題，IGBT就不會炸，最多電爐紅起來。

4.變頻器的IGBT擊穿主要有什么原因？

答：檢查是不是馬達接錯了，輸入輸出接錯了，還要看是不是新變頻器，假設是老變頻器，IGBT容易壞的，用的IGBT質量一般，一到兩年沒壞就是正常的。

5.請問變頻器過電流應該如何調節？

答：變頻器報過流有很多種類，有加速的時候報過電流，有恒速的時候報過電流，有減速的時候報過電流，報過電流需要去查馬達的原因還是變頻器的原因。假設變頻器通電就報過電流，可能個電流互感器輸出引腳電壓特別高，所以通電就報過電流，已經超越了變頻器能修正的范圍，假設變頻器合閘，馬上就報過電流，這里面有兩個原因，一個IGBT，一個是變頻器的三組電流互感器里有一組電壓特別高，這就是通電的時候報過電流；還有一按運行，能走到3Hz~5Hz，再報過電流，有可能是參數設定的問題，參數設定的時候是不是輸出扭矩太小，電機電流設置不準確，最高頻率設置不準確，電機電壓設置不準確。

6.變頻器帶負載偶爾轉不起來，頻率7Hz左右上不去，請問是什么問題？

答：變頻器帶負載偶爾轉不起來可能的原因是輸出扭矩太低，變頻器給它50Hz，但只跑到7Hz就上不去了，證明過載，電機過載了，或者是扭矩輸出太小，導致頻率提不上去，另外也有可能是電機參數沒設置好，檢查一下電機的參數是否設置準確。

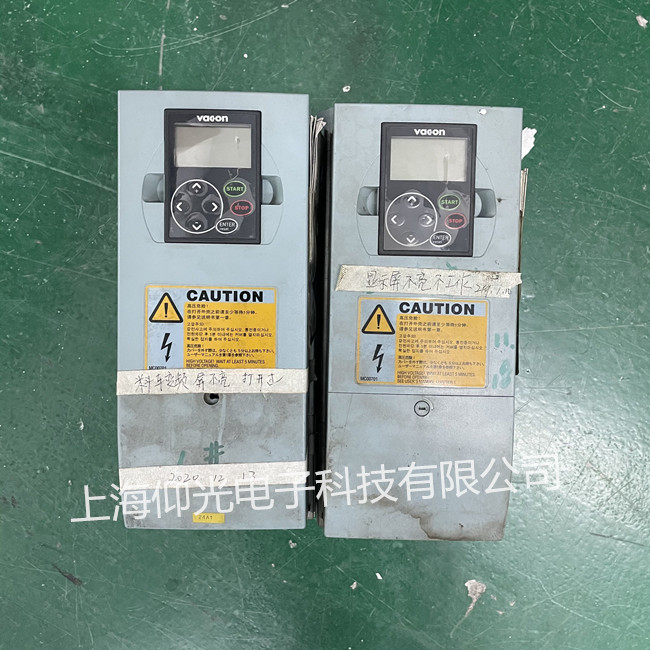

7. VACON NXL變頻器通電無顯示
（1）故障說明。VACON NXL 變頻器屬于緊湊型變頻器，適用于工業領域、商業領域等范圍中，功能十分強大，將 VACON NXL 變頻器運用到機床主軸上，通電之后沒有顯示。為了找出變頻器的故障，我們首先要拆開變頻器，清潔元件并對主板、控制板進行通電，安裝上溫度模塊，連接起來后，變頻器顯示欠壓。
（2）故障解決方案。一般情況下，電壓在320V到460V之間，如果發生輸入電源過低、內部電壓檢測電路出現異常、主電路出現異常、變頻器受到干擾等問題，容易導致變頻器欠壓故障。為了解決欠壓故障，我們首先要檢測電路是否異常，經過對變頻器的一番檢查，我們發現變頻器按照歐洲標準進行設計的，沒有電路異常問題。在排除電路情況外，我們對存儲器進行檢查，發現存儲器供電正常，無異常。至此，我們重新檢測溫度模塊，變頻器仍然顯示欠壓，我們可以確定程序問題。在發現程序問題后，我們首先拆下芯片，重新安裝程序，然后進行通電，此時顯示外部故障。需要我們采用短接端子的方法進行維修，之后，變頻器可正常使用，電壓正常。變頻器正常運行后，可以運用到機床主軸上。但是，為了確保機場設備的安全性，我們要做好漏電保護，對變頻器進行耐壓測試，將耐壓低的元件換掉，還要做好剎車回路的測試，進而裝機試機，變頻器運行正常。

8. 偉肯變頻器飽和跳閘
（1）故障說明。在偉肯變頻器正常通電的情況下，運行過程中突然跳閘。變頻器跳閘的原因有很多，為此，在發生飽和跳閘時，工作人員不要從面板復位，更不要再次通電，應通知維修人員及時趕到，進行變頻器的檢測維修。
（2）故障解決方案。在進行變頻器維修時，先通電，利用 NC Drive 調試偉肯變頻器，上載參數并保存，防止維修時參數發生變化。一般情況下，元件失效或者電阻短路等原因容易引發飽和跳閘，為此，我們要拆開變頻器，檢查各項元件是否失效。通過對該變頻器的檢測，發現觸發、耐壓等方面沒有故障，然后對驅動檢測點采取短接方式，一切正常。在電壓正常的情況下，重新?lián)Q掉電解電容，在恢復保護電路之后，裝機運行，仍然存在故障。由此分析，故障應該在驅動保護電路上，仔細檢查保護電路之后，查出電阻變質問題，更換電阻后重新運行，一切正常。
