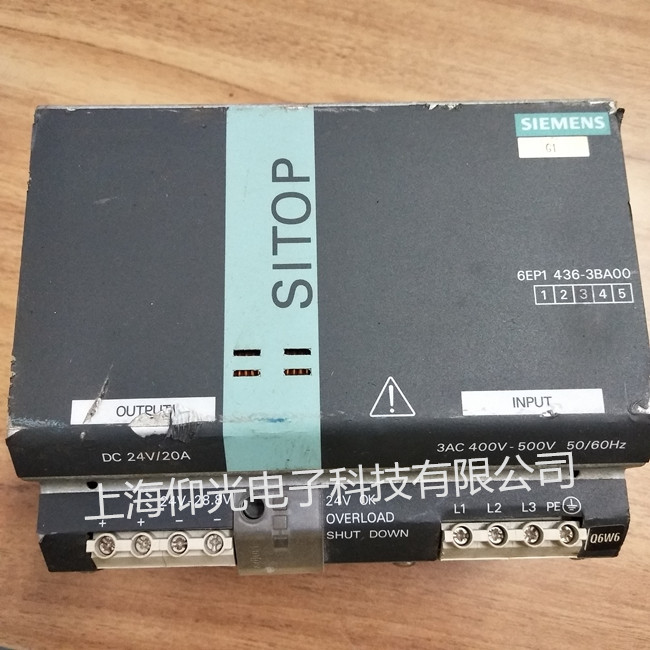

  西門子電源維修/西門子開關電源維修

故障現象

輸出電壓不穩定異常

檢測維修

拆卸清理電源，測量功率易損元器件，進行快速排除危險故障點

測量元器件時發現電位器異常，阻值偏大，大于13KΩ，其余元器件無異常，暫時判定電位器損壞，并給與更換，隨后給電源供電，無輸出電壓，電源不工作。

根據以往經驗，檢測反饋電路部分極有可能存在故障，并檢測，發現一個三極管5CW損壞，并對周圍元器件再次測量無異常后，再次通電加負載測試OK

（備注：排查故障時最好一次性確定損壞元器件，并更換，避免二次故障損壞）

1、西門子電源功能及工作原理
　　伺服電源模塊主要功能是產生直流母線電壓，供給主軸模塊和進給伺服模塊，同時產生供系統和各個模塊內部使用的+24v和+5v電壓。根據直流電壓控制方式，它又分為開環控制的UE模塊和閉環控制的I/R模塊，UE模塊沒有電源的回饋系統，其直流電壓正常時為570V左右，而當制動能量大時，電壓可高達640多伏。I/R模塊的電壓則一直維持在600V左右。
　　當交流380V送入電源模塊后，首先內部邏輯電源電路開始工作，產生+24V和+5V電壓，當內部電源正常后，端子9出現24V電壓。此時模塊內部主接觸器還沒有吸合，通過其常閉輔助觸點，端子111上出現24V電壓，當模塊內部完成預充電過程后，113端上出現24V，通過外電路連接到端子63，允許ER模塊的整流電路工作，產生600V直流電壓。
2、維修案例
　�。�1）一臺進口數控車床（西門子810D系統），開機后屏幕上出現報警“NC、PLC無法連接”，打開電氣柜后發現，電源模塊和NCU模塊上的指示燈和數碼管均沒有顯示，而電源模塊進線端電壓用三用表測量為395V，因此判定該故障是由于進線電壓偏高而導致電源模塊內部電源電路出現問題，打開模塊，檢測內部電源部分，發現一只大功率場效應管燒壞，更換損壞元器件，并調整該廠房電網電壓至380V后重新開機，系統啟動正常。
　　（2）一臺進口數控旋壓機（西門子840D系統），開機后液壓不啟動。通過分析后發現，其液壓啟動回路串聯在電源模塊的113和63端子上，在正常狀態下，開機后113上產生24V電壓，通過液壓回路，脈沖使能端子63上也將出現24V電壓，電源模塊開始正常工作。在故障狀態下，測量電源模塊各個端子，發現9有24V產生而113沒有24V，說明電源模塊內部電源電路沒有故障，問題出在內部主接觸器上，打開電源模塊，檢測主接觸器常閉觸點，發現其接觸電阻將近15k，將該觸點修磨后，再次開機啟動液壓，故障排除。
