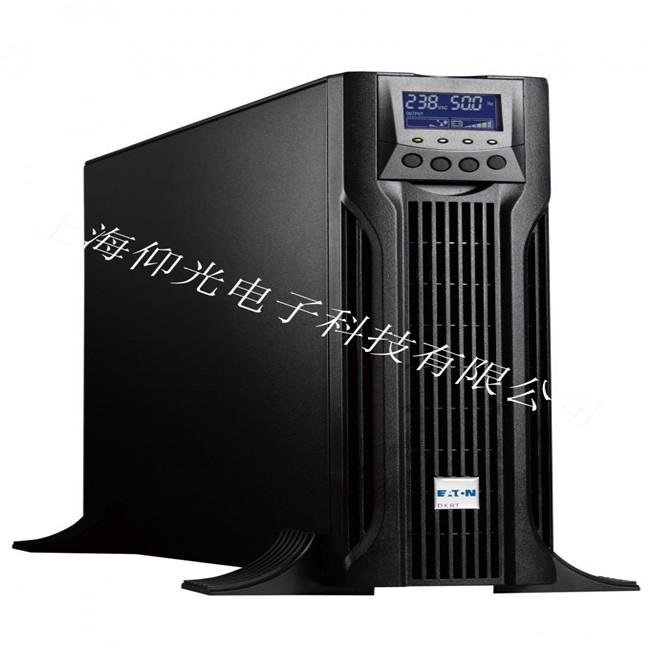

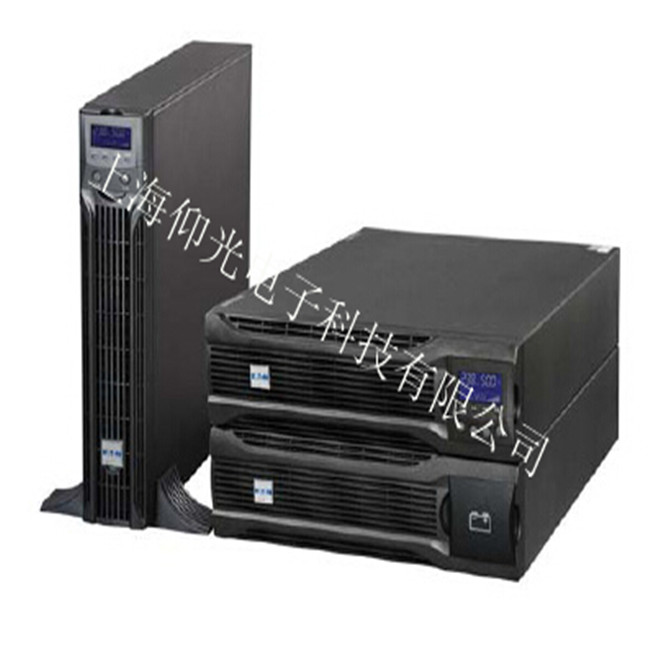

維修美國伊頓UPS電源不間斷電源常見故障分析
UPS電源維修 【常見故障] 無顯示、無輸出、過熱、過載、欠壓、負載、輸出短路、風扇故障、電池異常、超載、模塊損壞等故障
有的維修人員在維修一種伊頓UPS電源時，有幾次輸入保險絲斷了，當場更換后就正常了。而恰恰在一次更換中引起了嚴重的連續故障。實際上導致保險絲熔斷的原因很多，保險絲本身的質量不好會提前損壞，發熱的保險絲在不停地震動中會斷裂，輸入整流器和濾波電容的穿通，逆變器一壁兩個功率管的同時導通與幾串等都會導致輸入保險絲熔斷。
有的人對山特伊頓UPS電源特別熟悉，當改UPS不能啟動時，就用改錐捅了一下直流繼電器即可。而當另以品牌UPS上采用同樣方法時，則燒毀了逆變器。
5、懷疑“故障”
所謂懷疑故障，顧名思義，是指由于值機人員缺乏基本的分析能力和沒有很好地閱讀說明書導致的誤會。有一些10kVA以下小容量的UPS，大都沒有采用液晶顯示，而是用4~5只發光二極管LED豎向排列成“棒”狀指示燈，以形象地表示電池電壓或負載的百分比，這種按百分比表示的方法，在裝機時未經進一步校準一般是不太精確的。而大多數用戶的注意力都集中在指示的精確度上，但也有的出現了大誤會。
一、伊頓蓄電池電壓偏低，但開機充電十多小時，蓄電池電壓仍充不上去
故障分析：從現象判斷為蓄電池或充電電路故障，可按以下步驟檢查：
1、檢查充電電路輸入輸出電壓是否正常；
2、若充電電路輸入正常，輸出不正常，斷開蓄電池再測，若仍不正常則為充電電路故障；
3、若斷開蓄電池后充電電路輸入、輸出均正常，則說明蓄電池已因長期未充電、過放或已到壽命期等原因而損壞。
二、有市電時伊頓UPS輸出正常，而無市電時蜂鳴器長鳴，無輸出
故障分析：從現象判斷為蓄電池和逆變器部分故障，可按以下程序檢查：
1、檢查蓄電池電壓，看蓄電池是否充電不足，若蓄電池充電不足，則要檢查是蓄電池本身的故障還是充電電路故障。
2、若蓄電池工作電壓正常，檢查逆變器驅動電路工作是否正常，若驅動電路輸出正常，說明逆變器損壞。
3、若逆變器驅動電路工作不正常，則檢查波形產生電路有無PWM控制信號輸出，若有控制信號輸出，說明故障在逆變器驅動電路。
4、若波形產生電路無PWM控制信號輸出，則檢查其輸出是否因保護電路工作而封鎖，若有則查明保護原因；
5、若保護電路沒有工作且工作電壓正常，而波形產生電路無PWM波形輸出則說明波形產生電路損壞。
上述排故順序也可倒過來進行，有時能更快發現故障。
三、伊頓逆變器功率級一對功放晶體管損壞，更換同型號晶體管后，運行一段時間又燒壞的原因是電流過大，而引起電流過大的原因有
1、過流保護失效。當逆變器輸出發生過電流時，過流保護電路不起作用；
2、脈寬調制（PWM）組件故障，輸出的兩路互補波形不對稱，一個導通時間長，而另一個導通時間短，使兩臂工作不平衡，甚至兩臂同時導通，造成兩管損壞；
3、功率管參數相差較大，此時即使輸入對稱波形，輸出也會不對稱，該波形經輸出變壓器，造成偏磁，即磁通不平衡，積累下去導致變壓器飽和而電流驟增，燒壞功率管，而一只燒壞，另一只也隨之燒壞。
