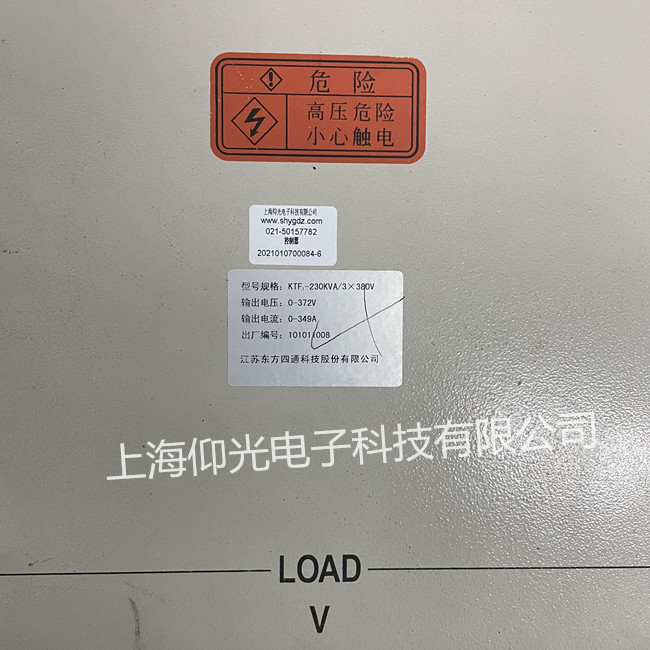

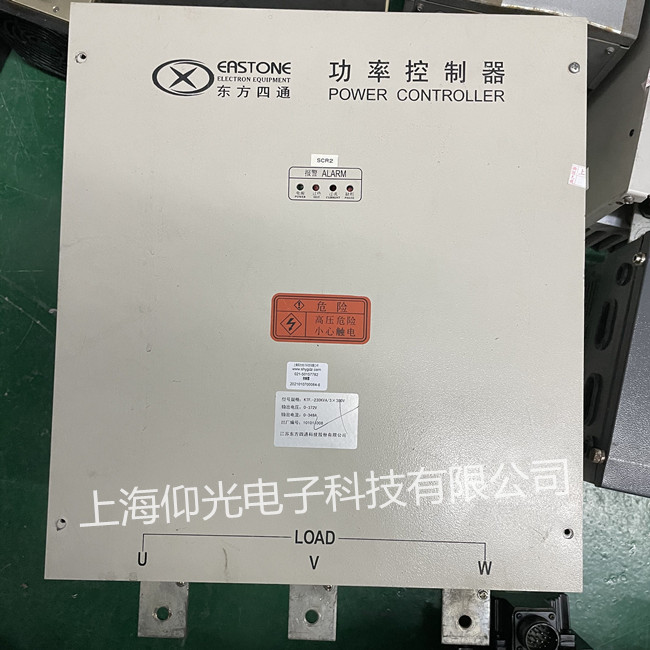

  東方四通功率控制器維修常見故障：

一.工作指示燈不閃爍
工作指示燈不亮（確保電源已正確連接），用萬用表的直流電壓檔測發光二極管的正極電壓和負極電壓：
(1) 如正極電壓為5V，負極電壓處于跳變狀態，則發光二極管虛焊或已損壞。
(2) 如正極電壓為5V，負極電壓也為5V，可判定為主芯片壞。
(3) 如上電燈閃爍一下后不閃，推動電機，電機阻力很大，則為防盜報警信號端口有信號輸入，此時控制器處于防盜工作狀態。

二.工作指示燈閃爍情況判斷問題
當控制板上的單片機能工作時（不加轉把信號燈應閃爍），但控制器不能正常工作，請注意信號閃爍狀態，下面列出常見閃爍狀態及問題處理為法：
1、弱信號控制部份正常工作為1秒/次：
(1) 弱信號控制部份正常工作，但加轉把信號電機不轉：
  1）轉把信號電壓是否加到MCU的第35腳。2）電機三相線是否接插良好。3）外力強行轉動電機，有明顯均勻阻力時則多為三相下橋驅動三極管損壞、電源48V線虛焊或芯片損壞。4）單片機有無虛焊、搭錫、焊歪。 5）MOS管在控制板上阻值是否正常。6）驅動部分貼片三極管是否貼錯或虛焊。

驅動部分：
1> 47UF/50V是否焊反或損壞
2> 控制器電機輸出線和電機三相輸出線是否接錯
3> M7(4007)有無虛焊、漏貼、損壞
4> 二極管4148是否虛焊或損壞
5> 驅動部分貼片三極管（8550、8050、5551）或貼片電阻是否虛焊、擊穿、開路、漏貼等
6> 電機轉動時測量主芯片的第22、23、24、25、26、27腳的電壓，正常應為1.6V—1.8V,如不為這一值的范圍，查看這6個腳是否虛焊，若焊接良好，則芯片壞

三.限流電阻發熱及工作指示燈不閃爍
1、電源正極線與地線是否接反。
2、63V / 1000UF或63V / 470UF；16V / 220UF； 25V / 220UF是否焊反或搭錫。
3、LM317是否損壞、連錫、擊穿、一腳沒有焊接。
4、轉把或霍爾+5V與地插件處不對應。
5、檢測PCB板上+5V和+15V電壓是否正常：
A、+5V偏低請關電源,測+5V與地相對阻值：
(1)處于導通狀態則先查看板上+5V和地是否搭錫，后采用排除法檢查7550、NEC9211這兩個元件中某個元件擊穿短路。
(2) 若阻值偏低而不導通則直接采用排除法檢查7550、NEC9211這兩個元件中由于某個元件軟損傷而發生阻值偏低。
B、若+15V偏低請關電源
(1) 查看317有無虛焊或搭錫。
(2) 測317三腳，兩兩之間的阻值是否變小和其分壓電阻47K或5.6K兩電阻是否虛焊或損壞。
(3) 測三相下橋驅動三極管有無損壞。
(4) +15V對地濾波貼片電容是否軟擊穿短路。
6、+5V對地貼片電容軟擊穿或搭錫短路。
7、電流異常，但控制器可以正常工作且可以加負載，一般是下橋驅動電路中（三相驅動）貼片三極管軟損傷。

四.各種驅動控制器

驅動的種類很多，其中變頻器最具代表性的。乍一看，交流控制產品已經成為市場主流。但直流控制產品，事實上也并沒有退出歷史舞臺，以abb公司的dcs直流調速器系列，西門子的6ra直流調速器系列為例，直流調速器的更新?lián)Q代，幾乎和變頻器是同步的。直流調速適用于大功率，低速高扭的應用場合，雖然馬達昂貴，維護也麻煩些，但其功率可觀��！輕而易舉就可以做到兆瓦級別，而且控制精確度依然非常的理想。高端直流調速器技術，歐美最具代表性，這點連日本都不行。國內有生產，不是仿制品就是山寨貨，沒有叫得響的獨立品牌，最具代表的如etd（易泰帝），其實血統還是泊來的，但已經好歹將復雜的操控界面中文化了，這點還是要點贊的。
