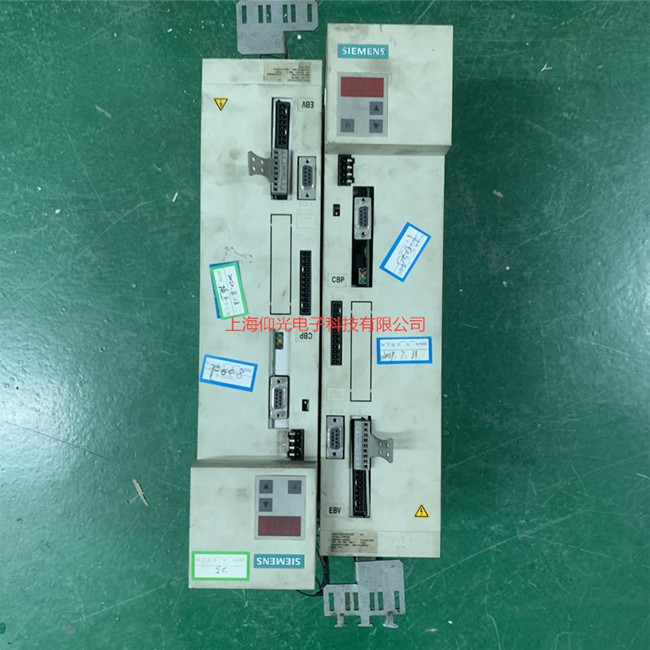

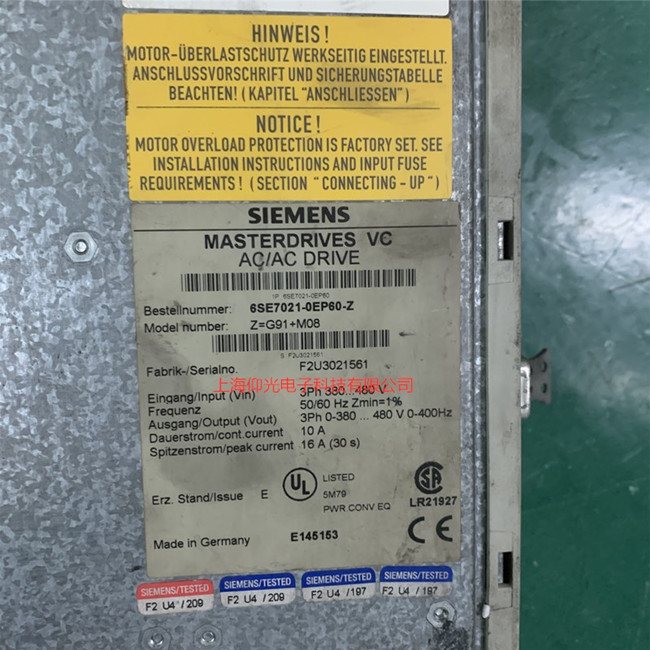

  西門子6SE70系列變頻器維修常見故障如下：

變頻器故障實例的處理
變頻器操作手冊上的故障對策表中介紹的皆為較常見的故障，在出現未涉及的一些代碼時應對變頻器作全面檢查。變頻器的維修方式采用在線電壓檢測及直流電阻測量兩種方法，測量各關鍵點電壓并與正常值進行比較，將故障范圍縮小，進行分析判斷；測量元器件直流電阻，根據貼片電阻色環進行判斷比較，然后將懷疑元器件拆下，再測量元器件直流電阻，采用比較法來確定元器件的好壞。 2.1 西門子6SE7016-1TA61-Z變頻器的操作控制面板PMU液晶顯示屏上顯示字母“E”報警 變頻器液晶顯示屏上出現“E”報警時，變頻器不能工作，按P鍵及重新停、送電均無效，查操作手冊又無相關的介紹，在檢查外接DC24V電源時，發現電壓較低，解決后，變頻器工作正常。但是出現“E”報警一般來講是CUVC板損壞，更換一塊新CUVC板就能正常。“E”報警有以下幾種情況是由底板及CUVC通訊板故障引起的： （1）故障現象：操作控制面板PMU液晶顯示屏顯示“E”報警 檢查處理（參見圖1、圖2）：更換一塊新CUVC板送電開機，液晶顯示屏仍顯示“E”報警，說明故障原因不在CUVC板而在底板。

變頻器液晶顯示屏上出現“E”報警時，變頻器不能工作，按P鍵及重新停、送電均無效，查操作手冊又無相關的介紹，在檢查外接DC24V電源時，發現電壓較低，解決后，變頻器工作正常。但是出現“E”報警一般來講是CUVC板損壞，更換一塊新CUVC板就能正常。“E”報警有以下幾種情況是由底板及CUVC通訊板故障引起的：
（1）故障現象：操作控制面板PMU液晶顯示屏顯示“E”報警

西門子6SE70變頻器的常見維修中，由于其電路板上選用的大都是貼片電阻、電容、貼片二極管、三極管、IC芯

　　片，因受電路板體積所限，所選用元器件體積及功率都很小，因受周圍環境溫度的影響導致電路板散熱不太好，引起的故障所占比例較大。 再加上化纖行業粘膠短纖維生產現場含硫化氫腐蝕性氣體，電氣控制室為了減少腐蝕性氣體的侵入采用封閉式的，因通風效果不好，導致電氣控制室內溫度升高，這也是6SE70變頻器電路板小功率器件損壞的一個因素。 為了解決以上問題，我公司專門上了一套空調系統，用正壓新鮮風來改善環境條件。為了減少硫化氫腐蝕性氣體對電路板上元器件的腐蝕，我們還采用電子線路板用噴涂膠，對變頻器電路板表面作防腐涂層處理，有效地降低了變頻器的故障率，提高了使用效率。 在日常維護時，一方面應注意檢查電網電壓，改善變頻器、電機及線路的周邊環境，定期清除變頻器內部灰塵，通過加強設備管理最大限度地降低變頻器的故障率。另一方面應注意在維修過程中盡量減少靜電的危害，較高的靜電電壓可能對電子元件造成損壞，在更換電路板及元器件時，應該佩戴防靜電接地環和防靜電腕帶，沒有條件時可以將防靜電接地線纏繞于腕上。 變頻器的維修工作是一項理論知識、實踐經驗與操作水平的結合，它的技術水平代表著變頻器的維修質量。所以我們要經常閱讀一些有關的書報雜志，不斷了解這些電子元器件所具備的功能和特點，開拓我們的思路，給我們維修工作以啟迪，并將這些學到的知識應用于實際工作中，解決一些維修過程中無法解決的問題，使我們的技術水平不斷提高。

　　西門子6SE70工程型變頻器，出現的比較多的故障有上電顯示“E”的，有上電自檢報F011、F029、還有啟動就報F025的。

　　一般顯示一個E的大部分都是開關電源故障，主要表現為開關電源的15V電源沒有，其中開關電源部分比較容易出問題的幾個點就是MT33167、4974電源腳兩端的小電容，還有4974前端一個編號為Z8的小三極管（這個小三極管我自己碰到過好多回，這個管子一換立馬見效）。也有時顯示一個E,但是開關電源部分沒什么問題（我碰到過一回），怎么檢查都是好的，但是接上CUVC板就不行，我碰到的一回就是在沒有備用的CUVC板的情況下自己檢查，發現CUVC板上所有的5V電源短路了，斷開所有的5V芯片和電容后發先還短路，最后沒辦法的情況下把三相檢測芯片旁邊的單片機吹下來才不得不承認一個事實，單片機短路了。

　　上電自檢時報F011故障主要出在驅動和檢測上面，驅動要是不好，或者不接IGBT那毫無疑問肯定會報警，70機的驅動采用的是陶瓷片封裝的驅動厚膜，問題主要也就是出在上面，這個片子壞了其實也可以修的，只是在焊接時要特別小心，上面的焊盤和容易掉；再就是在厚膜片旁邊有一個塑料封裝的無極電容，當驅動損壞時也很容易擊穿該小電容。
