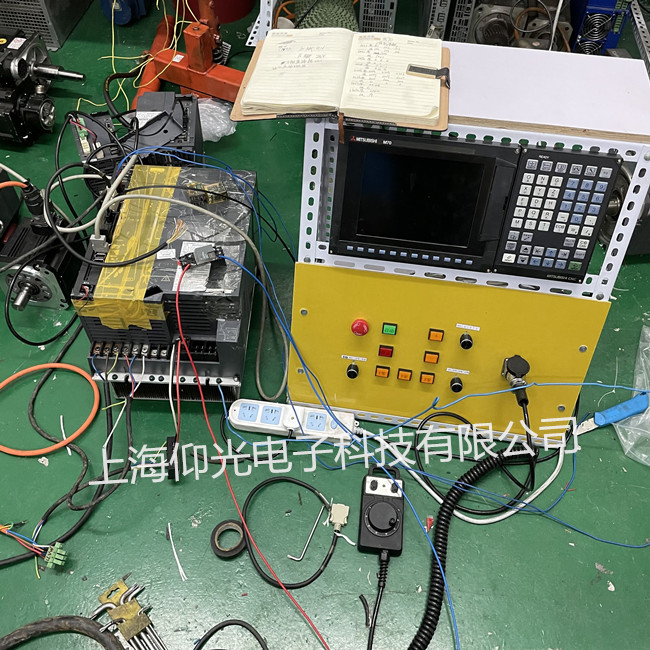

  專業的芯片級三菱伺服器維修、三菱驅動器維修、三菱伺服放大器維修，可修復三菱伺服驅動器器常見故障：無顯示、缺相、過流、過壓、欠壓、過熱、過載、接地、參數錯誤、有顯示無輸出、模塊損壞、報錯等；

  三菱伺服驅動器維修報警故障如下：

1 伺服放大器的常見故障模式及處理措施

1.1 參數設置類故障。伺服放大器的使用過程中，伺服放大器的參數設置非常重要，如參數設置不正確，會導致控制效果不好，甚至伺服系統不能正常運行。一般對于新購設備或者控制環境發生改變的情況下，電機運行出現振動、過壓過流報警等異常情況時，首先需要考慮參數設置不匹配的情況。

所以在遇到伺服放大器報警時，首先需要了解這是否是一個新購設備，然后了解在故障發生前是否存在更換了伺服電機、改變了機械傳動機構或者驅動負載等情況，如果存在這種情況，則會導致伺服放大器驅動功率不同，需要根據實際情況對相應的參數進行重新設置。

1.2 過電壓故障。伺服放大器的過電壓指的是直流母線的電壓過高。正常情況下，伺服放大器的直流電是三相全波整流后的平均值。三菱MR-J2S-200A伺服放大器采用的是220V三相交流電源輸入，則整流后的直流電壓為300V左右，當直流電壓達到400V以上會導致伺服放大器過電壓保護動作而引發報警。一般有兩種情況可以導致此故障：第一是電源輸入電壓過高，第二就是再生制動提高了直流母線電壓。對于第二種情況報警一般發生在停機時，在停機過程中，伺服放大器的輸出頻率根據停機時間等參數設置情況按線性下降。此時伺服電機處于發電狀態，機械能轉化為電能，并被伺服放大器直流側的濾波電容吸收，當這種能量足夠大時，就會產生所謂的“泵升現象”，從而導致直流側的電壓會超過設定的最大電壓值而引發報警。

所以遇到此情況一是要檢查電源輸入電壓是否正常；二是要確認伺服放大器停機時間是否設置過短，可嘗試加長停機時間；三是要檢查再生制動電阻是否阻值過小或者出現故障。

1.3 欠電壓故障。伺服放大器的欠電壓指的是直流母線的電壓過低。此報警多由兩種情況引發，一是三相電源輸入有問題，如電源電壓過低或者三相電源缺相會導致直流電壓過低；二是整流電路故障導致直流電壓過低。

所以遇到此情況一是檢查電源輸入電壓是否正常；二是測量伺服放大器的整流模塊是否存在異常。

1.4 過電流故障。伺服放大器的輸出電流超過了允許電流值就會引發過電流報警。此報警通常由三種情況引起，一是U、V、W三相輸出端接線故障，如三相間存在相間短路或者某相存在對地短路；二是IPM功率模塊故障，如逆變模塊故障或者電流傳感器故障等。

所以遇到此情況首先可將U、V、W三相的外部接線斷開，再接通電源看報警是否繼續存在。如報警消失則說明故障在外部接線部分，可進一步確認是相間短路還是三相對地短路。如報警繼續存在，則可說明可能是IPM功率模塊故障。

1.5 過載故障。過載故障是指工作負荷超過了伺服放大器的最大負載能力或者伺服放大器連續數秒以最大電流輸出，伺服放大器報“過載”或者“過負荷”。過載也是伺服放大器的常見報警之一，但過載報警多數都不是由伺服放大器本身故障引起的。通常引起過載報警的原因有下面幾種情況：

1）機械卡死或者機械摩擦阻力過大；2）驅動負載超出了伺服放大器的允許范圍；3）伺服電機U、V、W接線錯誤；4）伺服放大器加減速時間或者增益調整等參數設置不合理，導致伺服系統運行不穩定，存在振動；5）伺服電機編碼器存在故障。

伺服放大器出現過載類報警時，首先應根據實際情況確定報警原因，再進一步解決問題。

2 兩種常見故障的維修實例

2.1 AL33過電壓報警維修。一臺三菱MR-J2S-200A伺服放大器突然出現“AL33”過電壓報警。通過進一步測試，發現在電機靜止和啟動時并沒有報警發生，只有在電機減速或停止時才出現報警，整個過程中電源電壓一直正常。所以可以基本確定是由于電機減速過程中的再生制動電阻放電回路故障造成了此報警的出現。這臺伺服放大器沒有連接外接制動電阻，而是使用的放大器內置的制動電阻。于是拆開伺服放大器測量?jī)?nèi)置制動電阻，果然內置制動電阻已經損壞。由于當時沒有內置制動電阻更換，所以為伺服放大器增加一個外接制動電阻，試機，設備工作正常。

2.2 AL10直流回路欠電壓報警維修。一臺三菱MR-J2S-200A伺服放大器出現“AL10”直流回路欠電壓報警。此報警只是斷續出現，沒有發現明顯的規律性。對伺服放大器進行初步檢測，整流部分和逆變部分未發現明顯異�，F(xiàn)象，三相電源輸入也沒有存在缺相現象。對設備運行進行進一步的監控發現，在電網用電低峰時也會發生此報警，而且同一臺設備其它兩臺伺服放大器一直運行正常，所以基本可以排除電網電壓波動的因素。根據伺服放大器工作原理分析，可能存在以下原因：1）電容板的整體電容值降低，導致儲能能力下降，于是在電機運行過程中無法平抑逆變模塊對直流回路的電流沖擊，造成直流電壓有較大波動。2）IPM功率模塊損壞，發出錯誤的欠電壓報警信號。3）控制電路板欠電壓處理回路故障，如光電耦合元件擊穿，造成控制系統得到錯誤信號。
