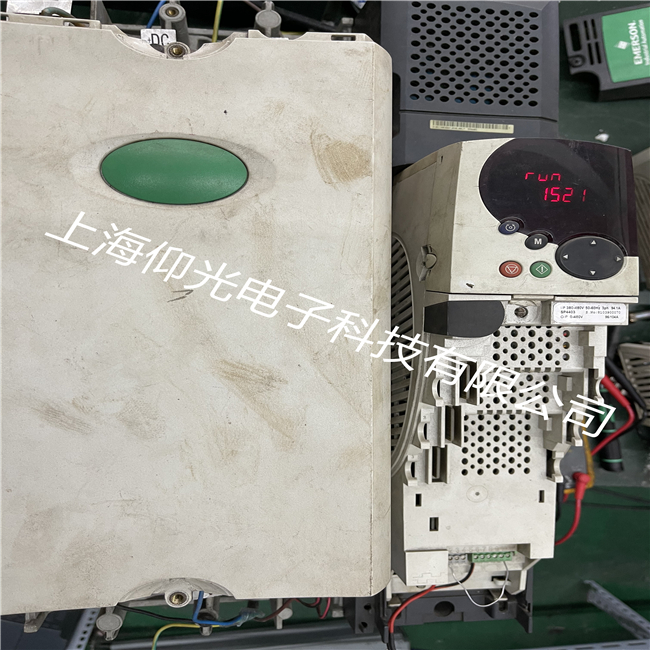

昆山制造商工業艾默生變頻器430故障維修報E019，E001

艾默生變頻器維修常見故障分析與處理辦法。
        1、電流檢測故障 (如報E019，E001)：
　　(1) 控制板Q1(15050026)壞。
　　(2) 7840壞：在變頻器通電時，用直流檔，黑接5腳，紅分別接6，7，8腳，值為2.5，2.5，5為正常，否則7840壞。
　　(3) 小板壞：在變頻器通電時，用直流檔，黑接7840的5腳，紅分別接小板的腳從左到右應為2.5，2.5，2.5，3.4 1.5 ，0，1.6。如值不 對，小板壞：此時可更換小板壞中的三個小IC(39030024 LMV393),如還不好，更換小板。
　　2、顯示POFF：
　　驅動板上電POFF，測CVD電壓正常應為2.6-2.7，如測得1.9，可能R51,R52,C36,C37,排線中的某一個壞，其中的電解電容壞的*多。只在帶電機運行時報POFF,驅動板變壓器也有可能壞。
　　3、緩沖電阻壞：
　 　緩沖電阻和濾波大電容是成對的。如果其一壞，另一個很可能也壞。緩沖電阻壞也有可能是繼電器不吸合(繼電器壞或控制板壞，或與二者相連的電路上元件壞) 引起。單相輸入(220V)的變頻器，特別要注意：如果無顯示或炸機，很可能是用戶接入了三相電(380V)引起的(可察控制板的故障記錄：母線電壓是否 由310變?yōu)榱?40)。此時不斷IPM的整流橋已壞，濾波大電容也壞(或炸裂或頂面凸起變硬)。如果只更換IPM后就上電，會聽到“啪，啪”的響聲(電 容內的聲音)，應立即掉電，否則IPM的整流橋又會壞。發現一個大電容壞，*好都換新的。因電容是易壞易老化的器件。
　　4、顯示不穩：
　　先有顯示，然后沒有，風扇停下，電壓只有12，此種現象一般是U1厚膜壞。 報故障E015:通電指示燈亮，鍵盤不亮，撥了風扇就好--風扇短路
　　5、不制動：
　 　01180099，01180100，01180113，01180114 的制動管不在IPM內部，變頻器炸機和不顯示很可能就是在變頻器停機制動時引起的，所以更換IPM后，一定要檢測制動電路的好壞：制動光耦，制動管 (MOS管不好測，可測其串聯的續流二極管，正常應為0.37左右)，門極電阻(也就是MOS管的門極電阻，正常應為100歐姆)。修好上電 后，TD900 F093改為150，報E007,紅接P(+),黑接PB,如電壓在17-30跳動，制動正常。TD3200 F133=150 直流電壓 270-350V 制動起作用。
　　6、炸整流橋：
　　如果測得部分整流橋損 壞，而逆變橋全是好的，就有可能是正負母排之間打火引起。環境潮濕是主因，一般是有水滴在正負接線端子之間，或者是有水滴在正接線端子和散熱器之間引起炸 機的。此種壞機的接線端子絕緣性已變差，一定要更換，否則一上電又炸了。另一種原因就是濾波大電容短路(或炸裂或頂面凸起變硬)，也要注意更換電容。
　　7、機器打嗝：
　 　即風扇時快時慢，無顯示。一般是控制板短路了，去掉控制板再上電，如還打嗝，有可能就是厚膜周邊的器件壞了，例如TD1000大體積R56電阻27歐的 阻值變大了很多,即打嗝保護電路自身壞了。開關電源不工作，可量其中一個電阻的電壓，如有點電壓且在跳變，說明開關電源已起振，但后面電路短路了(變壓器 腳間連錫，濾波電容碰歪)，打嗝保護電路在起作用。如一點電壓也沒有，說明開關電源沒起振，一般是厚膜壞或2844及附近器件壞。
　　8、風扇無力，轉速慢：
　　EV1000的D6擊穿。上電報8888：FECDF21U1板U8壞，有細小裂縫。EV1000如01180128，帶載停機報8888:變壓器電感量變差或PC9原副邊絕緣不夠。

EV3100系列電梯變頻器:EV3100-4T0300E,EV3100-4T0220E,EV3100-4T0185E

EV3100-4T0150E EV3100-4T0110E EV3100-4T0075E EV3100-4T0055E等

TD1000系列通用變頻器: TD1000-4T0055G,TD1000-4T0037G,TD1000-4T0022G等.

TD2000通用變頻器: TD2000-4T0450G,TD2000-4T0550P,TD2000-4T0370G等.

TD2000-1系列供水變頻器:TD2100-4T0055S,TD2100-4T0075S,TD2100-4T0110S等.

TD3000系列高能矢量變頻器: TD3000-4T0055G,TD3000-4T0075G,TD3000-4T0110G等.

TD3200門機變頻器: TD3200-2S0004D,TD3200-2S0002D等.

EV800系列通用變頻器: EV800-2S0002G,EV800-2S0004G,EV800-2S0005G,EV800-2S0007G等.

TD3400注塑機變頻器: TD3400-4T0075J,TD3400-4T0110J,TD3400-4T0150J等.

EV3500模塊化大功率變頻調速柜:EV3500-4T3150P,EV3500-4T3550P,EV3500-4T4000P等.TD3100 HTD3100廣日電梯變頻器

TD3100-4T0075E 7.5kw  TD3100-4T0110E 11kw  TD3100-4T0150E 15kw

TD3100-4T0185E 18.5kw  TD3100-4T0220E 22kw  TD3100-4T0300E 30kw

HTD31-4T0075E 7.5kw  HTD31-4T0110E 11kw   HTD31-4T0150E 15kw

HTD31-4T0185E 18.5kw   HTD31-4T0220E 22kw  HTD31-4T0300E 30kw
