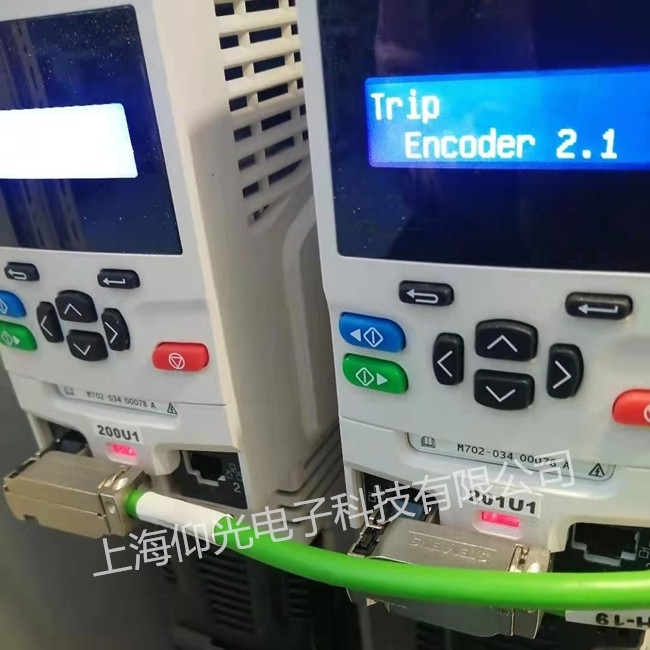

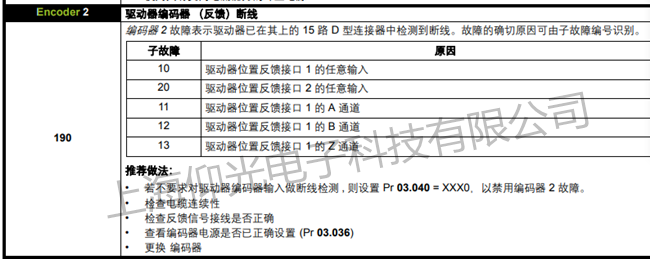

  艾默生變頻器報警顯示Encoder 2是編碼器線問題，決絕方法：排查編碼器線如下圖：

  艾默生變頻器常見故障維修方法：

1、電流檢測故障（如報 E019，E001）：

1 控制板 Q1（15050026）壞。

2.7840 壞：在變頻器通電時，用直流檔，黑接 5 腳，紅分別接 6，7，8

腳，值為 2.5，2.5，5 為正常，否則 7840 壞。

3.小板壞：在變頻器通電時，用直流檔，黑接 7840 的 5 腳，紅分別接小 板的腳從左到右應為 2.5，2.5，2.5，3.41.5，0，1.6。

如值不對，小板壞：此時可更換小板壞中的三個小 IC（39030024LMV39 3），如還不好，更換小板。

2、顯示 POFF：

驅動板上電 POFF，測 CVD 電壓正常應為 2.6－2.7，如測得 1.9，可能 R51， R52，C36，C37，排線中的某一個壞，其中的電解電容壞的最多。只在帶電機 運行時報 POFF，驅動板變壓器也有可能壞。

3、緩沖電阻壞：

緩沖電阻和濾波大電容是成對的。如果其一壞，另一個很可能也壞。緩沖電阻壞 也有可能是繼電器不吸合（繼電器壞或控制板壞，或與二者相連的電路上元件壞） 引起。單相輸入（220V）的變頻器，特別要注意：如果無顯示或炸機，很可能 是用戶接入了三相電（380V）引起的（可察控制板的故障記錄：母線電壓是否 由 310 變?yōu)榱?540）。此時不斷 IPM 的整流橋已壞，濾波大電容也壞（或炸裂 或頂面凸起變硬）。如果只更換 IPM 后就上電，會聽到“啪，啪”的響聲（電容 內的聲音），應立即掉電，否則 IPM 的整流橋又會壞。發現一個大電容壞，最 好都換新的。因電容是易壞易老化的器件。

4、顯示不穩：

先有顯示，然后沒有，風扇停下，電壓只有 12，此種現象一般是 U1 厚膜壞。 報故障 E015：通電指示燈亮，鍵盤不亮，撥了風扇就好--風扇短路。

輸出不平衡：

如測IPM和光耦，電阻都是好的，一般是光耦的性能變差了，對應更換即好。當然，控制板，IPM也有壞的。判斷IPM是上橋壞還是下橋壞，可用如下方法判斷：上電并按運行，直流檔紅接“十”，黑分別接U V W，正常都應為210V，如其中一相為0，下橋壞。直流檔黑接“－”，紅分別接U V W，正常都應210V,如其中一相為0，上橋壞。

風扇無力，轉速慢：

EV1000的D6擊穿。上電報8888：FECDF21U1板U8壞，有細小裂縫。EV1000如01180128，帶載停機報8888:變壓器電感量變差或PC9原副邊絕緣不夠。

9、按運行報8888：驅動光耦短路。

10、 EV1000大體積：原故障是炸機，修好后運行無輸出或E019,常壞的是U9。無輸出有時Q2也壞。

11、EV1000小體積：原故障是炸機，修好后運行無輸出，常是R13壞。故修炸機時，要養成習貫量一下R13是不是10歐。

12、TD3000上電顯示POFF:

1、驅動板CVD電壓在2.5V~2.8V是否正常？

2、驅動板IU、IV、IW電壓是否正常？（電流檢測電路）

3、控制板VREF基準電壓是否正常？檢查T1和2.5V的穩壓管U24。

以上都正常的話，請重新燒寫兩個DSP程序。請注意擦除后要下電幾秒再上電寫入程序。否則，DSP壞。

整機修好上電顯示正常后，要經過以下步驟才按運行，可減少炸機的可能性。

直流檔紅接“十”，黑分別接U V W： TD900,TD3200單相的都應為310v,TD900三相的都應為540v。 TD1000,TD3000,EV1000,EV2000都應為5-10V.

如不對，不能按運行，否則十有八九會炸機。此時應停機更換對應的光耦和二極管，再重復以上過程，直至電壓對了才按運行。
