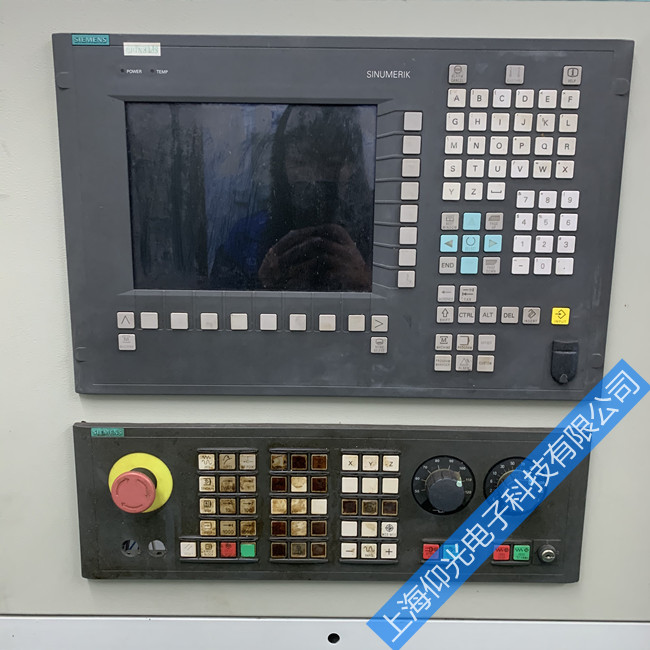

西門子數控系統802S系統維修，維修西門子數控系統。維修系統包括802S數控系統、802C數控系統、802D數控系統、810T數控系統、810M數控系統、810D數控系統、西門子840D 數控系統維修，SINUMERIK 801,SINUMERIK 802S base line，SINUMERIK 802C base line維修西門子PCU20、PCU50、PCU70、NCU.、6SN1118、6SN1112、6SN1123、6SN1145、6SN1146、觸摸屏、顯示器、MCP操作面板、手輪、伺服控制器、PLC維修
工控機維修故障包括：維修故障包括：按鍵損壞，電源板故障、高壓板故障，液晶故障、主板壞、上電黑屏、 花屏、暗屏、觸摸失靈，不能正常開機、觸摸問題、按鍵問題、屏幕顯示問題（屏碎、花屏、白屏、黑屏等）、通訊問題（觸摸無反應、觸摸反應慢等）、電源故障、主板問題、系統問題等 工控機無法安裝操作系統；工控機按下開關，可以看到指示燈亮，但屏幕無顯示；工控機開機屏幕出現英文或數字報錯，無法進入系統；工控機不識別光驅、硬盤、軟驅、串口、并口、網卡口等；工控機按下開關，沒有任何反應（無法開機）；工控機經常死機、掉電或自動重啟；工控機密碼遺忘，無法進入系統；工控機電池?zé)o法充電；
西門子數控系統的維修方法：
1）電源接通后無基本畫面顯示
（a）電路板03840號板上無監控?zé)麸@示
（b）03840號電路板上監控?zé)袅?/span>
①監控?zé)糸W爍。如果監控?zé)糸W爍頻率為1Hz，則EPROM有故障；如果閃爍頻率為2Hz，則PLC有故障；如以4Hz頻率閃爍，則保持電池報警，表示電壓已不足。
②監控?zé)糇鬁缬伊�。表示操作面板的接口�?3731板有故障或CRT有故障。
③監控?zé)舫Ａ痢＿@種故障，通常的原因有：CPU有故障；EPROM有故障；系統總線（即背板）有故障、電路板上設定有誤、機床數據錯誤、以及電路板（如存儲器板、耦合板、測量板）的硬件有故障。
2）CRT上顯示混亂
（a）保持電池（鋰電池）電壓太低，這時一般能顯示出711號報警。
（b）由于電源板或存儲曾被拔出，從而造成存儲區混亂。這是一種軟故障，只要將CNC內部程序清除并重新輸入即可排除故障。
（c）電源板或存儲器板上的硬件故障造成程序顯示混亂。
（d）如CRT上顯示513號報警，表示存儲器的容量不夠。
3）在自動方式下程序不能啟動
（a）如此時產生351號報警，表示CNC系統啟動之后，未進行機床回基準點的操作。
（b）系統處于自動保持狀態。
（c）禁止循環啟動。檢查PLC與NC間的接口信號Q64.3。
4）進給軸運動故障
（a）進給軸不能運動。造成此故障的原因有：
①操作方式不對；
②從PLC傳至NC的信號不正常；
③位控板有故障（如03350，03325，03315板有故障）。
④發生22號報警，它表示位置環未準備好。
⑤測量系統有故障。如產生108，118，128，138號報警，這是測量傳感器太臟引起的。如產生104，114，124，134報警，則位置環有硬件故障。
⑥運動軸處于軟件限位狀態。只要將機床軸往相反方向運動即可解除。
⑦當發生101，111，121，131號報警時，表示機床處于機械夾緊狀態。
（b）進給軸運動不連續。
（c）進給軸顫動。
①進給驅動單元的速度環和電流環參數沒有進行交流電機缺相或測速元件損壞，均可引起進給軸顫動。
②CNC系統的位控板有故障。
③機構磨擦力太大。
④數控機床數據有誤，有關機床數據的正確設定如下。
（d）進給軸失控。
①如有101，111，121，131號報警請對夾緊進行檢查。
②如有102，112，122，132號報警，則說明指令值太高。
③進給驅動單元有故障。
④數控機床數據設定錯誤，造成位置控制環路為正反饋。
⑤CNC裝置輸至驅動單元的指令線極性錯誤。
（e）103～133號報警。這是輪廓監控報警。速度環參數沒有佳化或者KV系數太大。
（f）105～135號報警。位置漂移太大引起的。移量超過500mv，檢查漂移補償參數N230～N233。
5）主軸故障
如果實際主軸轉速超過所選齒輪的高轉速，則產生225號報警；如主軸位置環監控發生故障，則發生224號報警。
6）V·24串行接口報警
（a）20秒內仍未發送或接收到數據時：
①外部設備故障；
②電纜有誤；
③03840板有故障。
（b）穿孔紙帶信息不能輸入，其原因有：
①操作面板上鑰匙開關在關的位置，從而造成紙帶程序不能輸入；
②如果0384號板上的數據保護開關不在釋放位置時，不能輸入數據紙帶；
③如果不能輸入L80～L99和L900～L999號子程序，則多是由于PLC與NC接口信號Q64·3為“1”（循環禁止）引起的。進口泵閥門
（c）停止位錯誤。
①波特率設定錯誤；
②閱讀機有故障；
③機床數據錯誤。
綜上所述，充分掌握信息、仔細分析對機床調試維修非常重要。系統自診斷功能越強大，給調試維修提供的幫助和參考也越大，但不能完全受其束縛，有很多的故障和報警信息并沒有直接的關聯，應根據現場情況仔細觀察，開闊思路，冷靜思考，提高調試維修效率。西門子數控系統802S系統維修，西門子802S數控系統維修,西門子802S數控機床維修
