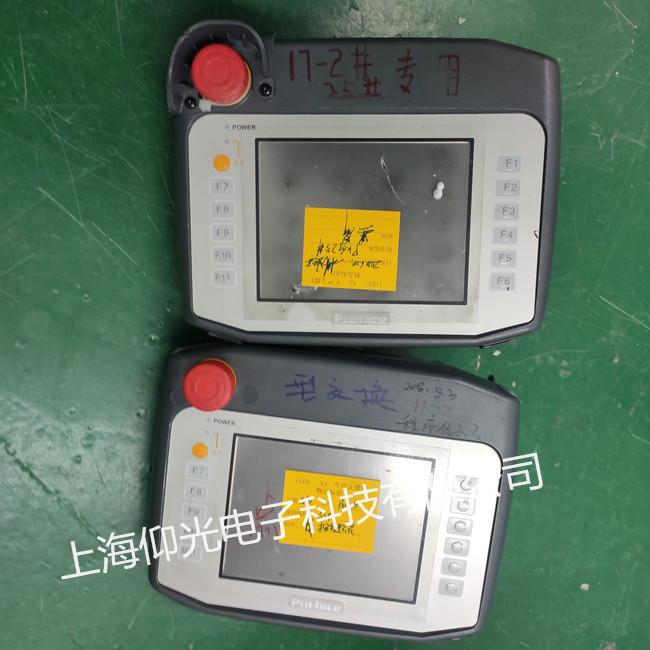

  普洛菲斯觸摸屏維修黑屏方法：
觸摸屏黑屏維修一例
機器故障：因上電黑屏來修
該機器也是直流24V供電的，首先用萬用表測了24V電源輸入端與地之間阻值，2兆多歐姆，不短路，

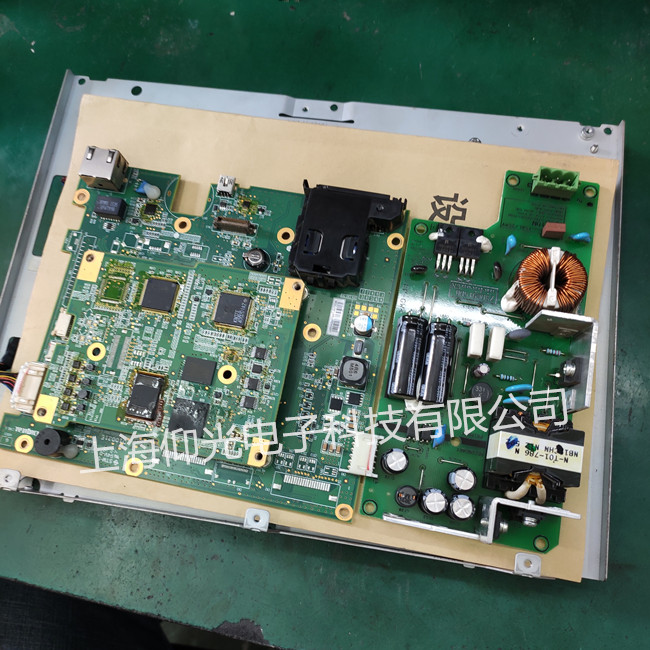

然后打開機器后殼，測電源保 險絲，完好。
于是給機器上24V直流電，電源指示燈亮，初步判定電源電路正常。
用手電簡照屏，能看到屏上的畫面內容，說明了信號驅動板已經工作并且正常輸出了信號。屏顯芯片也初步判定正常。
到此，這種情況就看是燈管還是高壓的問題了。（高壓板壞掉就是一整塊黑板，不會有任何變化。大多高壓板損壞，是會出現一亮就滅的故障的“如：12V供電處的主電容鼓包等。）

高壓包輸出外接燈管。亮的話就是屏的燈管問題，不亮就是高壓包的問題。
而我手頭上有燈管測試儀，故直接使用燈管測試儀，斷開顯示器的電源，測試儀通電，把燈管于高壓板的連接線斷開后，連接到測試儀上，測試儀上電燈管不亮。說明燈管已壞。
為了準確和穩妥，又取好的燈管來連接到機器的高壓輸出端，上電燈管正常點亮，由些確定確實是屏里面的燈管壞了，該機器上所用的屏燈管是L型的，由于手頭有現成的屏，故直接給客戶更換了一個新屏。
給整機上電測試，故障消失，屏顯畫面正
常了，機器修復。
后對壞屏的燈管進行更換后，壞屏也修復好了。

  普洛菲斯觸摸屏常見故障如下：

1. 上電無反應　　主板逆變器部分損壞

2. 上電燒保險　　逆變器燒壞　　三極管D667擊穿

3. 上電藍屏，通電十分鐘后屏幕變?yōu)樗{(lán)屏　　主板CPU壞　　

4.主板LCD負壓太低，LCD負壓為0，主板故障

5. 屏幕偏黑　　對比度問題

6. 通訊時有時無　　通訊電纜接觸不良造成通訊不良

7. 觸摸失靈，有時白屏　　觸摸面板故障

8. 黑屏，死屏　　逆變器燒壞　　上電即燒保險，主板故障　　液晶故障，主板亦燒損　　主板電源部分損壞　　主板故障，出現大電流燒損　　

9.背光燈不亮主板逆變器故障　　逆變器受保護引起上電黑屏　　液晶故障，觸摸面板損壞

10. 觸控正常，主板程序無反應　　主板故障，更換主板

11.觸摸不良，觸摸失靈；操作靈敏度不夠　　觸摸電阻異�！　°y漿線電阻無窮大　　客戶程序問題

12. 電源燒損　　電源三極管被大電流擊穿　　更換主板

13. 主板液晶元件均被嚴重腐蝕，上電無任何顯示　　客戶環境惡劣造成文本元件損壞

14. PWR燈不亮，其他一切正常　　重新接好PWR燈信號線OK

15. 雙串口無法通訊　　錯用軟件所致

16. 主板松動　　觸摸面板固定支腳斷裂　　用強力膠粘合

17. 485串口通訊不良　　更換IC后仍無法通訊，主板故障

18. 觸摸屏上電無反應　　主板逆變器部分燒毀

19. TP1、TP2對地短路，CPU燒損

20.通訊不良　　串口針腳歪斜，接觸不良導致無法通訊　　調整針腳位置　　誤用軟件所致

22. 畫面不能切換　　面板表面有裂痕導致觸摸不良

23. 觸摸死機，客戶誤用軟件
