  泰克示波器的常見故障類型以及檢修方法
①合上電源開關指示燈不亮。

方法:檢查供電電源、保險絲、電源線、電源變壓器。

②合上電源開關指示燈亮，但無掃描光跡。

方法:將垂直水平位移居中，Y方式置“Y1”,t/cm置“1ms”，掃描方式置“自動”，X方式置“A”，增加輝度若仍無光跡出現，進入下一步;

第二步;先后拔掉機板上的Y輸出插座和內部觸發信號輸出，并將其短接，若此時出現光跡說明Z軸放大器正常，檢查Y輸出放大器或X輸出放大器，反之，檢查Z軸放大器;

第三步，檢查X輸出放大器和產生鋸齒波的掃描發生器。

③Y位移不正常。方法:短路延遲線，看光跡線或光點能否回到屏中心?若能回到屏中心則檢查Y前置放大器和延遲線電路，若不能回到屏中心則檢查Z輸出放大器。

④水平位移不正常，檢查X輸出放大器。

⑤所測試波形不同步，將Y方式和內觸發置“Y”，觸發耦合置“AC”，觸發源置“內”，調節電平，若還不穩定顯示則檢查觸發發生器和觸發信號放大器。

⑥Y位移正常，但Y方式置“交替”或“繼續”異常，檢查垂直位移開關電路。

⑦聚焦不良或亮度太暗，檢查示波管控制電路。此外，與X輸出放大器有關的故障現象還有信號周期測試誤差大，與Y輸出放大器有關的故障現象有信號幅度測試誤差大，還有一些使用不當而造成的假故障，如:觸發選擇按鈕沒選擇“自動”或“觸發”時無掃描基線，示波器的探頭接觸不良時無測試信號或測試信號不良，同步觸發選擇錯誤造成的不能同步等。

  泰克示波器維修部分型號

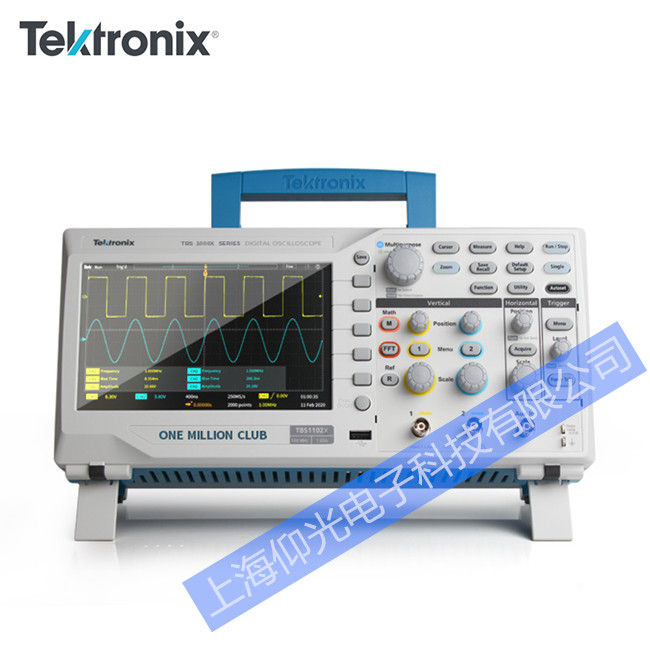

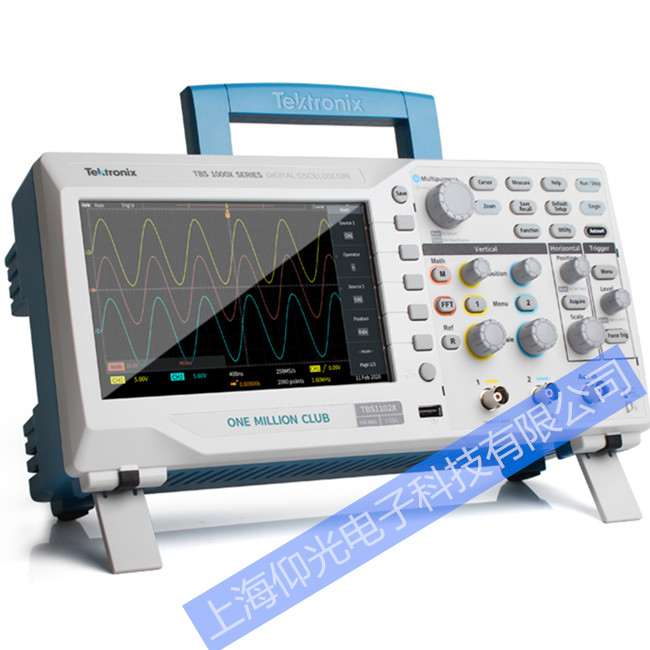

TBS1000系列示波器維修：

TBS1302B TBS1302B-EDU TBS1052B TBS1052B-EDU TBS1072B-EDU TBS1072B TBS1064 TBS1064 TBS1102B-EDU TBS1120B TBS1152B TBS1104 TBS1202B-EDU TBS1202B TBS1202B TBS1202 TBS1154；

TBS2000系列示波器維修：

TBS2072 TBS2102 TBS2074 TBS2104；

TDS2000系列示波器維修：

TDS2001C TDS2002C TDS2012C TDS2004C TDS2022C TDS2014C TDS2024C；

TPS2000系列示波器維修：

TPS2012B TPS2014B TPS2024B；

THS3000系列示波器維修：

THS3014 THS3014-TK THS3024 THS3024-TK；

TDS3000系列示波器維修：

TDS3012/B/C TDS3014/B/C TDS3032/B/C TDS3034/B/C TDS3052/B/C TDS3054/B/C；

MDO3000系列示波器維修：
MDO3012 MDO3014 MDO3022 MDO3024 MDO3034 MDO3012 MDO3014 MDO3022 MDO3024 MDO3034 MDO3052 MDO3102 MDO3054 MDO3104；

MDO4000系列示波器維修：
MDO4054-3 MDO4104-3 MDO4054-6 MDO4104-6 MDO4014B-3 MDO4034B-3 MDO4054B-3 MDO4054B-6 MDO4104B-3 MDO4104B-6 MDO4024C MDO4034C MDO4054C MDO4104C

DPO2000系列示波器維修：
DPO2002/B/C DPO2012/B/C DPO2004/B/C DPO2022/B/C DPO2014/B/C DPO2024/B/C ；

DPO3000系列示波器維修：
DPO3054 DPO3052 DPO3034 DPO3032 DPO3014 DPO3012

DPO4000系列示波器維修：

DPO4032/B/C DPO4034/B/C DPO4052/B/C DPO4054B/B/C DPO4102B/B/C DPO4104/B/C ；

DPO5000系列示波器維修：

DPO5054 DPO5034 DPO5104 DPO5204 DPO5034B DPO5054B DPO5104B DPO5204B；

DPO7000系列示波器維修：
DPO7054 DPO7104 DPO7254 DPO7054C DPO7104C DPO7254C DPO7354C

DPO70000系列示波器維修：
DPO70404 DPO70604 DPO70804 DPO70404B DPO70604B DPO70804B DPO71254B DPO71604B DPO72004B DPO70404C DPO70604C DPO70804C DPO71254C DPO71604C DPO72004C DPO72304DX DPO72504DX DPO73304DX

DPO70000SX系列示波器維修：
DPO71304SX DPO71604SX DPO72304SX DPO73304SX DPO75002SX DPO77002SX DPS73308SX DPS75004SX DPS77004SX

MSO2000B系列示波器維修：
MSO2002B MSO2012B MSO2004B MSO2022B MSO2014B MSO2024B；

MSO3000系列示波器維修：
MSO3012 MSO3014 MSO3032 MSO3034 MSO3054
