上海仰光電子科技有限公司---山特ups電源常見故障維修，山特ups電源維修檢修規程
可修復山特UPS電源以下故障：無輸出維修，燒保險維修，開不了機維修，面板無顯示維修，啟動無輸出維修，輸出電壓不正常維修，帶不了負載維修，模塊壞維修，控制板維修等；

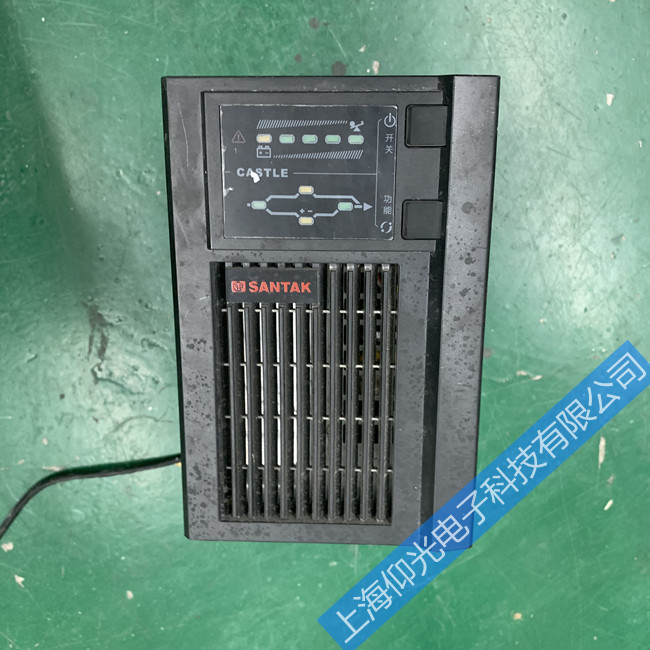

山特C3kVA UPS常見故障檢修：
一、 控制部分維修參數
① 軟啟動
當系統重新開機或系統重置(復位)時(包括過載恢復、自動復位)，系統有軟啟動功能。
軟啟動維修參數：每32ms逆變器輸出電壓上升約3Vac,至約220Vac時停止。
② 電壓跟隨
當軟啟動完成后，尚未切入逆變器前，逆變器會跟隨輸入電壓，再切到逆變器繼電器。
電壓跟隨維修參數：輸入交流電壓在160V～276V之間時，才執行電壓跟隨功能。當電壓高于276V時，只跟隨到276V；若電壓低于160V時，只跟隨至160V。執行時每隔128ms依輸入電壓高低加減3V。
③ 逆變器STS切換
當逆變器繼電器在接通瞬間，逆變器STS同時接通，延遲32ms后，逆變器STS斷開。
④ 鎖相
監測市電頻率作為逆變器鎖相依據，以過零監測信號做相位調整，若市電頻率穩定且同步時，相位差小于3度，頻率誤差小于0.01Hz。
鎖相維修參數：市電頻率變化率小于1Hz/s，為2Hz/s。當市電頻率超出±3Hz時，不進行鎖相而是以系統頻率運行，并轉至蓄電池供電的逆變模式。當市電頻率恢復到±2.5Hz內時，再進行鎖相，恢復到市電供電的逆變模式。
⑤ 市電電壓監測
當交流市電電壓低于160V或高于276V時，系統進入蓄電池供電的逆變模式；當市電恢復到170V～266V時，系統返回到市電供電的逆變模式。
市電電壓監測維修參數：每隔16ms監測市電電壓一次。當市電電壓連續5次低于160V或高于276V時，系統進入蓄電池供電的逆變模式；
當市電電壓恢復后，連續5次測量值在170V～266V范圍內，且頻率也符合要求時，則系統返回到市電供電的逆變模式。
⑥ 輸出頻率選擇與設定
當有市電開機時，系統監測輸入電源頻率來設定輸出頻率；若是直流開機，則以上次輸出頻率來設定。
輸出頻率選擇與設定的維修參數：輸入電源頻率為40～55Hz時，輸出設定為50Hz；輸入電源頻率為55～70Hz時，輸出設定為60Hz。
⑦ 三角波維修參數
CPU送出38.4kHz方波，再經4013二分頻得到19.2kHz的方波，再經積分器積分成三角波。
⑧ 輸出電壓維修參數
系統上電時，讀取后蓋板處DIP開關位置來設定輸出電壓，如表2所示。
⑨ 輸出電壓調整
系統每16ms讀取逆變器電壓與設定電壓值做比較，并自動調整輸出。
輸出電壓維修參數：若系統讀取逆變器電壓與設定電壓值相差約10V時，CPU立即改變參考電壓，使輸出電壓加減約3V；若系統讀取逆變器電壓與設定電壓值相差低于10V時，CPU累計差值，若差值超過3V時，CPU改變參考電壓，使輸出電壓加減約1V。
⑩ A/D采樣
每半周采樣一次：電池電壓；正高壓直流電壓；負高壓直流電壓；溫度。
每隔8個基準正弦波點時采樣一次： 市電電壓；輸出電壓；輸出電流。
A/D維修參數：CPU于每周期開始，改變采樣點的初始位置，使每隔8個基準正弦波采樣一次，從而使A/D采樣達到掃描的效果，采樣值存入128個RAM內(128個RAM填滿需8個周期)。
⑾ 電壓、電流、功率計算
⑿ 瞬間斷電檢測
CPU每隔4ms計算***近一周期采樣的市電電壓的A/D值，若小于150V則當做斷電。 二、 保護部分維修參數
（1）電池電壓檢測與過電壓保護
1、電池過電壓保護
當每個電池電壓高于直流15V時，UPS自動轉入蓄電池供電模式，直到每個電池電壓低于約直流13.5V時，UPS再恢復至原先狀態，在此期間UPS長鳴并于面板顯示告警。
2、電池電壓檢測
放電時，UPS每4秒鳴叫一次；當每個電池電壓低于約直流11V時，UPS每秒鳴叫一次；當每個電池電壓低于約直流10V時，若輸入電壓為零，則UPS關閉，并準備自動復位；若輸入電壓超出限額，則視為開機條件錯誤，UPS每0.5秒鳴叫一次并于面板顯示告警。
二、逆變器輸出短路及輸出電壓保護
（1） 輸出短路保護
當逆變器輸出反饋連續64ms無過零點時，視為輸出短路，UPS輸出關斷，UPS長鳴并于面板顯示告警。
（2）輸出電壓保護
當逆變器輸出反饋電壓連續80ms低于140V或高于276V時，視為輸出欠壓或過壓而保護，UPS轉至旁路模式，UPS長鳴并于面板顯示告警。
（3）BUS過電壓保護
當BUS電壓連續64ms超過440V時，則認為BUS過電壓而進行保護，UPS轉至旁路模式，UPS長鳴并于面板顯示告警。
（4）逆變器限流保護
保護線路監測輸出電流值，若超過額定電流3.6倍時，限流保護線路立即關閉PWM，以19.2kHz的周期重置PWM，直到輸出電流值小于額定電流3.6倍時為止。
（5）過溫度保護
當系統溫度過高時，溫度開關跳脫，使UPS轉至旁路模式，UPS長鳴并于面板顯示告警(偵測時間0.5s)。
（6）負載保護
110％～130％
若UPS從旁路跳轉至逆變前，檢測到負載超過110％，則無法進入逆變狀態，此時UPS每0.5s鳴叫一次，并于面板顯示狀態。若開機后，檢測到負載在110％～130％之間，則UPS每0.5s鳴叫一次，并于面板顯示狀態，10s后UPS跳至旁路模式；此后若負載減輕至100％以下，則UPS重新軟開機。若UPS在蓄電池供電模式下檢測到負載在110％～130％之間，則UPS每0.5s鳴叫一次，并于面板顯示狀態；若負載未減輕至100％以下，則10s后UPS轉至旁路模式，此狀態只有按OFF鍵才能解除。
大于130％ 若開機后檢測到負載大于130％，則UPS每0.5s鳴叫一次，并于面板顯示狀態，同時UPS轉至旁路狀態。此后若負載減輕至100％以下，則UPS重新開機。若UPS在蓄電池供電模式下檢測到負載大于130％， 則UPS每0.5s鳴叫一次，并于面板顯示狀態；同時UPS轉至旁路模式；此狀態只有按OFF鍵才能解除。
常見山特UPS電源維修型號：
upsC1K
upsC2K
upsC3K
upsC6K
upsC10K
ups3C15KS
ups3C20KS
3C3EX20KS
3C3EX40KS
3C3EX60KS
C1K/C3K
C6K/3C20KS
