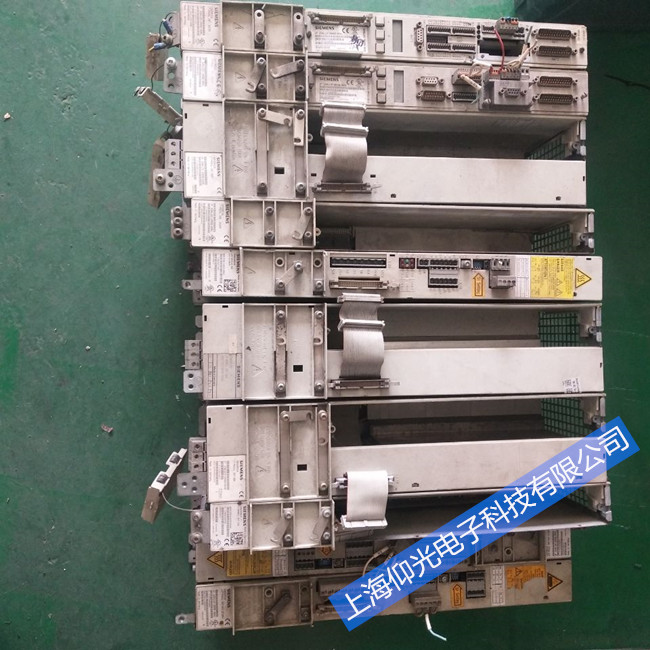

西門子611伺服驅動器/電機軸模塊故障維修報警代碼：
1、過流（常見607、608報警）維修。
2、過載維修，
3、驅動器不能用時，停機一段時間還能用，但用的時間越來越短，就要馬上修，要不驅動器模塊就會燒壞。
4、報警：#605、#606、#607、#608、輪廓報警、#039維修。#300500、300501、300502、300503、300504
西門子611驅動常見的故障現象為
300501：電流量測量回路錯誤
300607：限制電流調節器輸出
300608：限制了轉速調節器輸出端
300500：識別驅動出錯
25201：靜止誤差監控
IGBT模塊擊穿或斷路，驅動板燒焦等故障。
西門子伺服驅動器維修常見問題總結
一、開關電源電壓問題
小功率變頻器采用單端正激式電路，大、中功率變頻器常采用雙端正激式電路。一般變頻器的開關電源，常提供以下幾種電壓輸出：CPU及附屬電路、控制電路、操作顯示面板的+5V供電；電流、電壓、溫度等故障檢測電路、控制電路的±15V供電；控制端子、工作繼電器線圈的24V供電。四路相互隔離的約為22V的驅動電路的供電，該四路供電往往又經穩壓電路處理成+15V、-7.5V的正、負電源供驅西門子伺服驅動器維修動電路，為IGBT逆變輸出電路提供激勵電流。
二、伺服零點開關的問題
找零的方法有很多種，可根據所要求的精度及實際要求來選擇�？梢运欧姍C自身完成（有些品牌伺服電機有完整的回零點功能），也可通過上位機配合伺服完成，但回零點的原理基本上常見的有以下幾種。伺服電機尋找零點時，當碰到零點開關時，馬上減速停止，以此點為零點�；亓泓c時直接尋找編碼器的Z相信號，當有Z相信號時，馬上減速停止。這種回原方法一般只應用在旋轉軸，且回原速度不高，精度也不高。
三、設定位置環調節器的比例增益
設置值越大，增益越高，剛度越大，相同頻率指令脈沖條件下，位置滯后量越小。但數值太大可能會引起振蕩或超調；參數數值由具體的伺服系統型號和負載情況確定。伺服驅動器維修位置前饋增益：設定位置環的前饋增益；設定值越大時，表示在任何頻率的指令脈沖下，位置滯后量越��；位置環的前饋增益大，控制系統的高速響應特性提高，但會使系統的位置不穩定，容易產生振蕩；不需要很高的響應特性時，本參數通常設為0表示范圍：0~100。
四、大功率晶體管的診斷
伺服驅動器伺服驅動器參數P70可用于輔助診斷晶體管故障。當未使用晶體管故障診斷功能時，P70顯示0000H以外的參數值，表明驅動器有故障，可能的原因如下：1）功率模塊A1不好。2）電源模塊G01/G02不好。3）I/O模塊U1不好。
五、勵磁控制中反饋控制方法
一是電壓反饋控制；二是電流反饋控制。電壓反饋是測量勵磁端電壓作為控制勵磁端電壓反饋量，它能恒壓勵磁端電壓，但不能恒電流，不能恒定勵磁磁場，對電機控制很理想。590中勵磁控制方式選擇了“電壓控制”，勵磁弱磁啟動會被系統自動鎖定，不會啟動。電流反饋是測量勵磁電流作為控制勵磁電流反饋量，它能恒流勵磁電流，此方式可以很好恒定勵磁磁場。590中勵磁控制方式選擇了“電流控制”，勵磁弱磁啟動選擇“啟動，電機就可以運轉弱磁街段。
